Anschluss der
Mediumleitungen
■ Der bauseitige Anschluss der
Leitungen erfolgt auf der Vor-
derseite der Geräte.
■ Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
■ Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
■ Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
■ Der Anschluss der Leitungen
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen.
Ggf. Leitung kühlen bzw.
mit einem zweiten Werkzeug
gegenhalten.
■ Wird das Gerät erst nur mit
einem Teil der Gesamtanlage
betrieben, ist der Medium-
volumenstrom der fehlenden
Anlagenteile durch Strangregu-
lierventile zu simulieren.
■ Die Rohrdimensionierung
ist so auszulegen, dass der
vorgeschriebene Mindest-
volumenstrom nicht unter-
schritten wird.
Zur Realisierung des Mindest-
volumenstromes muss ein dau-
erhafter großer Volumenstrom
sichergestellt werden.
ACHTUNG
Erforderliche Anlagenkomponenten

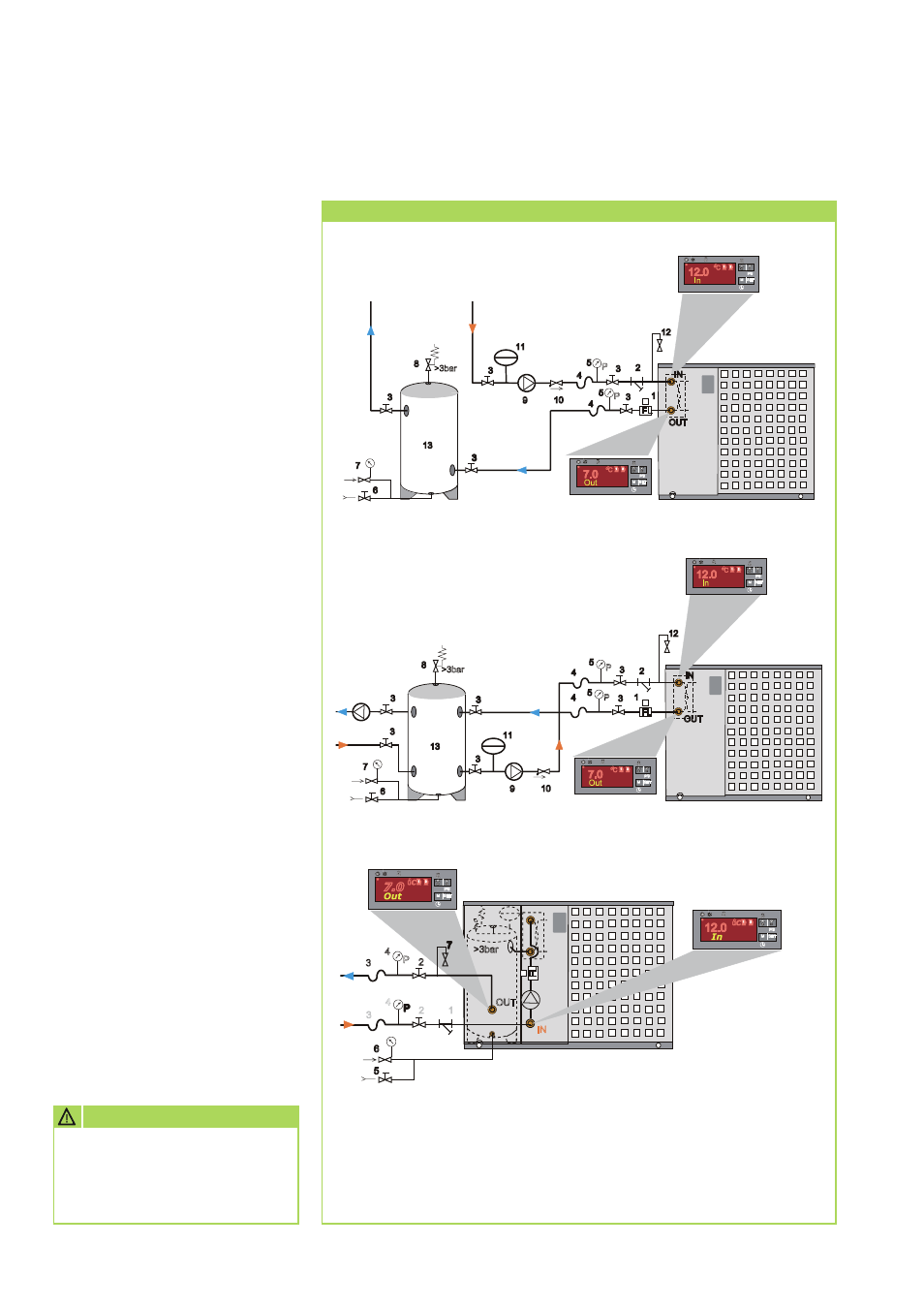

Schema der Anlagekomponenten
KWL 440 - 780 mit externem
Mediumspeicher (Hydr. Weiche)
KWL 440 - 780 mit externem
Vorlauf-Mediumspeicher
KWL 440 SP - 780 SP mit eingebautem Speicher
Legende:
1 Differenzdruckwächter
2 Schmutzfänger
3 Absperrventil
4 Kompensator
5 Druckanzeige
6 Entleerung
7 manueller Entlüfter
8 Sicherheitsventil
9 Umwälzpumpe
10 Strangregulierventil
11 Membranausdehnungsgefäß
12 Entlüfter
13 Mediumspeicher (Zubehör)
