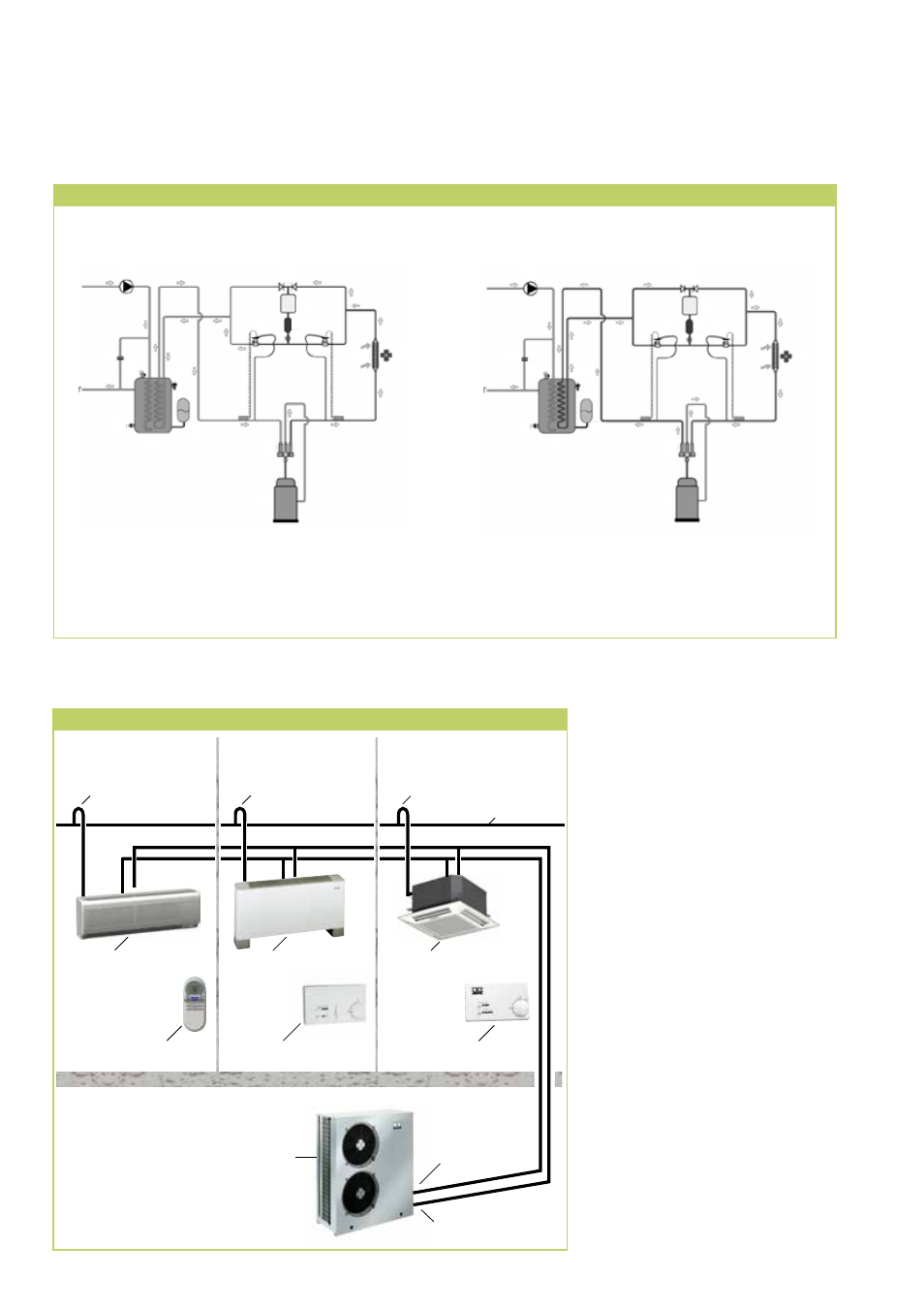

Geräteaufbau
RVS 600 H bis 1600 H INOX
Kühlbetrieb
Legende:
1
Umwälzpumpe
2
Rückschlagventil
3
Flüssigkeitssammler
4
Filtertrockner
5
Kältemittelschauglas
RVS 600 H bis 1600 H INOX
Heizbetrieb
6
Therm. Expansionsventil Kühlbetrieb
6a Therm. Expansionsventil Heizbetrieb
7
Lamellenverflüssiger
8
Verflüssigerventilator
9
Umkehrventil
10 Membranausdehnungsgefäß
11 Rohrbündel-Verdampfer
12 Manueller Entlüfter
13 Füll- / Entleerungsanschluß
14 Differenzdruckwächter
15 Kompressor
16 Speicher
Das Gerät ist für ein 2-Leiter-
System konzipiert.
Das System besitzt 2 Mediumrohre
(Leiter: Vor- und Rücklauf) zum
Kühlen mit kaltem Medium (RVS
oder zum Heizen mit warmem
Medium (nur RVS...H INOX).
In Kombination mit einer ent-
sprechenden Anlage besteht die
Möglichkeit, die erzeugte Leistung
über den Fußboden, über das Bau-
werk oder über Kühlsegel in die zu
kühlenden Räume einzubringen.
Bei allen Anlagenaufbauten ist ein
Mindestvolumenstrom des Medi-
ums jederzeit sicherzustellen.
Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2
Innenbereich 3
Raumtemperatur-Regelung
Infrarot-Fernbedienung
Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung
Kondensatleitung
Kondensatleitung
Kondensat-Sammelleitung
2
1
7
9
3
4
5
15
14
12
6
11
8
13
10
16
6a
2
1
7
9
3
4
5
15
14
12
6
11
8
13
10
16
6a
