8
REMKO ELT 18-S

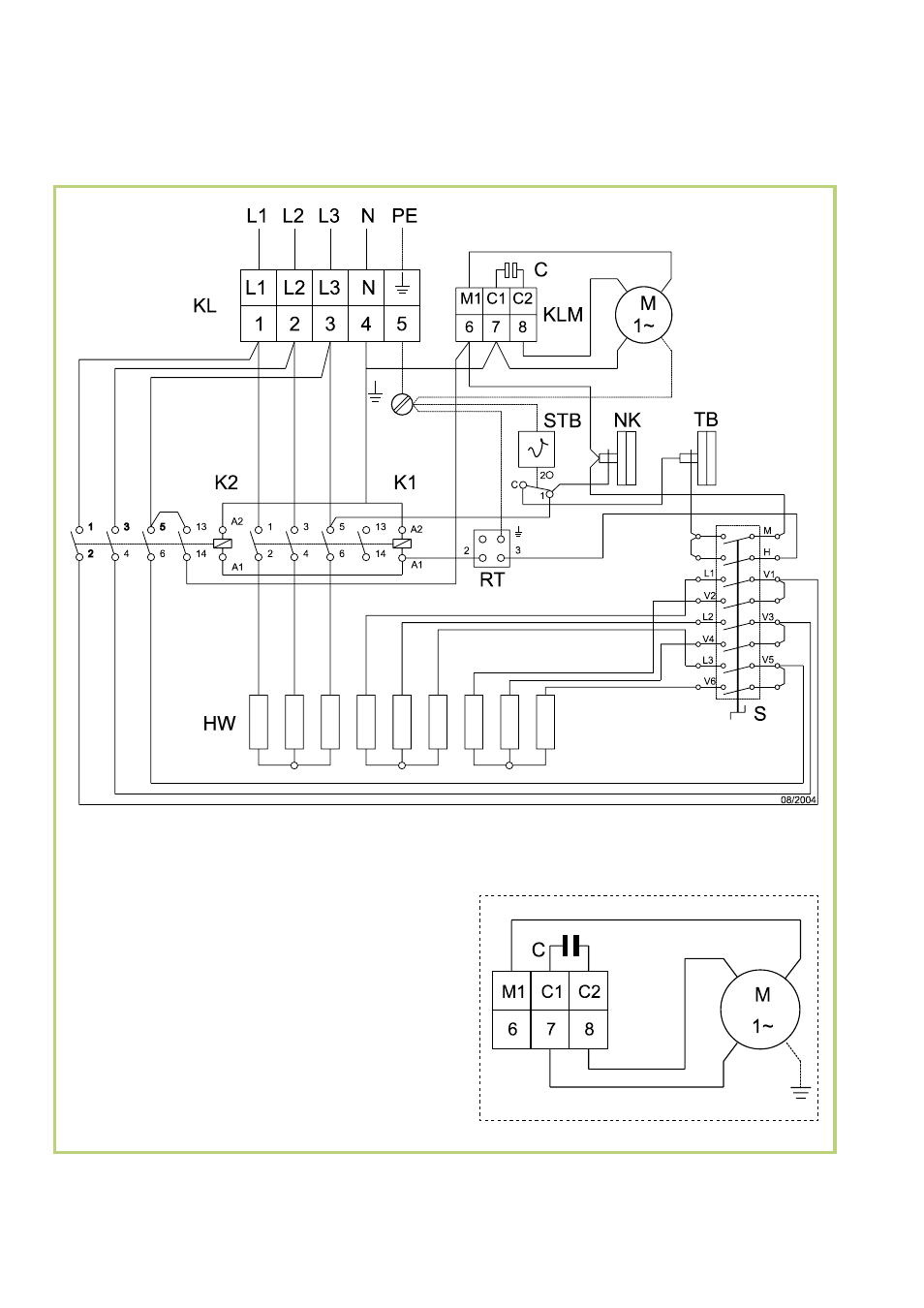

Elektrisches Anschlussschema
Legende:
KL
= Anschlussklemmleiste
C
= Kondensator
KLM
= Motorklemmleiste
M
= Ventilatormotor
STB
= Temperaturbegrenzer
NK
= Nachkühlthermostat
TB
= Temperaturbegrenzer
K1
= Schaltschütz 1
K2
= Schaltschütz 2
RT
= Thermostatsteckdose
S
= Betriebsschalter
HW
= Heizwiderstand
Motoranschlussplan
blau
braun
schwarz
KLM
400 V/3~N/50 Hz
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
