12
REMKO VRS
Bei Aufstellung der Geräte sind
grundsätzlich die für das jeweilige
Bundesland geltenden Bestimmun-
gen und Verordnungen zu beach-
ten.
Ebenfalls ist zu beachten:
■ Die Geräte sind standsicher
aufzustellen
■ Die Geräte sind auf dem Boden
sicher und spannungsfrei,
vorzugsweise auf einem sepa-
raten schwingungsgedämpften
Sockel, aufzustellen
■ Es ist sicherzustellen, dass die
Ventilatorleistung (Nenndruck)
den jeweiligen luftseitigen
Widerständen angepasst ist
Nennstrom messen!
■ Ein freier Luftansaug und
Luftausblas ist sicherzustellen
■ Die Zufuhr von ausreichender
Verbrennungsluft ist sicherzu-
stellen
■ Falls im Aufstellraum Über-
oder Unterdruck bzw. starke
Luftverunreinigungen auftreten,
ist eine separate Brennerfrisch-
luftansaugung (Zubehör) zu
installieren
■ Falls im Aufstellraum mit star-
ken Luftverschmutzungen zu
rechnen ist, sollte die angesaug-
te Umluft über entsprechende
Filter (Zubehör) angesaugt
werden
Der saugseitige Widerstand
ist zu beachten und die Venti-
latorleistung ist entsprechend
anzupassen!
Raumthermostatanschluss
Das Raumthermostat (Zubehör) ist
an einer für die Temperaturrege-
lung günstigen Stelle anzubringen.
Der Thermostatfühler darf sich
nicht im unmittelbaren Warm-/
oder Kaltluftstrom befinden und
sollte auch nicht direkt auf einem
kalten Untergrund montiert
werden.
Bei der Installation einer automa-
tischen Tag / Nacht Temperaturre-
gelung oder sonstigen an Zubehör
erhältlichen Temperaturregelungen
ist ebenso zu verfahren.
230 V Geräte Ausführungen
Der Anschluss eines Raumther-
mostaten oder einer Tag / Nacht
Temperaturregelung erfolgt bei
den Schaltkästen in 230 V
Ausführung an die serienmäßig
vorhandene Thermostatsteckdose.
Der Anschluss ist folgendermaßen
durchzuführen:

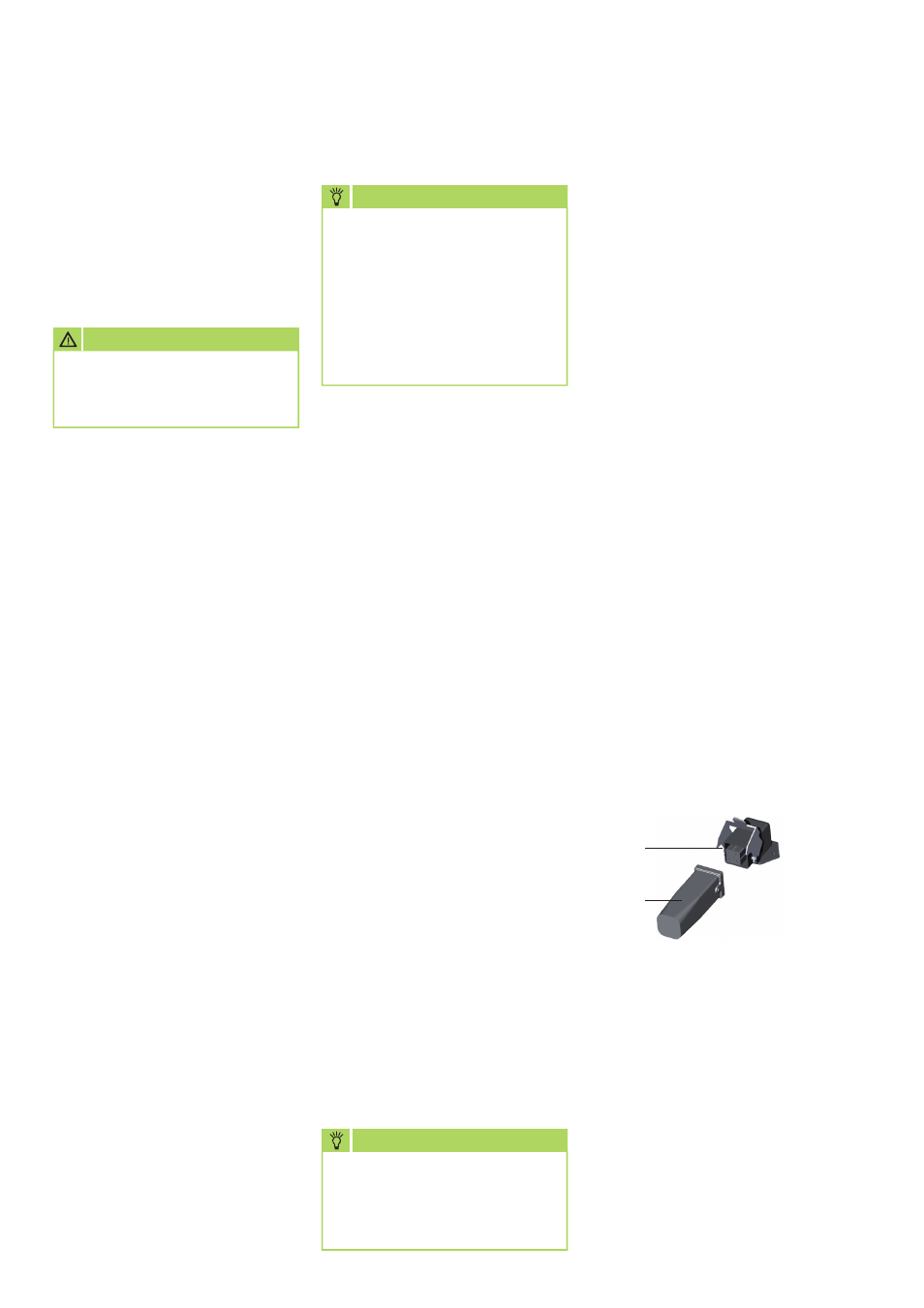

Den vorhandenen Brückenstecker
abziehen und den Thermostatste-
cker 2 mit der Thermostatsteckdo-
se 1 am Schaltkasten verbinden.
Bei Verwendung von Regelgeräten
ohne serienmäßigen Thermos-
tatstecker ist dieser als Zubehör
(EDV-Nr. 1101020) erhältlich.
Aufstellung und Montage
2
1
Abgasanschluss
Die Ausführung muss DIN 18160
Teil 1, die Abmessungen
DIN 4705 Teil 1 entsprechen.
■ Eine ordnungsgemäße Abgas-
führung ist sicherzustellen
■ Der Abgasanschluss muss
fachgerecht gemäß den jeweils
geltenden Vorschriften ausge-
führt werden
■ Der Abgasanschluss darf nur an
eine vorher genehmigte Abgas-
anlage erfolgen
Elektroanschluss
Der elektrische Geräteanschluss ist
durch autorisiertes Fachpersonal
nach DIN EN 60335-1 und
VDE 0116 auszuführen.
■ Ein Notschalter ist bei Geräten
mit einer Nennwärmeleistung
über 50 kW an gut zugängli-
cher Stelle anzubringen
■ Der Notschalter ist vor unbe-
fugter Betätigung zu schützen
AcHtunG
Die Transportpalette bzw. die
Hölzer sind vor der Aufstellung
unbedingt zu entfernen.
HInwEIS
Die Luftansaugung darf nur
über die vorgesehenen An-
saugöffnungen erfolgen.
Ist der Geräteboden nicht als
Ansaugvariante ausgelegt,
muss dieser grundsätzlich zur
Vermeidung von Falschluftan-
saugung verschlossen sein.
HInwEIS
Alle Anschlussklemmen der
Elektroverdrahtung sind auf ih-
ren festen Sitz zu kontrollieren
und ggf. nachzuziehen.
