2
1

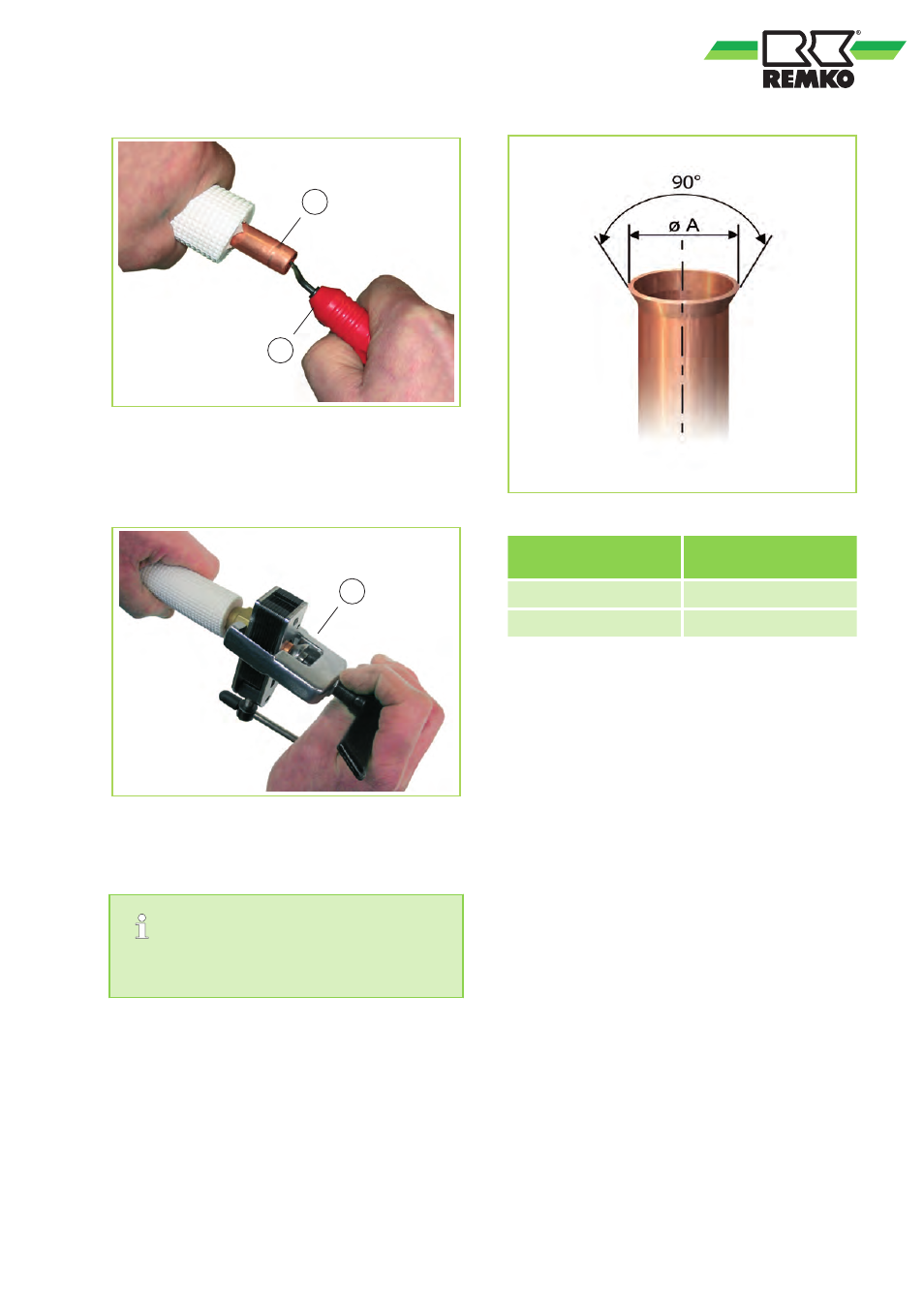

Abb. 29: Entgraten der Kältemittelleitung
1: Kältemittelleitung
2: Entgrater
1
Abb. 30: Bördeln der Kältemittelleitung
1: Bördelwerkzeug
Die Außenmodule werden mit den passenden
Bördel-Überwurfmuttern ausgeliefert.
Abb. 31: Korrekte Bördelform
Kupferrohr Außen-
durchmesser
Aufweitabmessung
øA
3/8" = 9,52 mm 12,4 - 12,8 mm
5/8" = 15,88 mm 21,9 - 22,3 mm
Anschluss am Gerät
n Das Verkleidungsblech des Außenmoduls
muss demontiert werden. Eventuell sind auch
die vorgestanzten Durchführungen zu ent-
fernen.
n Die werkseitigen Schutzkappen müssen ent-
fernt werden. Die Überwurfmuttern können zur
weiteren Montage verwendet werden. Dabei ist
sicherzustellen, dass sich die Überwurfmutter
auf dem Rohr befindet, bevor die Leitung auf-
gebördelt wird.
n Die Verbindung der Kältemittelleitungen an den
Geräteanschlüssen sollte zunächst per Hand
erfolgen, um einen richtigen Sitz zu gewähr-
leisten.Anschließend werden die Verschrau-
bungen mit zwei passenden Maulschlüsseln
befestigt. Es muss mit einem Schlüssel gegen-
gehalten werden (Abb. 32).
33
