REMKO SLN 40 - Handbuch (Seite 8)

Aufstellung
Für einen optimalen und sicheren
Gerätebetrieb sind unbedingt die
folgenden Hinweise zu beachten:
■ Vor der Montage der Geräte im
Nebenraum müssen zwei Kanal-
öffnungen durch die Wand /
Mauer zwischen dem zu ent-
feuchtenden Raum und dem
Aufstellraum geschaffen wer-
den.
Die lichten Maße dieser Öff-
nungen sind aus der Skize zu
entnehmen
■ Die Öffnungen sind so anzu-
bringen, dass die Luft im zu
entfeuchtenden Raum ungehin-
dert durch den unteren Kanal
(mit Filter) angesaugt und durch
den oberen ausgeblasen werden
kann
■ Zum sicheren Betrieb sind auch
die dargestellten Mindest-
abstände vom Gerät zur Decke
und zum Fußboden im Aufstell-
raum zu berücksichtigen
■ Den Umluftansaugfilter, den
Gittereinbaustutzen, sowie das
Lüftungsgitter zusammen mit
dem Mauerstutzen montieren
■ Die beiden Kanalanschlüsse in
die Kanalöffnungen einbauen
■ Vor dem Zusammenbau der
Kanalanschlüsse sind die Mau-
erstutzen auf die erforderliche
Länge anzupassen.
Die max. Wandstärke ist auf
240 mm begrenzt
■ Das Kanalstück mit dem Filter
in die untere Kanalöffnung, wo
die Luft des zu entfeuchtenden
Raum ins Gerät angesaugt wird,
anbringen
■ Den Geräteanschluß-Stutzen
mit den selbstdichdenden
Profillippen mit dem sich in
der Wandöffnung befindlichen
Kanalanschluss von der Neben-
raumseite hier verbinden
■ Die mitgelieferte Wandkonsole
an die Wand im Nebenraum
montieren und das Gerät daran
aufhängen.
Baureihe Maß A Maß B Lichte Mauerwerksöffnung
SLN 40 387 887 130 x 410
SLN 60 692 1192 130 x 720
SLN 80 1232 1732 130 x 1260
Alle Angaben in mm

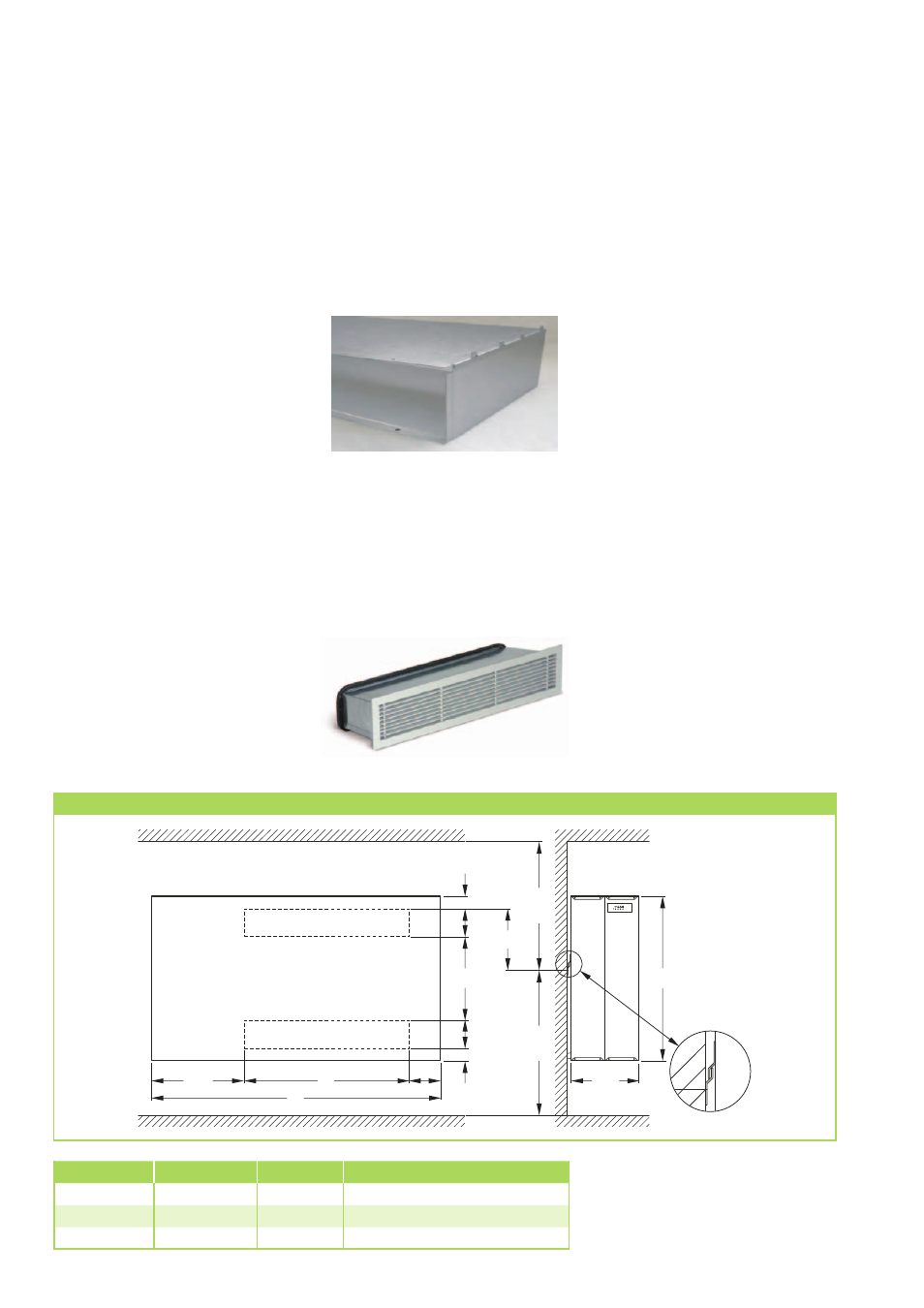

Wandmontage der Geräte
51
51
116
116
343
min.
530
min.
600
250
677
384 A
B
116
280
8
REMKO SLN 40-80
