Technische Daten
C = Kondensator
KB = Kombinationsregler, kpl.
KL = Klemmleiste
M = Ventilatormotor
SK = Schaltkasten, kpl.
RT = Raumthermostatsteckdose
S = Betriebsschalter
STB = Sicherheitstemperatur-
begrenzer
TR = Ventilatorregler
TW = Temperaturwächter
WS = Brennerstecker, 7-polig
(bei werkseitiger Brennerlieferung)
X1 = Klemmleiste im Kombiregler
ÖV*) = optionale Ölvorwärmung

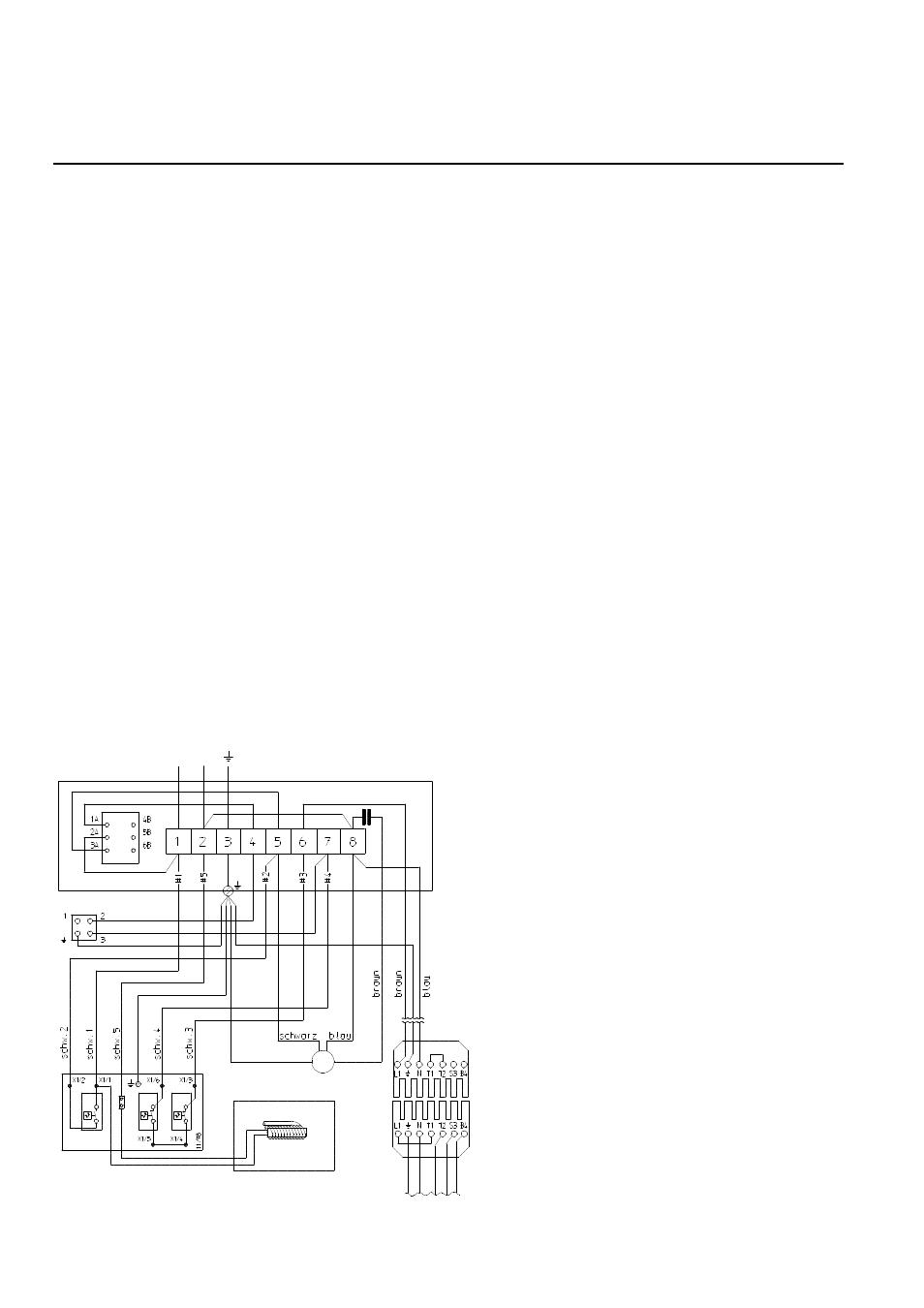

Schaltschema
Gerätetyp
CLA 25
CLA 40
CLA 50
Nennwärmebelastung max.
kW
29
36
58
Nennwärmeleistung
kW
26,5
30
50
Nennluftvolumenstrom
m³/h
1150
1600
3200
Brennstoff
H e i z ö l E L o d e r F l ü s s i g g a s
Öldurchsatz max.
kg/h
2,6
3,0
5,0
Öldüse (Steinen)
2)
USG/°S
0,65/60°
0,75/60°
1,25/60°
Pumpendruck (mit ÖV)
2)
bar
11-12
11-12
11-12
Abgasverlust
%
9,4
10
10
Elektroanschluss 1~
V
230
230
230
Frequenz
Hz
50
50
50
Nennstrom
A
1,95
1,95
3,3
Leistungsaufnahme
kW
0,4
0,4
0,7
Betriebskondensator (Ventilator)
µF
3
3
8
Absicherung (bauseits)
A
10
10
10
Schalldruckpegel L
pA
1m
1)
dB(A)
54
56
66
Luftausblas Ø
mm
285
285
345
Abgasstutzen Ø
mm
180
180
180
Gewicht (ohne Brenner)
kg
110
110
153
Abmessungen: Länge, ges.
mm
1385
1385
1685
Breite, ges.
mm
640
640
770
Höhe, ges.
mm
930
930
1030
1) Geräuschmessung (ohne Brenner) DIN 45635 - 01 - KL 3
2) Die genannten Düsengrößen und Pumpendrücke resultieren aus Abstimmversuchen auf dem Prüfstand. Der Öldurchsatz wurde ausgeli-
tert.
230V/1~ 50Hz
L1 N
KL
C
WS
M
1~
TR
ST
TW
ÖV
*)
KB
RT
S
SK
Wielandstecker vom
Schaltkasten;
nur bei werkseitiger
Brennerlieferung
vormontiert.
Wielandstecker zum
Gebläse-Ölbrenner
