9
Kontakt 1
öffnet bei Temperaturanstieg.
Kontakt 2
schließt bei Temperaturanstieg.
2 1
Stellmotor Auf/Zu
Installation
Der Stellmotor wird direkt auf die Klappenachse mon-
tiert. Er ist mit einem Universalklemmblock ausgerüstet
und wird mit der mitgelieferten Verdrehsicherung fixiert.
Der Antrieb ist überlastsicher und benötigt keine End-
schalter. Für die Handbetätigung kann das Getriebe mit
einer selbstrückstellenden Drucktaste ausgerückt wer-
den.

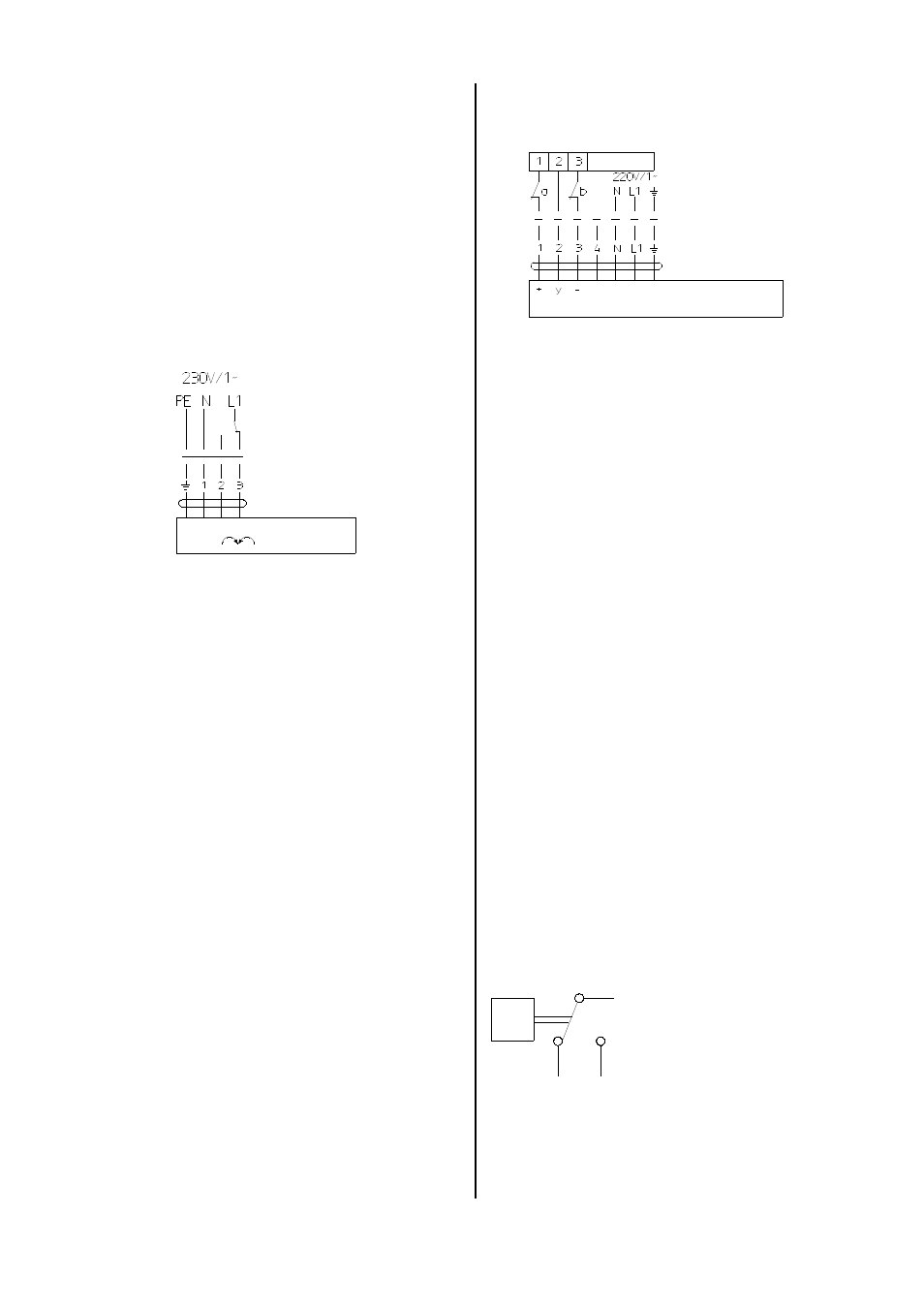

Anschlussschema
Stellmotor regelbar
Installation
Der Stellmotor wird direkt mit Netzspannung 230 Volt
versorgt. Der Transformator formt die Netzspannung in
eine Kleinspannung von 24 Volt um. Je nach Eingangs-
spannung und Stellung des Rückführpotentiometers
wird der Motor angesteuert.
Mit dem Schalter A/B wird die Spannung zum Motor
und gleichzeitig zum Rückführpotentiometer umgepolt.
Dadurch ändert sich der Motordrehsinn.
Zur Stellungsanzeige kann zwischen (1)+ und (4)- ein
Drehspulinstrument (0...100µA, Ri max. 2500 Ohm) an-
geschlossen werden.
Zwischen Klemme (1)+ und (3)- kann Spannung von
9,0 V-, max. 10 mA, abgenommen werden.
Anschlussschema
Typ KSH
Technische Daten:
Stellmotor Typ KSP überlastsicher.
Leistung 5 W, 230 Volt, 50 Hz.
Schutzart IP 54, Laufzeit ca. 180 Sekunden.
Maximale Umgebungstemperatur 55° C.
Typ KSP
Handfernverstellung
Zwangssteuerung
a = offen Auf
b = offen Zu
Aderbezeichnung
Frostschutzeinrichtung
Der Frostschutzthermostat ist ein präzise arbeitender
Wassertemperatur-Regler, der auch nachträglich an
der Oberfläche der Rohrleitungen befestigt werden
kann. Das mitgelieferte Spannband mit Klemmbügeln
ermöglicht eine problemlose nachträgliche Montage oh-
ne Entleeren der Heizungsanlage.
Der Thermostat ist mit einem Präzisions-Schnapp-
Schalter ausgestattet.
Installation
Vor der Montage ist die Rohrisolierung im Anlegebe-
reich des Fühlers zu entfernen.
Die zur Montage benötigten Teile, wie Spannband, Bü-
gel etc., liegen dem Gerät bei.
Anschlussschema
C
Technische Daten:
Einstellbereich 25-95° C, Schaltdifferenz einstellb ar,
Maximale Umgebungstemperatur 70° C.
ϑ
Technische Daten:
Stellmotor Typ KSH überlastsicher.
Leistung 10 W, 230 Volt, 50 Hz.
Schutzart IP 54, Laufzeit ca. 180 Sekunden
Maximale Umgebungstemperatur 55° C.
