11
Stellmotor Auf / Zu
Der Stellmotor wird direkt auf die Klappenachse mon-
tiert. Er ist mit einem Universalklemmblock ausgerüstet
und wird mit der mitgelieferten Verdrehsicherung fixiert.
Der Antrieb ist überlastsicher und benötigt keine End-
schalter. Bei Handbetätigung kann das Getriebe mit ei-
ner selbstrückstellenden Drucktaste ausgerückt werden.

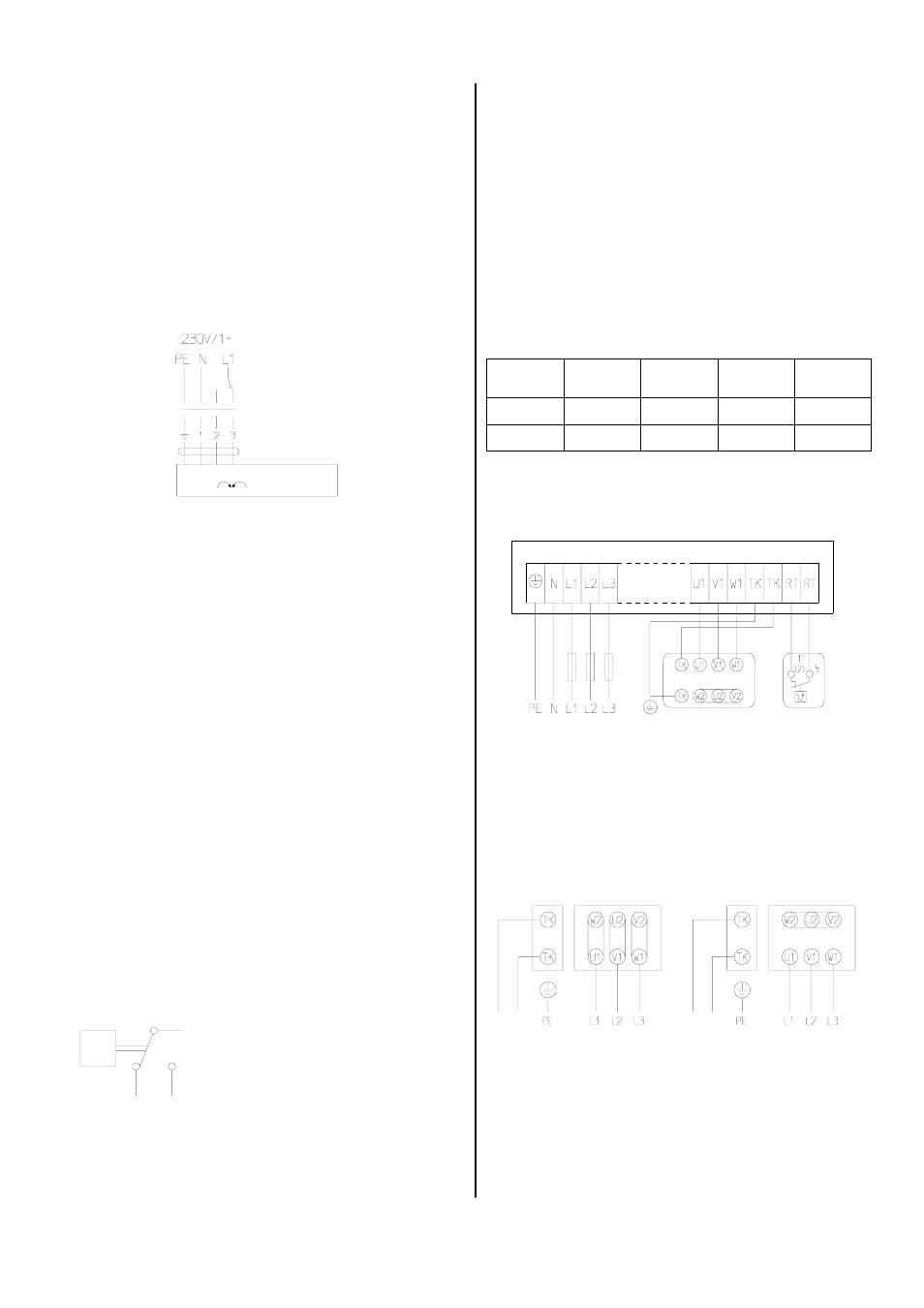

Anschlußschema
KSH
Frostschutzeinrichtung
Der Frostschutzthermostat ist ein präzise arbeitender
Wassertemperatur-Regler, der auch nachträglich an der
Oberfläche der Rohrleitungen befestigt werden kann.
Das mitgelieferte Spannband mit Klemmbügeln ermög-
licht eine problemlose nachträgliche Montage ohne Ent-
leeren der Heizungsanlage.
Der Thermostat ist mit einem Präzisions-Schnapp-
schalter ausgestattet.
Installation
Vor der Montage ist die Rohrisolierung im Anlegebe-
reich des Fühlers zu entfernen. Die zur Montage nötigen
Teile, wie Spannband, Bügel etc., liegen dem Gerät bei.
Anschlußschema
Technische Daten:
Einstellbereich 25 bis 95 °C, Schaltdifferenz einstellbar.
Maximale Umgebungstemperatur 70° C.
Kontakt 1
öffnet bei Temperaturanstieg.
Kontakt 2
schließt bei Temperaturanstieg. 2 1
C
ϑ
Technische Daten:
Stellmotor KSH überlastsicher.
Leistung 10 W, 230 Volt, 50 Hz.
Schutzart IP 54, Laufzeit ca. 180 Sekunden
Maximale Umgebungstemperatur 55° C.
Motor-Steuergeräte, 5-stufig
5-stufige Steuergeräte für Wechsel- und Drehstrom mit
Betriebsmeldeleuchte. Der Motorschutz erfolgt durch
den Anschluß von Thermokontakten.
Im Störfall (bei Auslösen der Thermokontakte) fällt das
interne Hauptschütz ab und trennt den Motor vom Netz.
Nach Beheben der Störursache ist die Wiedereinstel-
lung am Drehzahlwahlschalter möglich.
Die Steuergeräte haben eine Anschlußmöglichkeit für
einen Raumthermostaten, der das Gerät ein- und aus-
schaltet.
Schaltbild des Klemmbrettes Schaltgerät RTRD
Eingangsspannung: 400V / 3~ N / 50 Hz
RTRD
3~ Motor mit eingebauten
Thermokontakten
Raumthermostat
hohe Drehzahl
∆ - Schaltung
niedere Drehzahl
Y - Schaltung
Anschluß des Ventilatormotors
Motor mit 2 Drehzahlen, ∆/Y Umschaltung und Thermo-
kontakten
Schaltgerät
Spannung
V
Strom
A
Schutzart
IP
Gewicht
kg
RTRD 2,5 400 2,5 54 10,5
RTRD 4,5 400 4,5 54 15,1
