14

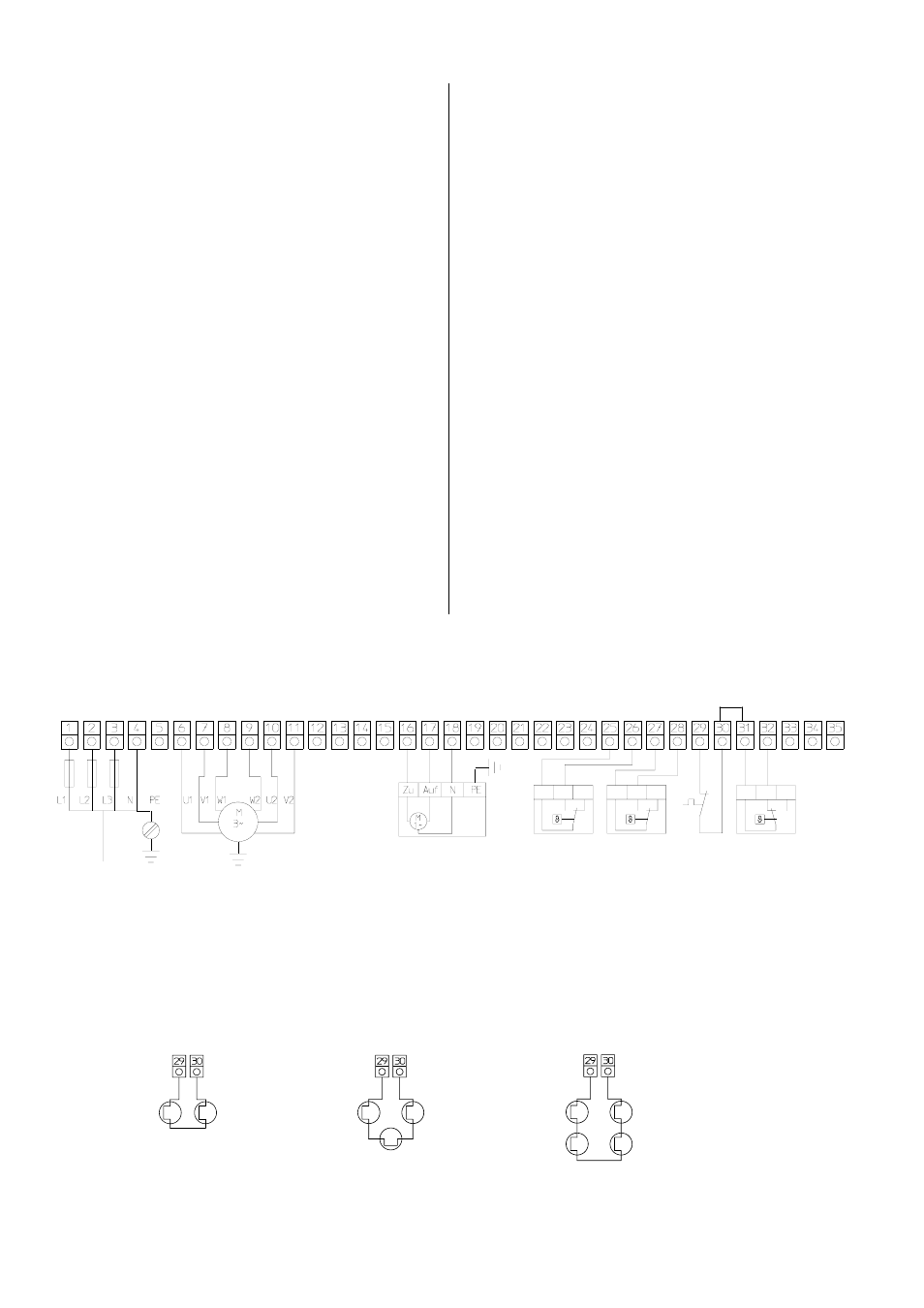

Anschlußschema

Zuluftklappe

~ 230 V

Einspeisung

400V / max.16A

Lüftermotor

2-stufig / 400V

Thermo-

kontakt

Motor

Frostschutz-

thermostat

Nacht-

Thermostat

Tag-

Thermostat

Beim Parallelbetrieb mehrerer Lüfter bis max. 4 kW

Gesamt-leistung erfolgt der Anschluß über

einen externen Klemmverteiler!

Beim Parallelbetrieb mehrerer Lüfter

sind alle Thermokontakte in

Reihe zu schalten!

Schaltgerät SW 2.2 DSK


Drehstrom 400 Volt, Ventilator 2-stufig
maximale Schaltleistung 4 kW

Aufputzmontage, Motorvollschutz durch integrierte An-
schlüsse für die Thermokontakt, Anschlußklemmen für
Thermokontakte, Raumthermostate, Frostschutzther-
mostat und Mischluftkastenstellmotor

Ausführung

Kunststoffgehäuse, Schutzart IP 65.

Schutzisoliert nach VDE, Frontschilder mit Symbolen
für Schaltstellungen und Betriebsarten, Netzeingangs-
und Schutzleiterklemmen, Hauptschütz, Stufenwahl-
schalter mit den Funktionen „1. Stufe / 2. Stufe“, Steu-
ersicherungen, Betriebs- und Störmeldeleuchten, Be-
triebsartwahlschalter mit den Funktionen „Aus / Entrie-
gelung /Thermostat- / Dauerbetrieb“, Steuerrelais, Mo-
torausgangsklemmen, Anschlußklemmen für Thermo-
kontakte, Raumthermostate und Frostschutzthermostat,
Mischluftkastenstellmotor und Klappenstellschalter.

Funktion

Der Mischluftkasten ist mittels Klappenstellschalter an-
steuerbar. Bei ausgeschalteter Lüftung fahren die Klap-
pen zwangsläufig in Stellung „Zu“.

Der Frostschutzthermostat schließt die Klappen und
schaltet den Ventilator ab.

Wiedereinschalten nach einem Störfall

Nach jeder Netzunterbrechung oder Ventilatorstörung
muß der Betriebsartwahlschalter in Stellung „0/Entr.“
zurückgeschaltet werden!

Gruppenschaltung

Das Schaltgerät ist für Gruppenschaltung geeignet. Da-
bei können mehrere Motoren gleicher Schaltung an ein
Schaltgerät angeschlossen werden.
Die Gesamtleistung der angeschlossenen Motoren darf
die zulässige Schaltleistung des Schaltgerätes nicht ü-
berschreiten. Die Thermokontakte aller Motoren sind in
Reihe zu schalten.

Wichtige Hinweis zum sicheren Betrieb

Erdung, Nullung oder Schutzschaltung und Netzabsi-
cherung sind nach den Vorschriften des VDE bzw. des
zuständigen EVU bauseits durchzuführen.
Die elektrischen Geräteanschlüsse sind durch autori-
siertes Fachpersonal nach den geltenden Bestimmun-
gen unter Beachtung der örtlichen Vorschriften gemäß
den Anschlußplänen durchzuführen.

Thermoschutz für

2 Geräte

Thermoschutz für

3 Geräte

Thermoschutz für

4 Geräte

Anschlußschema der Thermokontakte
