Einspeisung
230V / max.16 A
Lüftermotor
1-stufig / 230V
Thermo-
kontakt
Motor
Frostschutz-
thermostat
Beim Parallelbetrieb mehrerer Lüfter
bis max. 4 kW Gesamtleistung
erfolgt der Anschluss über einen
externen Klemmverteiler!
Beim Parallelbetrieb mehrerer
Lüfter alle Thermokontakte in
Reihe schalten!
Nacht-
Thermostat
Tag-
Thermostat
Schaltgerät SW 1.1 W
Drehstrom 230 Volt, Ventilator 2-stufig
maximale Schaltleistung 4 kW
Aufputzmontage, Motorvollschutz durch integrierte An-
schlüsse für die Thermokontakt, Anschlußklemmen für
Thermokontakte, Raumthermostate und Frostschutz-
thermostat
Ausführung
Kunststoffgehäuse, Schutzart IP 65.
Schutzisoliert nach VDE, Frontschilder mit Symbolen
für Schaltstellungen und Betriebsarten, Netzeingangs-
und Schutzleiterklemmen, Hauptschütz, Stufenwahl-
schalter mit den Funktionen „0 / 1“, Steuersicherungen,
Betriebs- und Störmeldeleuchten, Betriebsartwahlschal-
ter mit den Funktionen „Aus / Entriegelung / Thermos-
tat- / Dauerbetrieb“, Steuerrelais, Klemmen für den Mo-
torausgang, Anschlußklemmen für Thermokontakte,
Raumthermostate und Frostschutzthermostat.
Funktion
Der Frostschutzthermostat schaltet den Ventilator ab.
Wiedereinschalten nach einem Störfall
Nach jeder Netzunterbrechung oder Ventilatorstörung
muß der Betriebsartwahlschalter in Stellung „0/Entr.“
zurückgeschaltet werden!
Gruppenschaltung
Das Schaltgerät ist für Gruppenschaltung geeignet. Da-
bei können mehrere Motoren gleicher Schaltung an ein
Schaltgerät angeschlossen werden.
Die Gesamtleistung der angeschlossenen Motoren darf
die zulässige Schaltleistung des Schaltgerätes nicht
überschreiten. Die Thermokontakte aller Motoren sind
in Reihe zu schalten.
Wichtige Hinweis zum sicheren Betrieb
Erdung, Nullung oder Schutzschaltung und Netzabsi-
cherung sind nach den Vorschriften des VDE bzw. des
zuständigen EVU bauseits durchzuführen.
Die elektrischen Geräteanschlüsse sind durch autori-
siertes Fachpersonal nach den geltenden Bestimmun-
gen unter Beachtung der örtlichen Vorschriften gemäß
den Anschlußplänen durchzuführen.
Thermoschutz für
2 Geräte
Thermoschutz für
3 Geräte
Thermoschutz für
4 Geräte

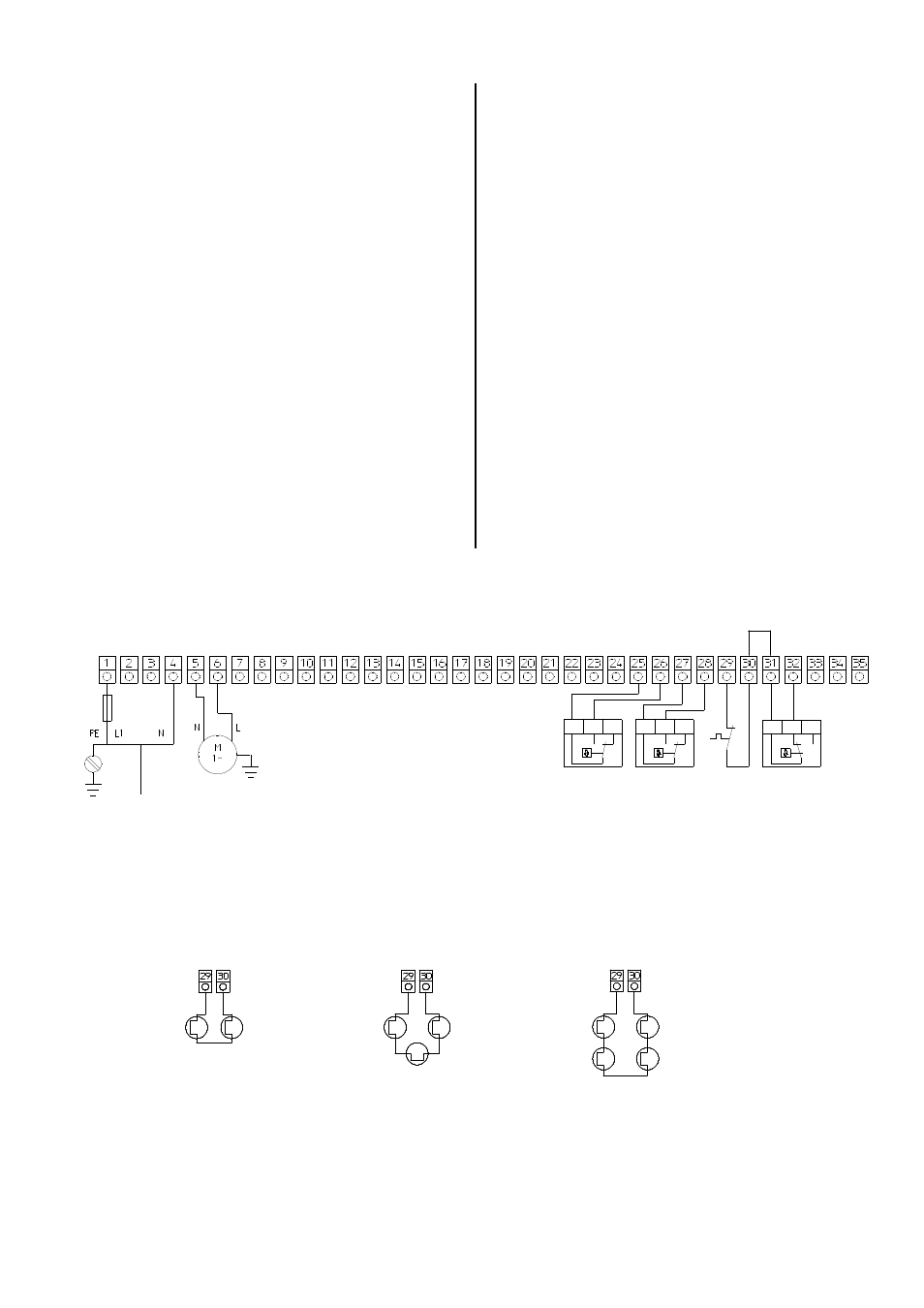

Anschlußschema der Thermokontakte
Anschlußschema
