17
Linkslauf Rechtslauf
Einphasen - Wechselstrommotor mit
Betriebskondensator und Thermokontakten

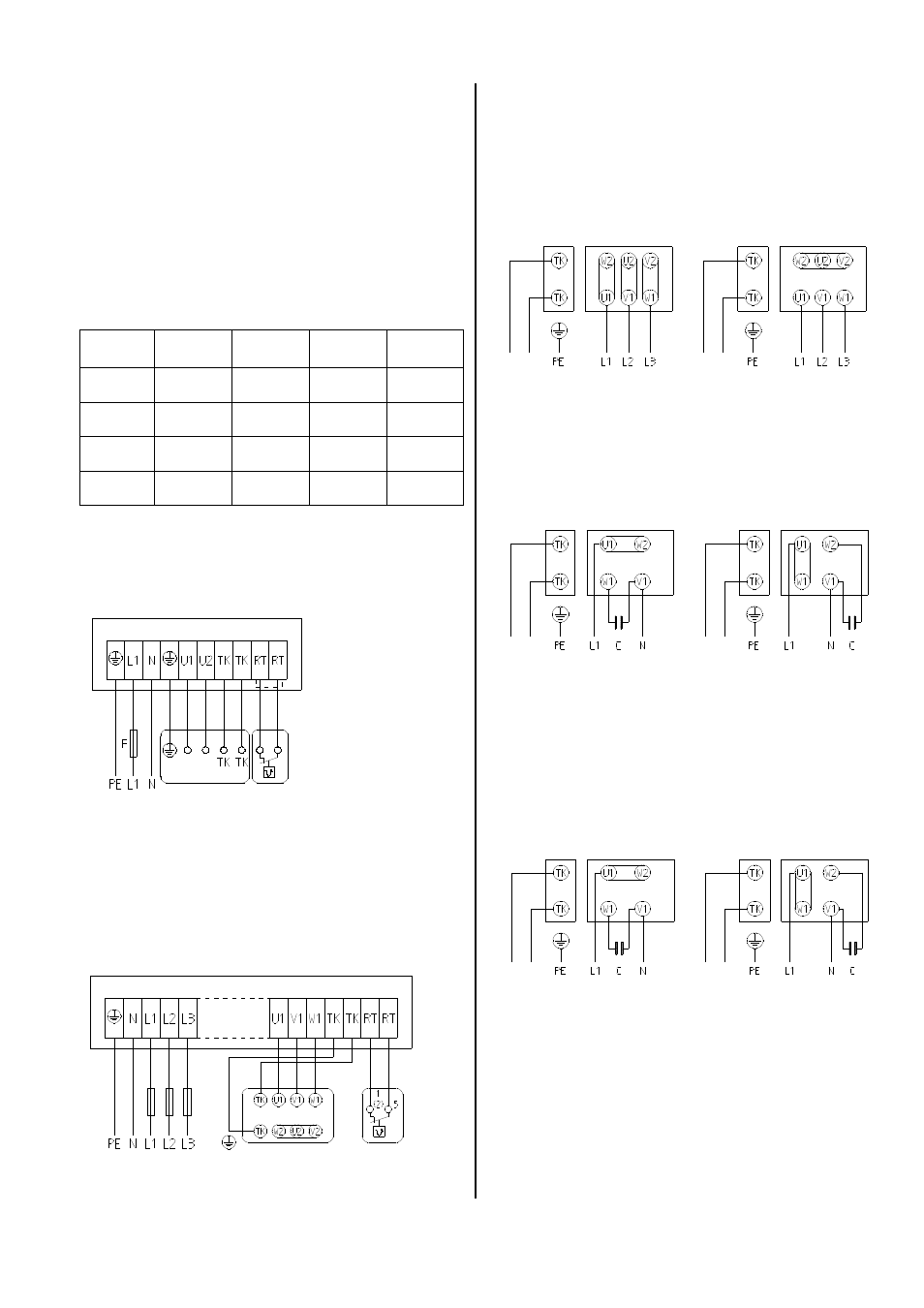

Klemmbrettschaltbild 5-Stufen-Schaltgerät RTRE
Eingangsspannung : 230V/1~ /50 Hz
Klemmbrettschaltbild 5-Stufen-Schaltgerät RTRD
Eingangsspannung : 400V/3N~ /50 Hz
Motor mit
Thermokontakten
Raumthermostat
RTRE
RTRD
3~ Motor mit
Thermokontakten
Raumthermostat
Anschlußpläne Ventilatormotor
Motor mit einer Drehzahl und Thermokontakten
∆ - Schaltung Y - Schaltung
hohe Drehzahl
∆ - Schaltung
niedere Drehzahl
Y - Schaltung
Motor mit 2 Drehzahlen,
∆
/ Y Umschaltung
und Thermokontakten
Schaltgerät
Spannung
V
Strom
A
Schutzart
IP
Gewicht
kg
RTRE 3,5 230 3,2 54 3,5
RTRE 7 230 7,5 54 7,5
RTRD 2,5 400 2,5 54 10,5
RTRD 4,5 400 4,5 54 15,1
Motor-Steuergeräte, 5-stufig
5-stufige Steuergeräte für Wechsel- und Drehstrom mit
Betriebsmeldeleuchte. Der Motorschutz erfolgt durch
den Anschluß von Thermokontakten.
Im Störfall (bei Auslösen der Thermokontakte) fällt das
interne Hauptschütz ab und trennt den Motor vom Netz.
Nach Beheben der Störursache ist die Wiedereinstel-
lung am Drehzahlwahlschalter möglich.
Die Steuergeräte haben eine Anschlußmöglichkeit für
einen Raumthermostaten, der das Gerät ein- und aus-
schaltet.
