5 Montage und
Demontage
HINWEIS!
Nachstehend ist ausschließlich die Installation
des Reglers beschrieben. Befolgen Sie beim
Installieren von externen Komponenten (Ven-
tile etc.) die Anleitung des jeweiligen Herstel-
lers.
Gehäuse öffnen/schließen
Frontblende entfernen
n Frontblende 1 an seitlichen Griffrillen fassen
2 und nach vorne abziehen 3 (Abb. 28).
2 2
1 3
5
4

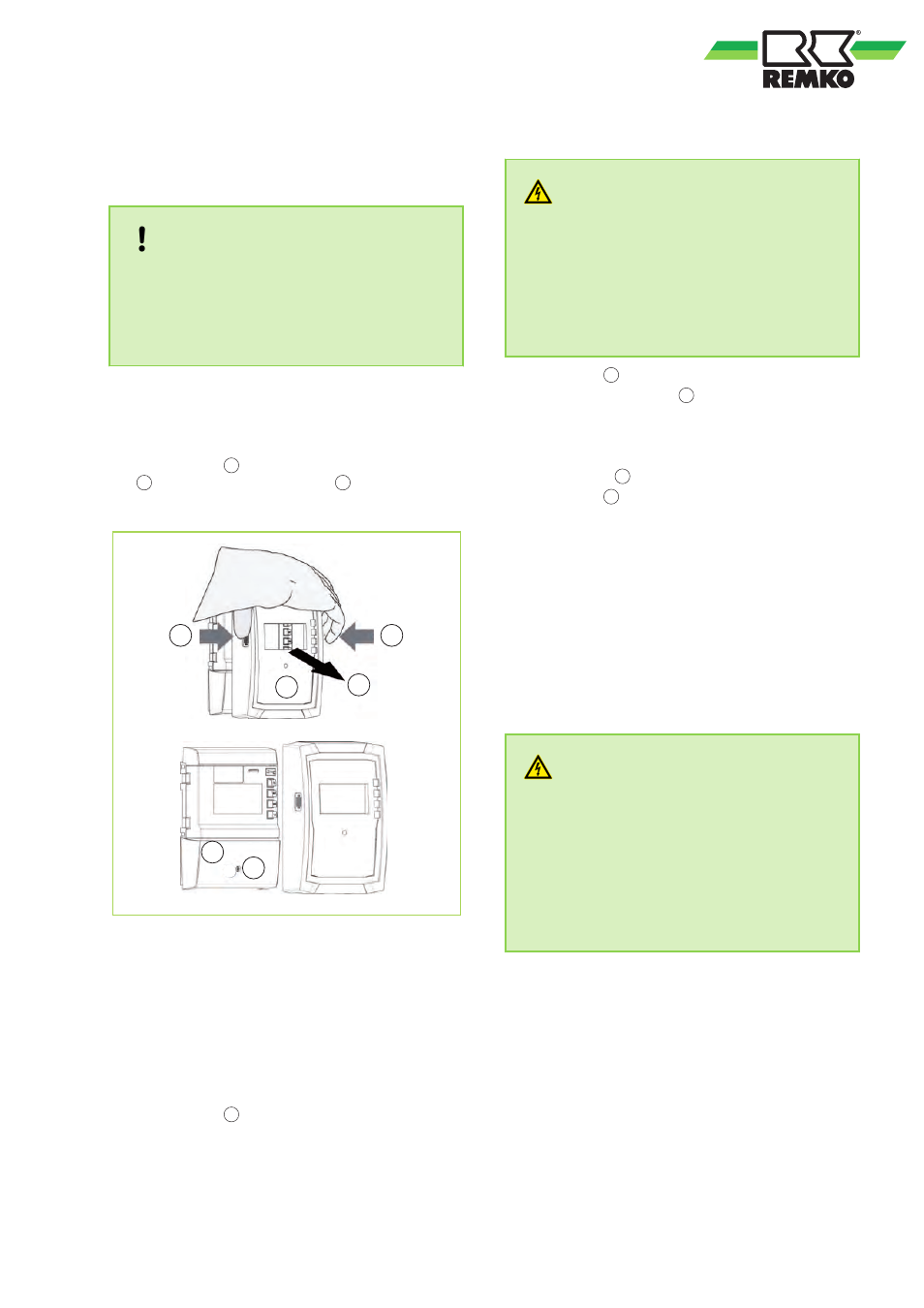

Abb. 28: Frontblende entfernen
1: Frontblende
2: Griffrillen
3: Frontblende nach vorne abziehen
4: Schraube
5: Klemmenabdeckung
Frontblende anbringen
n Frontblende 1 vorsichtig aufsetzen und auf
das Gehäuse drücken, so dass sie einrastet.
Klemmenabdeckung entfernen
GEFAHR!
Lebensgefahr durch Stromschlag!
– Regler vor dem Entfernen der Klemmenab-
deckung von der Stromversorgung
trennen.
– Sicherstellen, dass die Stromversorgung
des geöffneten Geräts nicht unbeabsichtigt
eingeschaltet werden kann.
n Schraube 4 lösen (Abb. 28).
n Klemmenabdeckung 5 abnehmen.
Klemmenabdeckung anbringen
n Abdeckung 5 aufsetzen.
n Schraube 4 mit Drehmoment 0,5 Nm
anziehen.
Gehäuse montieren
Der Regler ist fest verbaut. Dieser Abschnitt ist nur
im Servicefall (Wechsel des Reglers) zu beachten.
√ Der Montageort erfüllt die erforderlichen Einsatz-
bedingungen; mehr dazu im .
√ Die Montagefläche ist senkrecht und ermöglicht
die freie Montage an einer gut zugänglichen Posi-
tion.
GEFAHR!
Lebensgefahr durch Stromschlag!
– Vor dem Öffnen des Gehäuses den Regler
von der Stromversorgung trennen.
– Sicherstellen, dass die Stromversorgung
bei offenem Gehäuse nicht unbeabsichtigt
eingeschaltet werden kann.
– Gehäuse nicht als Bohrschablone ver-
wenden.
