Revox M200 RS232 Schnittstelle, Ausführung Panasonic Benutzerhandbuch
Seite 16
Konfiguration
M200 Mk2
14

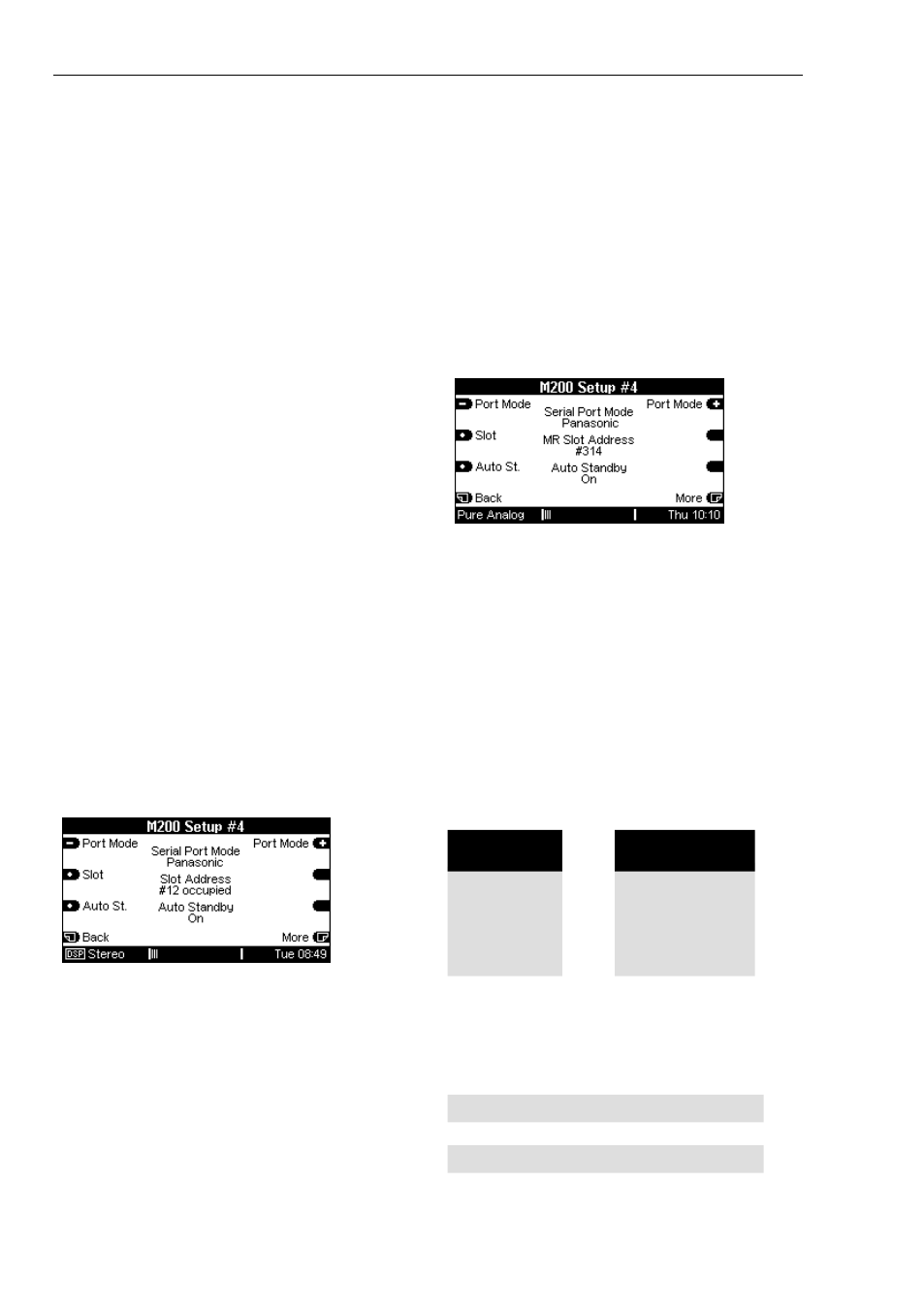

Setup #4 – a) Slot M51
Funktion
: Adresszuordnung
Anzeige
:
Slot Adress
Anschluss
: M51-Link – Seite 6
M219:
Ja
M51 Betrieb – Abb. Seite 18
Wird ein zweites M200 (M203) am
M51Link Ausgang angeschlossen, muss
durch die Slot-Auswahl eine unter-
schiedliche Adressierung vergeben
werden, damit nicht beide dieselbe Slot-
Adresse belegen. Dies würde zu
Fehlfunktionen führen. Bei der Doppel-
belegung einer Adresse wird keines der
beiden M200 (M203) in der Versionsliste
angezeigt.
Slot-Adresse : #11 oder #12
Zur Auswahl stehen dabei die zwei Slot-
Adressen 11 und 12. Ist die angewählte
Adresse bereits vergeben (
Anzeige:
#xx
occupied), erscheint folgende Meldung:
Setup #4 – b) Slot M219
M219 Betrieb - Abb. Seite 18
Im Verbund mit dem M219 definiert die
Slot-Adresse die Zugehörigkeit zum
Nebenraumverstärker. Ein M200 kann nur
an einen Nebenraumverstärker mit der
Adressierung x1- x4 angeschlossen
werden.
Durch die Slot-Adresse legt man fest, mit
welchem Nebenraumverstärker das
M200-Interface kommunizieren soll.
Durch das Bussystem ist dies notwendig,
obwohl das M200 jeweils einzeln mit dem
M219 verbunden ist. Pro Nebenraum-
verstärker kann nur ein M200-Interface
benutzt werden.
Adress-Zugehörigkeit: Zone 1-4
M219/ 217
M200/ M203
x 1
x 11
x 2
x 12
x 3
x 13
x 4
x 14
x 5
x 6
x 7
x 8
x 1 – x 4:
nur M219
x 5 – x 8:
M217 oder M219
x 11 – x 14: nur M200 / M203
