Revox M200 RS232 Schnittstelle, Ausführung Panasonic Benutzerhandbuch
Seite 9
Konfiguration
M200 Mk2
7
Verbindung
:
M200 mit serieller Schnittstelle
Buchse: RS232
Setup:
# 4 – ab Seite 14
M219:
Ja
Über die serielle Schnittstelle RS232
kann das M200-Interface in Ver-
bindung mit anderen Geräten treten,
die ebenfalls über eine serielle
Schnittstelle verfügen.
Damit lassen sich TV-Geräte von
Panasionic komfortabel in die Revox-
Welt einbinden.
Das M200 Interface eignet sich auch
als Schnittstelle zu Haussteuer-
ungssystemen, die über ein spezielles
Revox- Protokoll verfügen.
Auch ein Windows
®
-PC mit dem M51-
Steuerungsprogramm M230 kann mit der
seriellen Schnittstelle des M200 ver-
bunden werden.
Es dürfen serielle Kabel bis zu einer
maximalen Länge von 10 m ver-
wendet werden.
Verbindung
:
M200 Spannungs-Eingang
Buchse: INPUT A B
Setup:
# 1 – ab Seite 10
M219:
Nein
Mit den Triggereingängen INPUT A
und INPUT B ist
es möglich gezielt
Ereignisse am M51 auszulösen. Dies
geschieht, indem an dem jeweiligen
Eingang eine Spannung zwischen 5-24
Volt/ DC angelegt wird.
Im Nebenraum (M219) ist diese
Funktion nicht verfügbar.
Es stehen mehrere Optionen zur
Verfügung, die ausgeführt werden,
wenn an den jeweiligen Eingängen
Spannung anliegt.
Steuerungsbeispiel

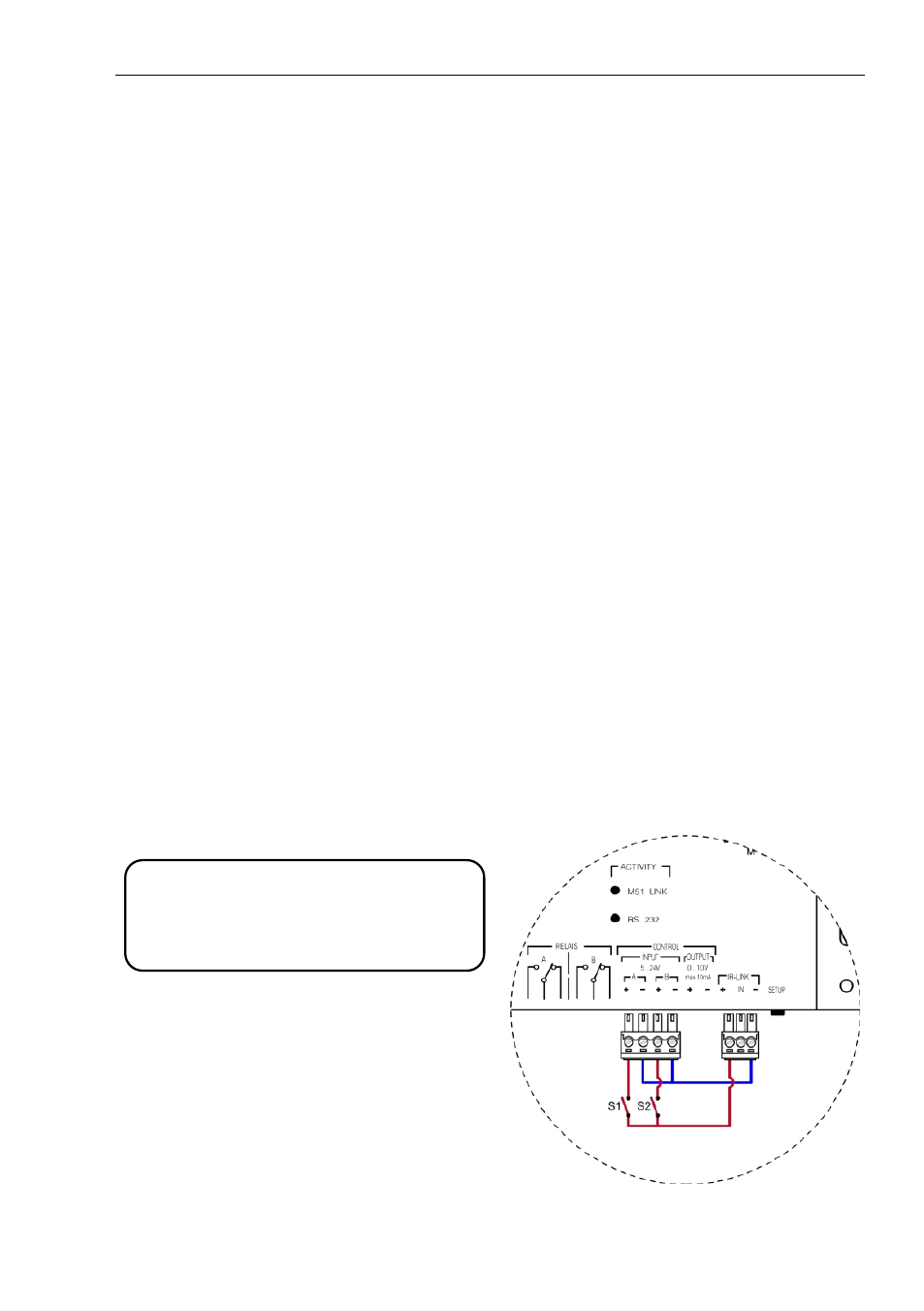

Die untere Schaltung zeigt, wie Sie mit
zwei Tastern die Eingänge S1 und S2
aktivieren können. Als Spannungs-
quelle dient + und - des IR-LINK.
