RXH-2K/RXH-4K SATEL 7

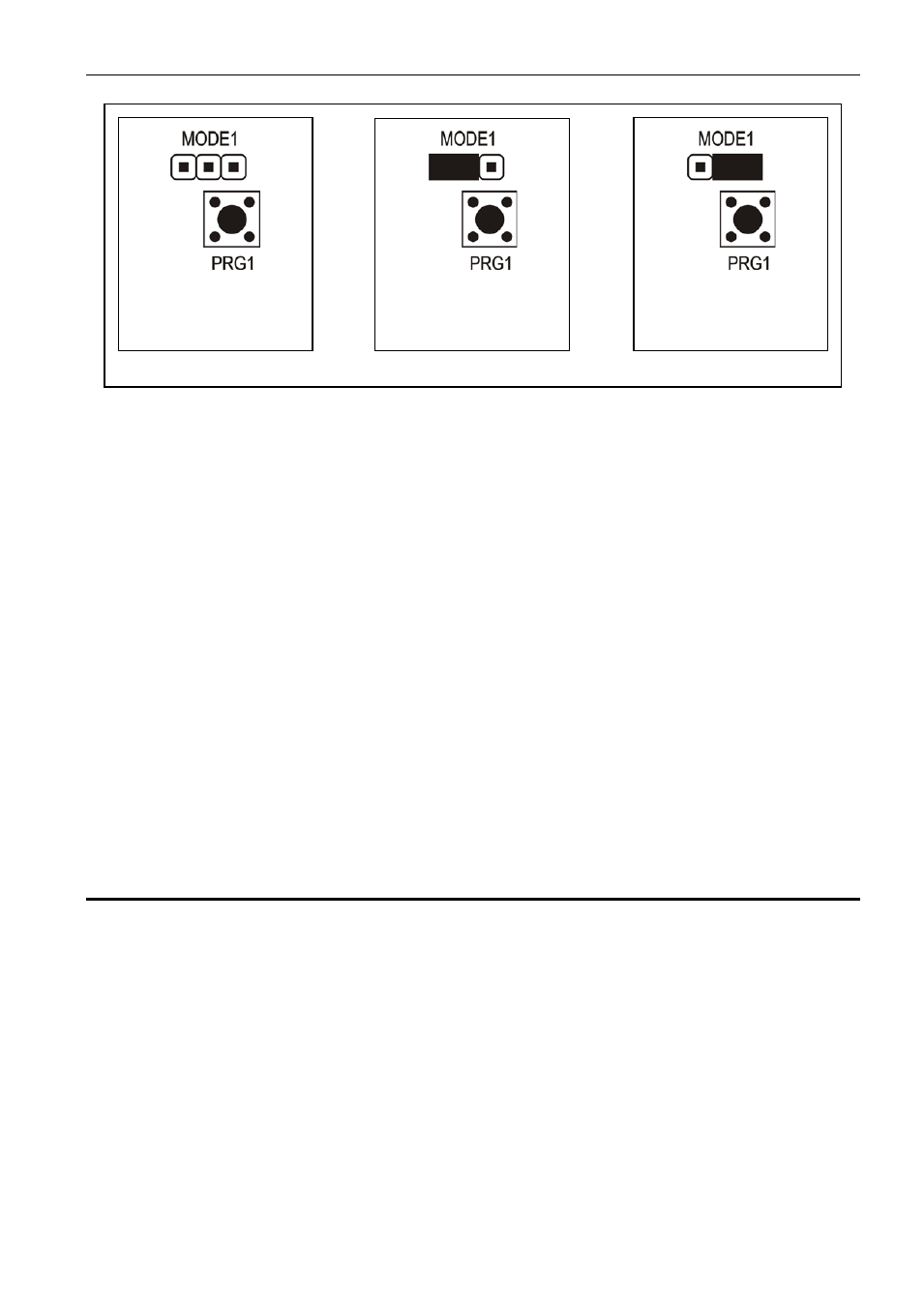

Abb. 4. Einstellung des Betriebsmodus an den Pins am Beispiel des Kanals 1.
Bistabiler Betrieb (siehe: Abb. 4) – bei jedem Drücken der Sendertaste wechselt das Relais
in den Gegenzustand.
Monostabiler Betrieb (siehe: Abb. 4) – das Relais wird für die programmierte Zeit aktiviert.
Impulsbetrieb (siehe: Abb. 4) – das Relais wird für die Dauer der Betätigung einer
Sendertaste aktiviert. Nach Drücken der Taste 30 Sek. lang hört der Handsender auf zu
übermitteln, was die Batterie vor Entladung schützt.
3.4.1 Parametrierung der Schaltzeit für den monostabilen Betrieb
Die Schaltzeit im monostabilen Betrieb ist werkseitig auf 5 Sekunden programmiert. Der
Benutzer kann diesen Parameter ändern, indem er einen Wert von 1 bis 255 Sek. einstellt.
Die neue monostabile Schaltzeit für den gewählten Kanal (Relais) wird mit den
Programmiertasten wie folgt parametriert:
1. Programmiertaste des gewählten Kanals zweimal
drücken – die LED-Diode erlischt.
2. Eine der aktiven Tasten des Handsenders drücken (siehe: Hinzufügung der Handsender)
– die LED-Diode blinkt abwechselnd grün und rot.
3. Die zu programmierende Zeit messen und anschließend noch einmal die Sendertaste
drücken – die Diode LED leuchtet permanent mit grünem Licht.
Im Programm D LOAD 10 wird die Schaltzeit für den monostabilen Betrieb geändert, indem
man für den gewählten Kanal einen neuen Wert an der Tastatur eingibt. Die Speicherung der
eingeführten Änderungen erfolgt mit dem Button „Zeiten speichern”.
4. Betrieb mit dem Alarmsystem
Mit den Tasten des Handsenders kann man das Alarmsystem scharf / unscharf schalten oder
Alarm auslösen / löschen. Zu diesem Zweck müssen die Klemmen der Relais, die gesteuert
werden sollen, an entsprechend programmierte Eingänge der Zentrale angeschlossen
werden.
Der Ausgang SS kann die mit dem Handsender vorgenommene Scharfschaltung /
Unscharfschaltung / Unscharfschaltung und Alarmlöschung signalisieren. Um eine solche
Signalisierung auszulösen, muss man an die Eingänge AR und AL entsprechend
programmierte Ausgänge der Alarmzentrale anschließen (an den Eingang AR einen
Ausgang, der über den Scharfschaltzustand informiert, und an den Eingang AL einen
Ausgang, der Alarm bis zum Löschen signalisiert). Die Eingänge AR und AL werden
4 Sekunden lang ab Gebrauch des Handsenders überwacht. Sollte sich in dieser Zeit der
Zustand der überwachten Eingänge ändern, wird durch den Ausgang SS die entsprechende
Signalisierung ausgelöst. Die Signalisierung wird durch Kurzschließen des Ausgangs SS mit
der Masse für die Dauer des Impulses (0,16 Sekunden) realisiert.
bistabiler Betrieb
Jumper abgenommen
Impulsbetrieb
Jumper auf zwei rechten
Pins
monostabiler Betrieb
Jumper auf zwei linken
Pins
