Satel RXH-2K - Handbuch

®
FUNKSTEUERUNG
RXH-2K/RXH-4K
rxh24k_de 07/14
Die RXH-2K/RXH-4K Funksteuerung ermöglicht die Fernsteuerung elektrischer Geräte
mittels Funksender (Handsender). Sie kann mit bis zu 340 Handsendern zusammenarbeiten.
Es werden nur die 433 MHz Sender von SATEL bedient.
In der Produktion wurden Bauelemente von Microchip Technology Inc. eingesetzt, die in
der Übertragung zwischen dem Sender und dem Empfänger einen dynamisch wechselnden
Code in der KEELOQ
®
Technologie verwenden, so dass sowohl die höchste
Nutzungssicherheit als auch Unempfindlichkeit gegen zufällige Steuerungssignale
von anderen Anlagen gesichert ist.
Die Zusammenarbeit mit dem Alarmsystem wird durch Eingänge unterstützt,
die Informationen über den Systemzustand übermitteln, so dass mit deren Hilfe die Scharf- /
Unscharfschaltung und Löschung des Alarms signalisiert werden können.
1. Beschreibung der Elektronikplatine

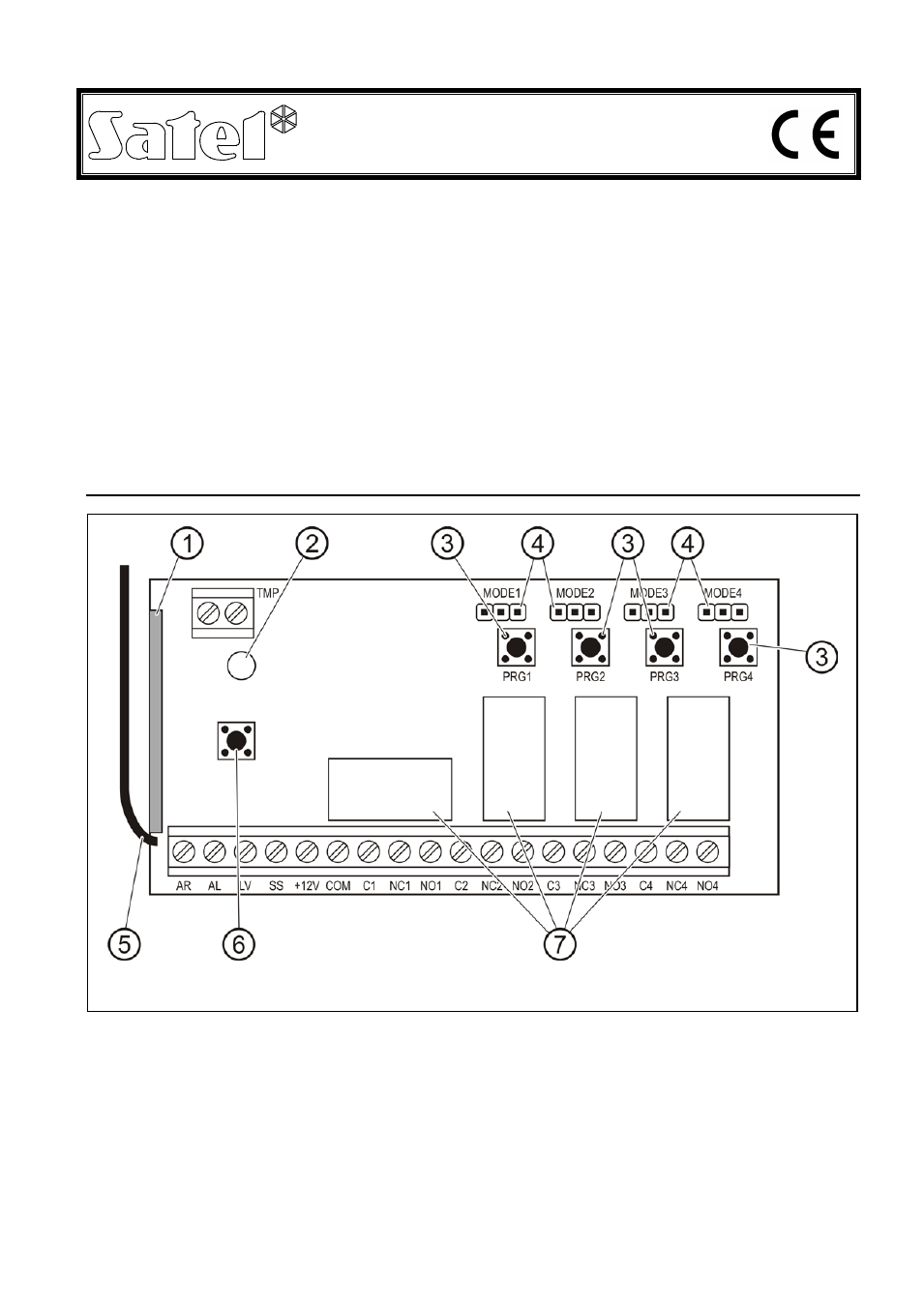

Abb. 1. Ansicht der Platine der Funksteuerung am Beispiel RXH-4K.
Erläuterung zur Abbildung 1:
1 – Überlagerungsempfänger mit hoher Empfindlichkeit und Störfestigkeit;
2 – LED-Diode;
3 – Programmiertasten (PRG1 – Kanal 1; PRG2 – Kanal 2; PRG3 – Kanal 3; PRG4
- Kanal 4);
4 – Pins zur Einstellung des Betriebsmodus der Relais (MODE1 – Kanal 1; MODE2
- Kanal 2; MODE3 – Kanal 3; MODE4 – Kanal 4);
5 – Antenne;
6 – Sabotagekontakt;
