4 installation – Sim2 C3X Benutzerhandbuch
Seite 8
8
Stellen Sie den Projektor auf eine stabile Unterlage oder benut-
zen Sie bei Deckeninstallation den Bügel des Zubehörs.
AChTUNG: Befolgen Sie bei der Deckenmontage mittels
Aufhängebügel strikt die dem Bausatz beiliegenden Instal-
lations- und Sicherheitsanweisungen. Falls ein nicht von SIM2
Multimedia gelieferter Bügel eingesetzt wird, vergewissern Sie
sich, dass der Projektor in einem Abstand von mindestens
65 mm von der Decke angebracht wird und dass der Bügel
nicht die Belüftungsschlitze verschließt.

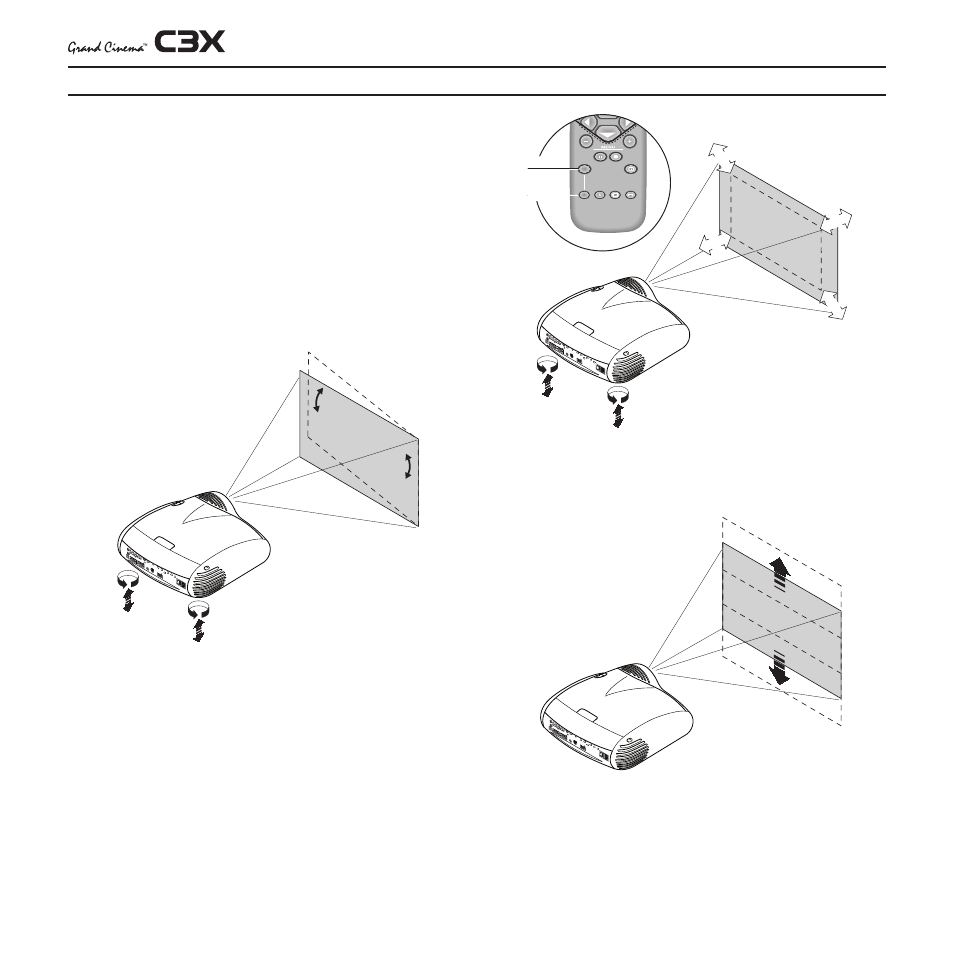

Sollte das projizierte Bild nach rechts oder links geneigt sein, be-
nutzen Sie die Stellschraube der Projektorfüße, um den unteren
Rand der Bildwiedergabe der Leinwand anzupassen (Abb. 6).
+12
V
USB 1
.1
R/Cr
CONTR
OL (RS2
32)
GRAPHICS R
GB
C/Y
B/Cb
HV
S-VIDEO
AUDIO O
UT
HDMI 1
REM
OTE
3
2
S-VIDEO
MEN
U
ESC
INPU
T
1
5
4
0
I
Abb. 6
Stellen Sie den Projektor in der gewünschten Entfernung von der
Leinwand auf: die Größe des projizierten Bildes hängt von dem
Abstand zwischen dem Projektorobjektiv und der Leinwand und
von dem vorgegebenen Zoom ab.
Benutzen Sie den Motorzoom (Abb. 7), um die Bildwiedergabe
zu vergrößern oder zu verkleinern.
Benutzen Sie die Scharfeinstellung des motorgesteuerten Objek-
tivs (Abb. 7) für die maximale Auflösung der Bildwiedergabe;
bei genauer Scharfeinstellung muss bei Annäherung an die
Leinwand jeder einzelne Bildpunkt des Bildes zu erkennen sein
(Abb. 7).
+12
V
USB 1
.1
R/Cr
CONTR
OL (RS2
32)
GRAPHICS R
GB
C/Y
B/Cb
HV
S-VID
EO
AUDIO O
UT
HDMI 1
REM
OTE
3
2
S-VIDEO
MEN
U
ESC
INPU
T
1
5
4
0
I
ZOOM
ZOOM
ZOOM
ZOOM
F1
FOCUS
AUTO
ASPECT
VCR
HELP
ZOOM
F2
ZOOM
FOKUS
FOKUS
FOKUS
FOKUS
Abb. 7
Zur Zentrierung des Bildes können Sie die Motorsteuerung des
Objektivs benutzen. Es sind vertikale und horizontale Verschie-
bungen möglich (Abb. 8).
+12
V
USB 1
.1
R/Cr
CONTR
OL (RS2
32)
GRAPHICS R
GB
C/Y
B/Cb
HV
S-VIDEO
AUDIO O
UT
HDMI 1
REM
OTE
3
2
S-VIDEO
MEN
U
ESC
INPU
T
1
5
4
0
I
Abb. 8
Abb. 8
Falls diese Verschiebung nicht ausreichen sollte, neigen Sie den
Projektor und benutzen Sie zur Nachstellung die die im Instal-
lationsmenü verfügbare Trapez - Funktion, um die Verzerrung
zu beheben (Abb. 8a).
4 INSTAllATION
