TE Technology TCA - Handbuch (Seite 13)

TE
TECHNOLOGY, INC.
13/24
http://www.tetech.com email: [email protected]
TE TECHNOLOGY, INC.
TCA A
(mm)
B
(mm)
L (mm) W (mm)
AC-027, CP-036 104,6 127 107 85
AC-046, CP-065 104,6 152.4 132 85
CP-061, AC-053 88,9 139,7 132 82
CP-121 172,2 127 157 157
AC-073,
CP-110, CP-127
114,3 190,5 157 97
CP-200, CP-200HT,
CP-200TT, CP-200HTTT
161 241,3 221 157
AC-162,CP-218 161 241,3 221 145
AC-140, AC-194 161 246,4 230 145
LC-035 104,6 127 167* 85
LC-061 104,6 152,4 192* 85
LC-200 161 241,3 281* 157
TCA A
(mm)
B
(mm)
L (mm) W (mm)
AC-027, CP-036 104,6 127 107 85
AC-046, CP-065 104,6 152.4 132 85
CP-061, AC-053 88,9 139,7 132 82
CP-121 172,2 127 157 157
AC-073,
CP-110, CP-127
114,3 190,5 157 97
CP-200, CP-200HT,
CP-200TT, CP-200HTTT
161 241,3 221 157
AC-162,CP-218 161 241,3 221 145
AC-140, AC-194 161 246,4 230 145
LC-035 104,6 127 167* 85
LC-061 104,6 152,4 192* 85
LC-200 161 241,3 281* 157

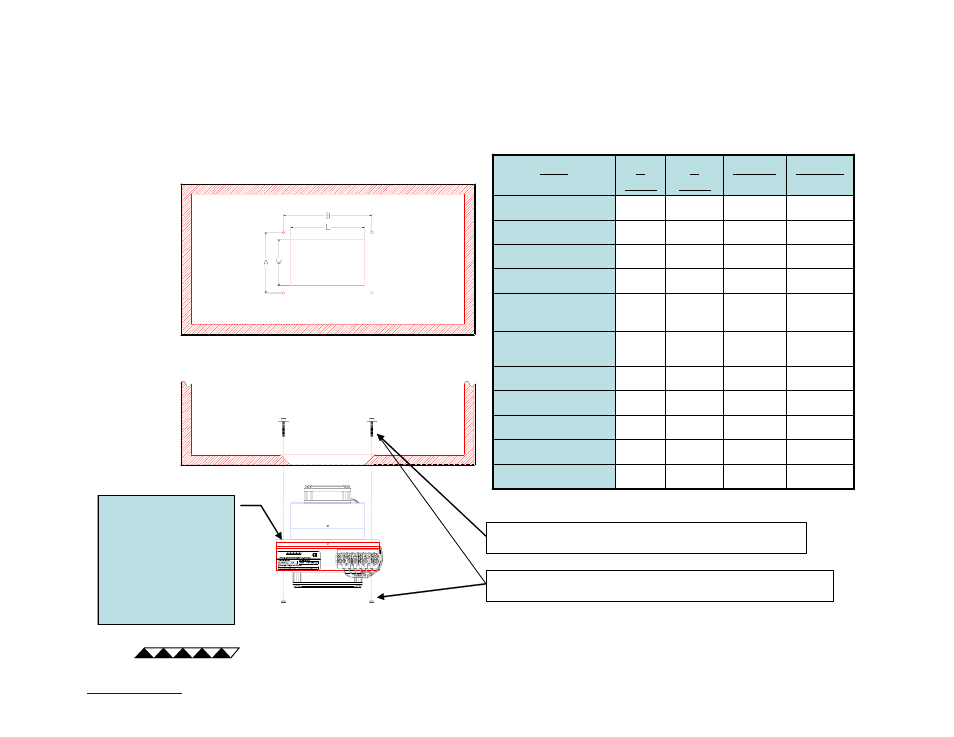

TCA Montageloch Abmessungen
SCHRAUBE UND UNTERLEGSCHEIBE NUR FÜR FOR: AC-027, AC-
046, AC-053, CP-036, CP-061, CP-065, CP-121, LC-035, LC-061
BOLZEN, MUTTER UND UNTERLEGSCHEIBE FÜR: AC-073, AC-162, AC-140,
AC-194, CP-110, CP-127, CP-200, CP-218, LC-200
ANM.: Nur AC-xxx Einheiten
haben Dichtungsring für die
Abdichtung der Öffnung.
Verwenden Sie Dichtringe
und passende
Dichtungsmittel auf der
Oberfläche des
Dichtungsrings und der
Befestigungsmittel, um die
Klassifizierung für die
Dichtung zu erreichen.
* Diese Länge ist erforderlich, um Überschneidung mit der Verrohrung zu
verweiden. Die Vorderfäche des Kühlkörpers dichtet nicht vollständig gegen die
äußere Oberfläche der Öffnung ab.
