Typisch LC-xxx TCA
Typisch CP-xxx oder AC-xxx TCA

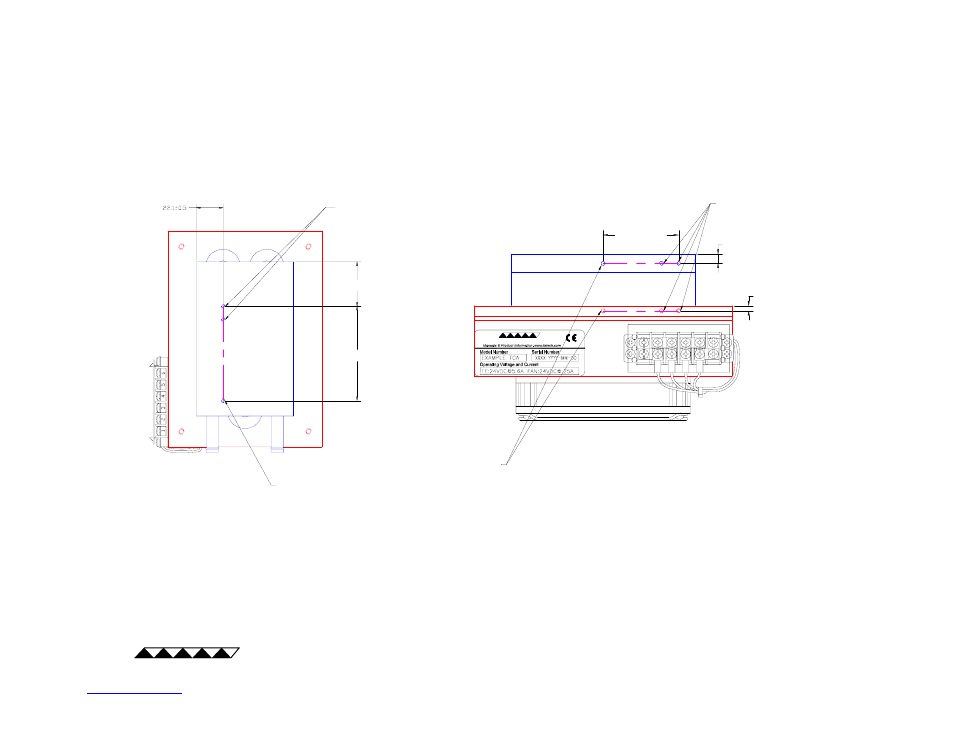

Zulässige Positionen für weitere Löcher zur
Montage von Schutzeinrichtungen
1.
Alle Angaben in mm.
2.
Direkt an der Basis des Kühlkörpers befestigen, wenn Löcher zum Kühlkörper hinzugefügt werden; direkt an der
kalten Seite befestigen (Basis des Wärmekörpers, Kaltplatte, oder Flüssigkeits-Wärmetauscher), wenn Löcher zur
kalten Seite hinzugefügt werden. Keine Druckkräfte vom Kühlkörper zur kalten Seite anwenden.
3.
Andere Positionen als die gezeigten können für Schutzeinrichtungen akzeptabel sein. Kontaktieren Sie TE
Technology für Hilfe bei der Platzierung von Schutzeinrichtungen an anderen Stellen auf dem TCA.
Notes:
TE
TECHNOLOGY, INC.
DURCH NUTZER HINZUGEFÜGTE LÖCHER
Ø4 mm MAX., 9,7 MM TIEF MAX.
NICHT DURCHBRECHEN
VORBEREITETES LOCH FÜR TEMPERATURSENSOR
ODER ANDERE SCHUTZEINRICHTUNGEN
25 mm, MIN.
NACH ERFORDERNIS
WIE ERFORDERLICH
VORBEREITETES LOCH FÜR TEMPERATURSENSOR
ODER ANDERE SCHUTZEINRICHTUNGEN
(POSITION KANN VARIIEREN)
WIE
ERFORDERLICH
WIE ERFORDERLICH
DURCH NUTZER
HINZUGEFÜGTE LÖCHER
Ø4 mm MAX.,
9,7 MM TIEF MAX.
