Anschlüsse
VORSICHT:
Schalten Sie vor dem Herstellen von Verbindungen alle Geräte aus.
<
Lesen und beachten Sie die Hinweise in den Bedienungsanleitun gen aller Komponenten, die Sie am CD-RW890 betreiben möchten.
<
Achten Sie auf korrekten, sicheren Anschluss. Vermeiden Sie Brummen und Rauschen, indem Sie Kabel nicht bündeln oder parallel zueinander
<
verlegen.

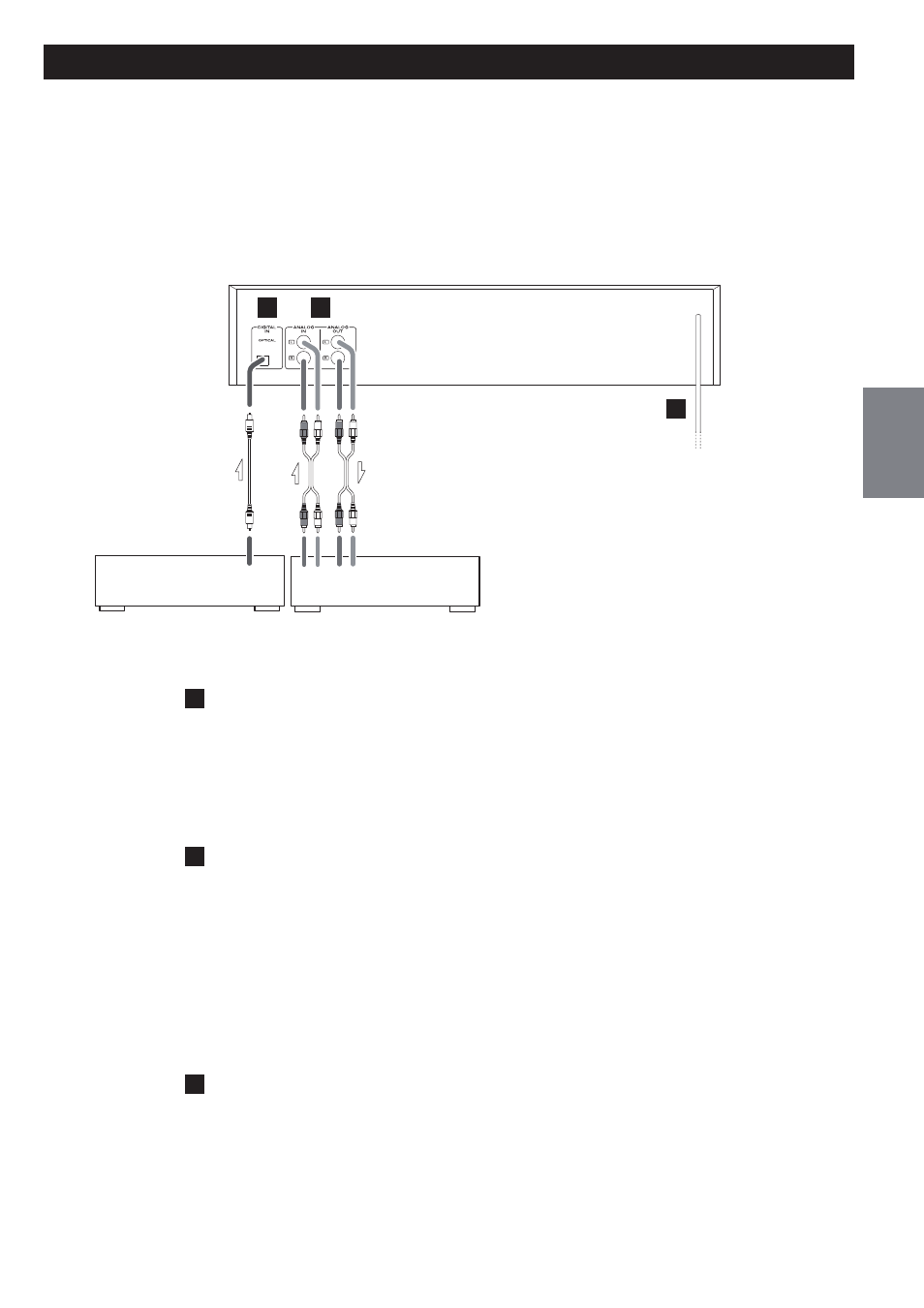

CD-Player, MD Deck, usw.
Verstärker
DIGITAL OUT
REC PLAY
A
DIGITAL IN-Anschluss
Um beispielsweise das Signal eines CD-Players digital zu übertragen, verbinden Sie diesen
Anschluss mittels handelsüblichen optischen Leiters mit dem Digitalausgang der digitalen
Signalquelle.
Bewahren Sie die mitgelieferte Schutzkappe auf, um den optischen Anschluss bei
<
Nichtverwendung vor Staub und Beschädigung zu schützen.
B
ANALOG IN/OUT-Buchsen
Über diese Buchsen wird ein analoges Stereosignal ein-/ausgegeben. Schließen Sie bei-
spielsweise einen Verstärker mittels handelsüblicher RCA (Cinch) Kabel an.
CD-RW890
Verstärker
ANALOG OUT
q CD-R (TAPE) PLAY
ANALOG IN
q CD-R (TAPE) REC
Schließen Sie die Kabel, wie folgt, an:
weißer Stecker
q weiße Buchse (L: linker Kanal)
roter Stecker
q rote Buchse (R: rechter Kanal)
C
Netzkabel
Nachdem alle anderen Anschlüsse vorgenommen wurden, verbinden Sie den Netzstecker
mit einer Wandsteckdose.
Vergewissern Sie sich, dass die Netzspannung der verwendeten Steckdose den
Angaben auf der Rückseite des CD-RW890 entspricht. Ziehen Sie nicht am Kabel, um die
Netzverbindung zu trennen. Ziehen Sie den Stecker aus der Steckdose.
Ziehen Sie den Netzstecker, falls der CD-RW Recorder über einen längeren Zeitraum nicht
<
betrieben wird.
Wandsteckdose
