Anslutningar

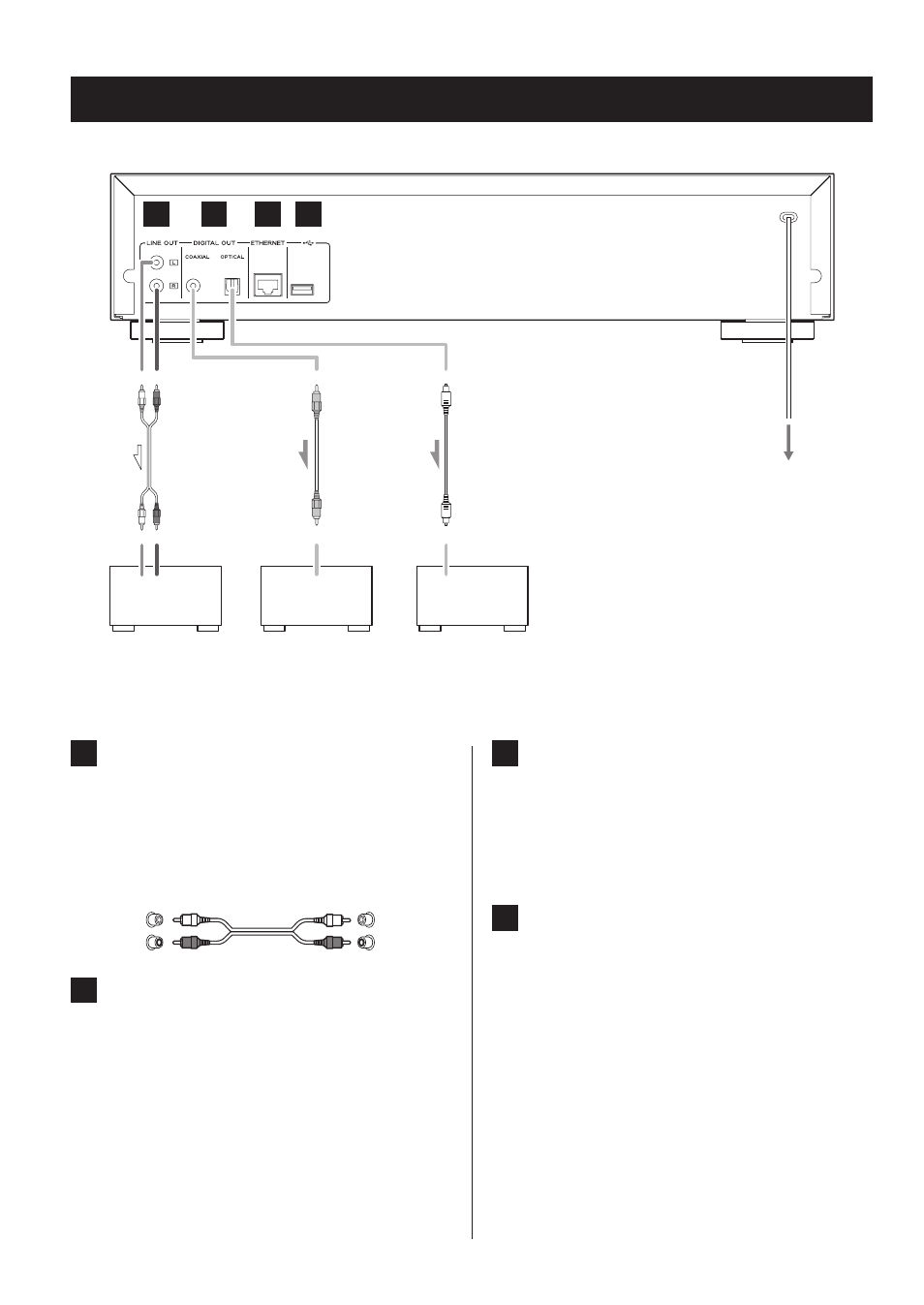

A B C D
DIGITAL IN
(OPTICAL)
DIGITAL IN
(COAXIAL)
L R
Eluttag
A
Analogt ljudutgångsjack (LINE OUT)
Dessa matar ut analoga ljudsignaler.
Använd den medföljande RCA-ljudkabeln för att
ansluta denna enhetens utgångsjack till ljudingångs-
jack på en förstärkare.
Anslut den vita kontakten på ljudkabeln till det vita (L)
jacket och den röda kontakten till det röda (R) jacket.
Vit (L) Vit (L)
Röd (R) Röd (R)
B
Digitala ljudutgångskontakter (DIGITAL OUT)
Detta är utgångar med digitalt ljud. Anslut en av
denna enhetens digitala ljudutgångskontakter
(COAXIAL eller OPTICAL) till den digitala ljudingångs-
kontaken på en förstärkare eller digital inspel nings-
enhet som en CD-inspelningsenhet. (De kan anslutas
till olika enheter åt samma gång.)
COAXIAL: Koaxial digitalkabel (RCA)
OPTICAL: Optisk digitalkabel (TOS)
C
ETHERNET-porten
Använd kommersiellt tillgänglig LAN-kabel för denna
port när du ansluter till ett trådbundet nätverk eller
internetanslutning.
o När du ändrar ingångskällan, kommer denna port
att identifieras som ”NET”.
D
USB-port
Använd för att ansluta ett USB-flashminne till enheten.
o När du ändrar ingångskällan, kommer denna port
att identifieras som ”USB(R)”.
o Du kan inte ansluta en iPod/iPhone här.
o Anslut inte datorer eller liknande enheter till en
enhetens USB-portar. Ljud från datorn kan inte
matas in genom enhetens USB-portar.
Ljudinmatning
Förstärkare eller digital inspel-
ningsenhet (CD-inspelare,
MD-däck, o.s.v.)
Effektförstärkare etc.
RCA k
oaxial dig
ital k
abel
Optisk dig
ital k
abel
RCA-ljudk
abel
Nätk
abel
