Collegamenti
A
B
C D
DIGITAL IN
(OPTICAL)
DIGITAL IN
(COAXIAL)
L R
Presa di
corrente

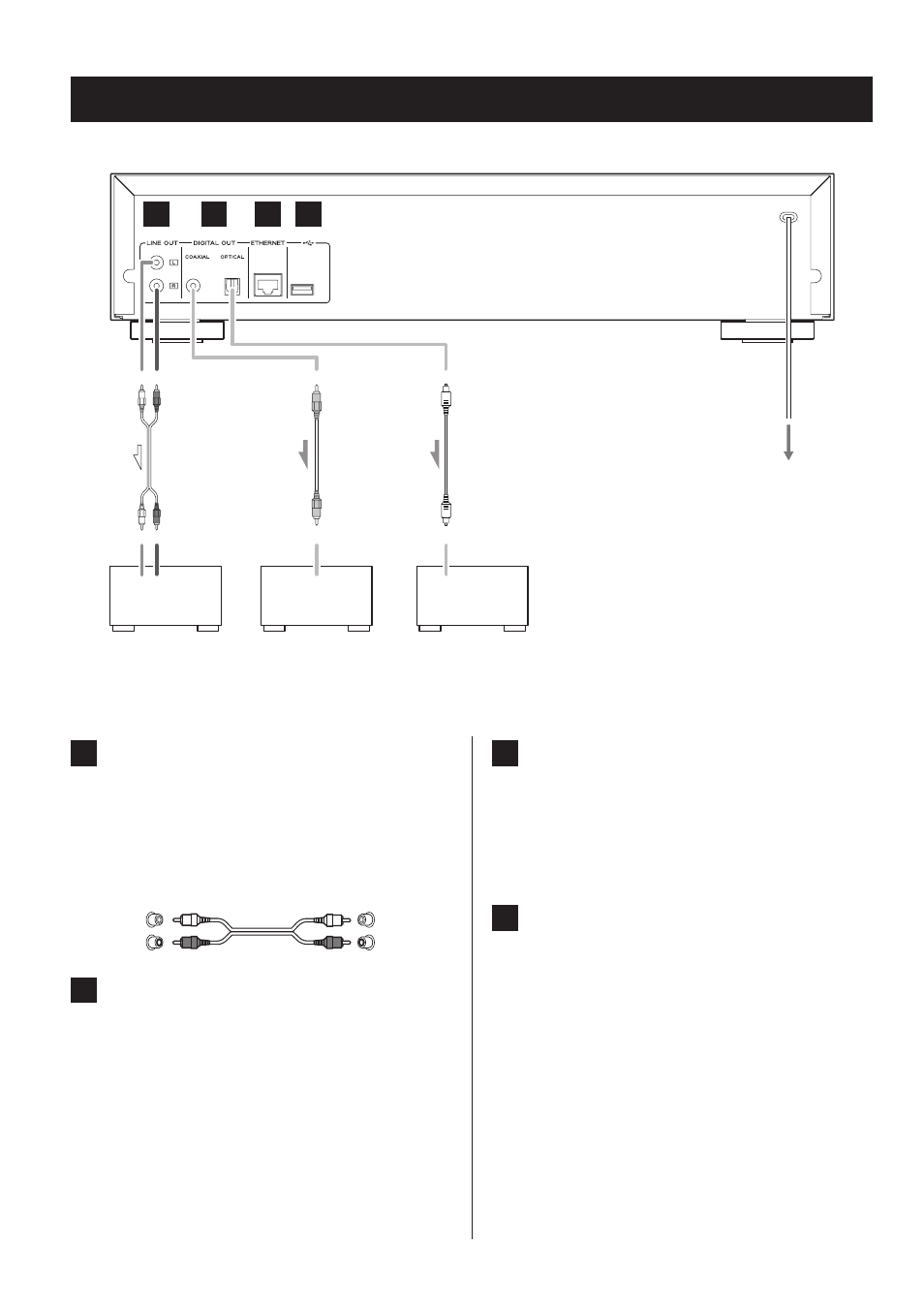

A
Prese di uscita audio analogica (LINE OUT)
Queste mandano in uscita segnali audio analogici.
Usare il cavo audio RCA in dotazione per collegare le
prese di uscita di questa unità alle prese di ingresso
audio di un amplificatore.
Collegare lo spinotto bianco del cavo audio alla presa
bianca (L) e quello rosso alla presa rossa (R).
Bianco (L)
Bianco (L)
Rosso (R)
Rosso (R)
B
Connettori di uscita audio digitale (DIGITAL
OUT)
Questi sono uscite per l’audio digitale. Collegare uno
dei connettori di uscita audio digitale di questa unità
(coassiale o ottica) al connettore di ingresso audio digi-
tale di un amplificatore o dispositivo di registrazione
digitale come un registratore di CD (possono essere
collegati contemporaneamente a dispositivi differenti).
COAXIAL: Cavo digitale coassiale (RCA)
OPTICAL: Cavo digitale ottico (TOS)
C
Porta ETHERNET
Usare un cavo LAN disponibile in commercio per col-
legare questa porta quando ci si collega a una rete
cablata o una connessione a Internet.
o
Quando si cambia la sorgente di ingresso, questa
porta è identificata come "NET".
D
Porta USB
Usare per collegare un chiavetta USB per l’unità.
o
Quando si cambia la sorgente di ingresso, questa
porta è identificata come "USB(R)".
o
Un iPod/iPhone non può essere collegato qui.
o
Non collegare computer o dispositivi simili alle porte
USB di questa unità. L’audio da un computer non
può essere immesso tramite le porte USB di questa
unità.
Audio input
Amplificatore o disposi-
tivo di registrazione
digitale (registratore di
CD, MD ecc).
Amplificatore ecc.
Ca
vo dig
itale coassiale R
CA
Ca
vo dig
itale ottico
Ca
vo audio R
CA
Ca
vo di alimentazione
