10

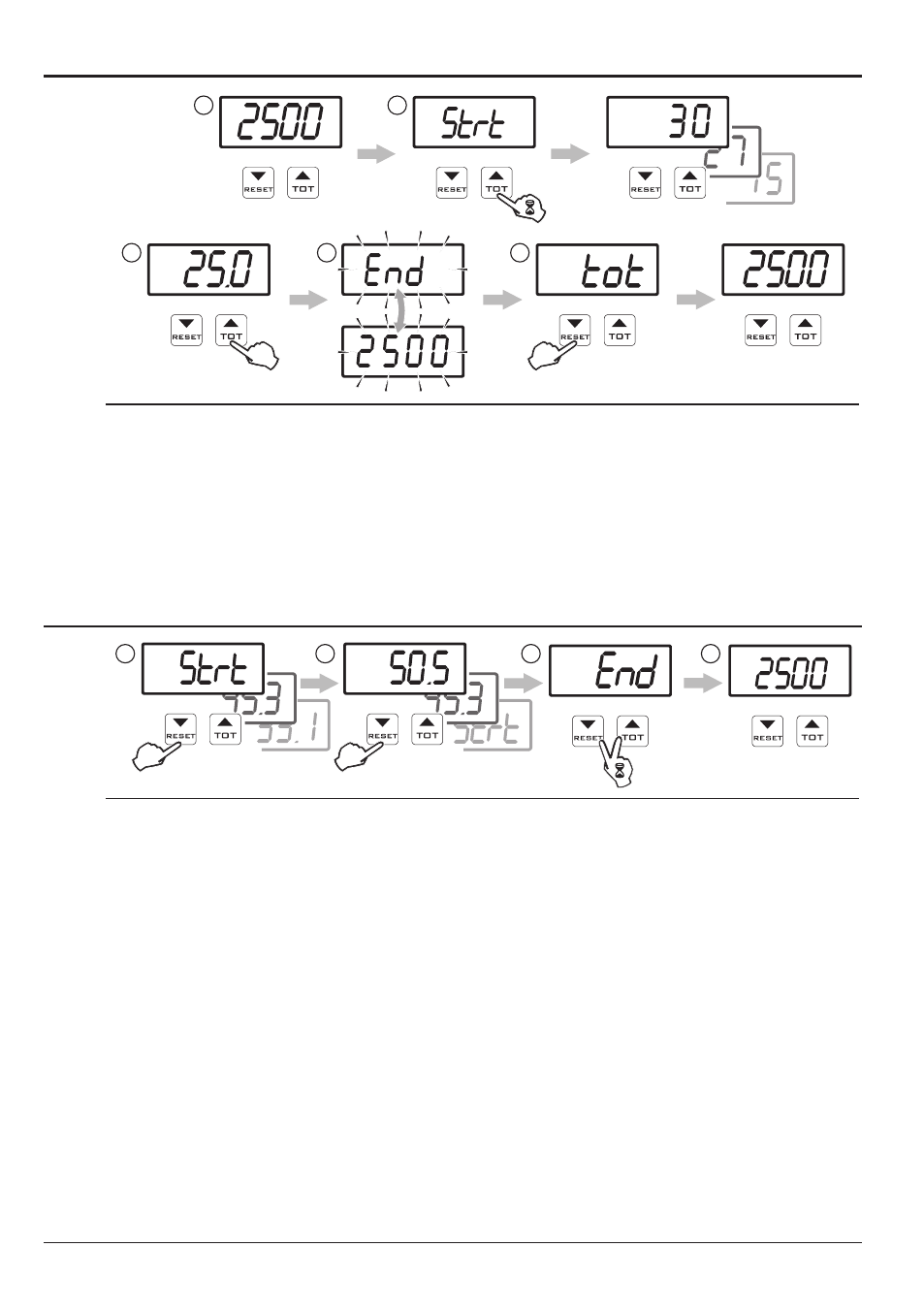

4.3.3 Funktionsweise Mode 0 - Mode 2
1 2
3 4 5
1) Nach Einschaltung wird der Wert der in den Tank zu ladenden Flüssigkeit angezeigt.
2) Um die Beschickungsprozedur zu starten, drücken Sie auf die Taste
tot bis die Schrift "Strt" er-
scheint; der Wert der Gesamtmenge an geladener Flüssigkeit wird gleichzeitig angezeigt.
3) Beim drücken der Taste
tot wird die sofortige Menge der in den Tank gepumpten Flüssigkeit angezeigt,
vorangemeldet von einer Schrift "Lit" (oder "GAL"). Ein zweiter Druck zeigt erneut die in den Tank
eingegebene Flüssigkeitsmenge an.
4) Wenn der vorgegebene Wert erreicht ist, wird die Schrift
"enD" angezeigt, abwechseldn mit der Ge-
samten in den Tank eingeführte Flüssigkeitsmenge. Wenn die vorgegebene Flüssigkeitsmenge erreicht
ist, stellt die Vorrichtung den Strom zum Tank automatisch ein.
4.3.4 Unterbrechung/Stopp vor Erreichen der programmierten Menge
1 2 3 4
1) Während dem Befüllungsverfahren kann durch Drücken der Taste reSet die Pumpe momentan ange-
halten werden; am Display wird die Meldung "Strt" angezeigt.
Wird dagegen die momentane Menge angezeigt, wird die Meldung "Strt" nicht zur Anzeige gebracht: um
sie aufzuzeigen, die Taste tot drücken.
2) Um das Befüllungsverfahren fortzusetzen, erneut die Taste reSet drücken.
3) Um das Befüllungsverfahren vor Erreichen des programmierten Grenzwerts abzuschließen, die Tasten
gleichzeitig so lange drücken, bis die Meldung
"enD" angezeigt wird.
4) Die Zählung ist beendet und das Display zeigt erneut die programmierte Flüssigkeitsmenge an.
