ARAG ORION Tank filling system Benutzerhandbuch
Seite 5
5
3.1
elektrische Anschlussverbindungen
Das Tankfüllungssystem muss mit den in der Ausrüstung vorgesehenen Kabeln angeschlossen
werden.

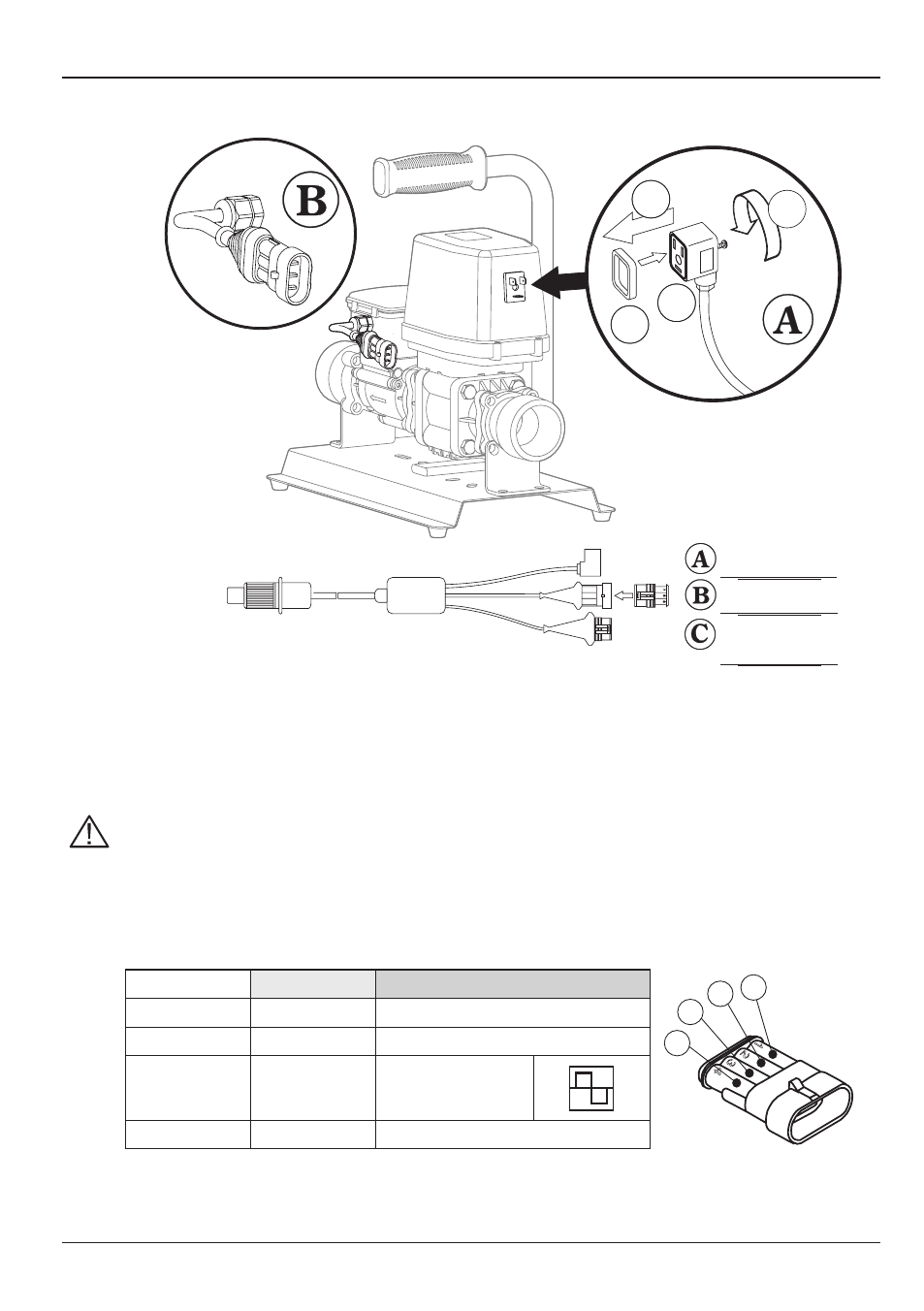

- Ventilschutzkappe abnehmen
- Fügen Sie die Dichtung (
1, Abb. A) am Verbinder (2, Abb. A) an und schließen Sie diesen durch
vollständiges Andrücken an (
3, Abb. A):. Achten Sie beim Einführen darauf dass die Stromanschlüsse
auf dem Ventil nicht verbogen werden.
- Schraube (
4 auf Abb. A) bis zur kompletten Befestigung schrauben.
AcHtUnG: Wenn die Dichtung nicht richtig positioniert wurde, kann es zum eindrin-
gen von Wasser in den Stecker und das Ventil kommen, was die Gefahr einer Be-
schädigung der Vorrichtung mit sich bringt.
AnScHLieSSen Sie Die StromVerSorGUnG nicHt mitteLS Der DireKten
FAStonAnScHLÜSSe An.
Verbindungen Verbinder Bravo (
c):
Farbe
Position
Verbindung
Blau
1
GND
Braun
2
+12 VDC
Gelb/Grün
3
Signal
(Rechteckwelle)
Schwarz
4
Pumpensteuerung
4
3
2
1
12 Vdc
zu Flussmesser
ventilkabel
zu Komputer
(z.B Bravo 400s
Bravo 300s)
.
,
1
2
3
4
3
2
1
4
