GND
Video (gelb)
Spannung
VDC (rot)
Videoausgang

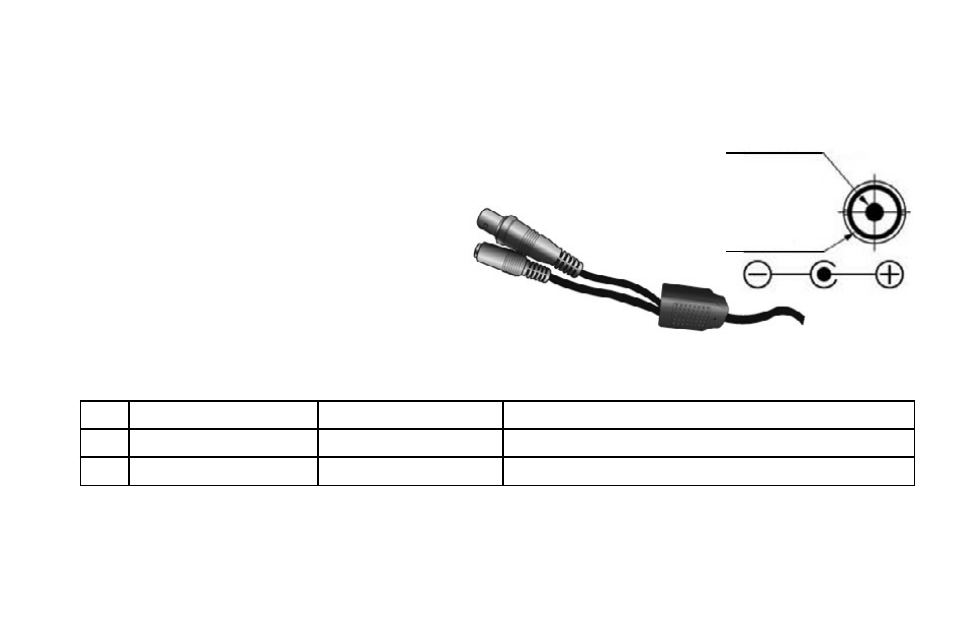

5. Anschluss
5.1 Anschluss an Monitor und Spannungsversorgung
Funktion Anschlussfarbe Bemerkungen
1 Videoausgang Gelb ,0 Vss
2 Spannungsausgang Rot VDC (0V~5V), max. ,W/80mA
• Videoausgang an den Videoeingang des
Monitors anschließen.
• Netzteil an den Stromversorgungseingang
anschließen.
• Verwenden Sie eine Spannungsversorgung,
die VDC (Gleichspannung) liefert.
• Das Netzteil muss mindestens 80mA
(bei VDC) liefern können.
