DC-Objektiv
Das Objektiv ist im Lieferumfang der Kamera nicht enthalten. Kaufen Sie ein Objektiv,
das Ihren Anforderungen gerecht wird. Diese Kamera ist mit Objektiven mit C- und CS-
Anschluss kompatibel.

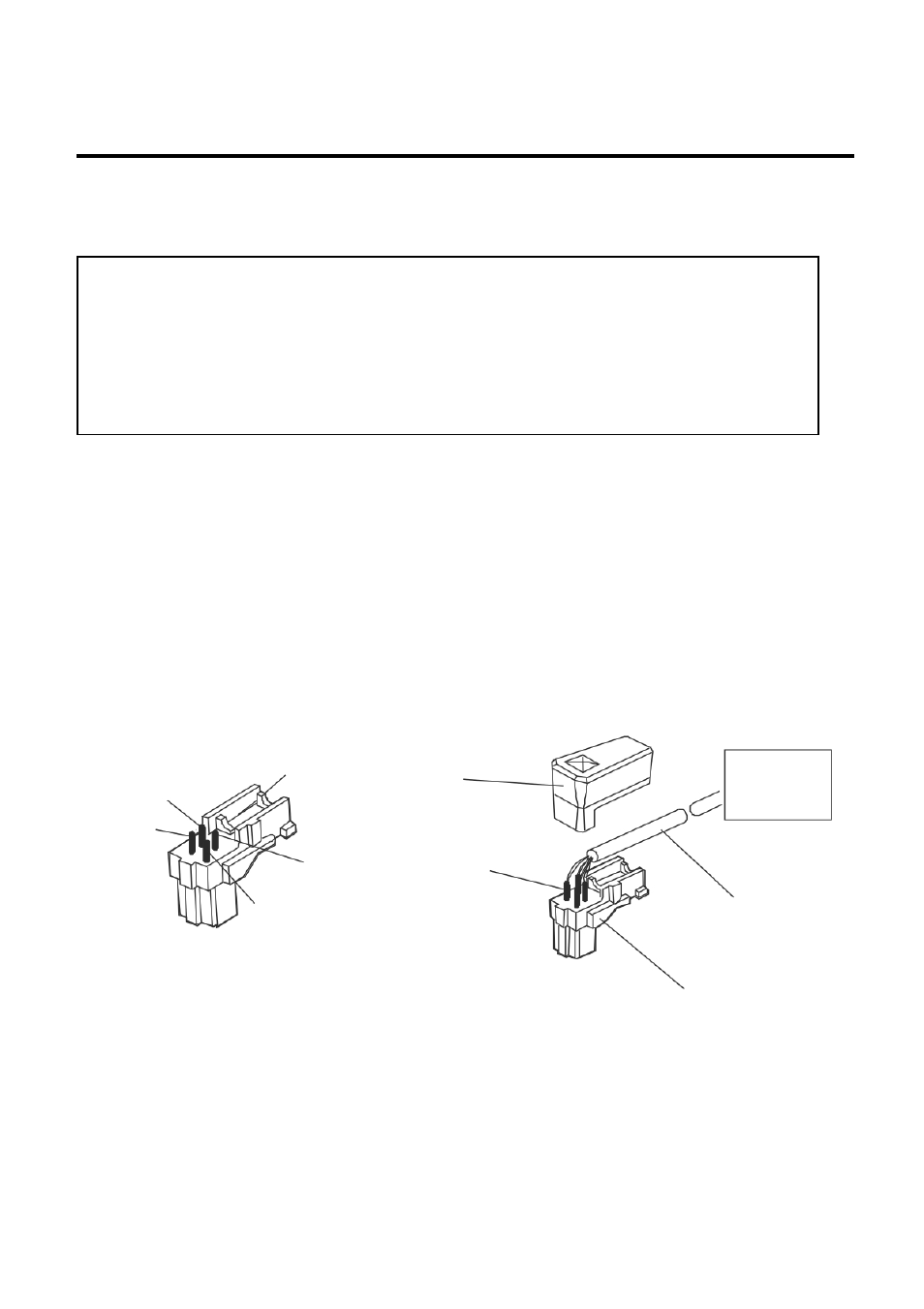

<INSTALLATION EINES OBJEKTIVS MIT AUTOMATISCHER BLENDE>
1. Entfernen Sie den Objektivdeckel und bringen Sie das Objektivkabel wie unten
gezeigt an.
2. Entfernen Sie den Schutzdeckel und bringen Sie das Objektiv an der Kamera an,
indem Sie es im Uhrzeigersinn aufschrauben.
< Hinweise >
*) Um die Hauptfunktionen nutzen zu können, wird die Verwendung eines
Auto Iris Objektivs mit DC-Typ empfohlen.
Wenn das Objektiv mit Fingerabdrücken oder anderen Spuren verunreinigt
ist, kann die Bildqualität leiden.
*) Es wird empfohlen, ein hochwertiges Objektiv zu verwenden, um die
Bildqualität unter geringen Lichtverhältnissen zu verbessern.
● Videotyp:
Pin 1 --- Rot (Netz)
Pin 2 --- N.C
Pin 3 --- Weiß (Videosignal)
Pin 4 --- Schwarz (Erde)
● DC-Type:
Pin 1 --- Dämpfung-
Pin 2 --- Dämpfung+
Pin 3 --- Antrieb+
Pin 4 --- Antrieb-
Pin 3
Pin 1
Band
Pin 4
Pin 2
Anschluss-
abdeckung
Schrumpf-
schläuche
Automat.
Blende
Blendensteuer-
ungskabel
Anschluss
