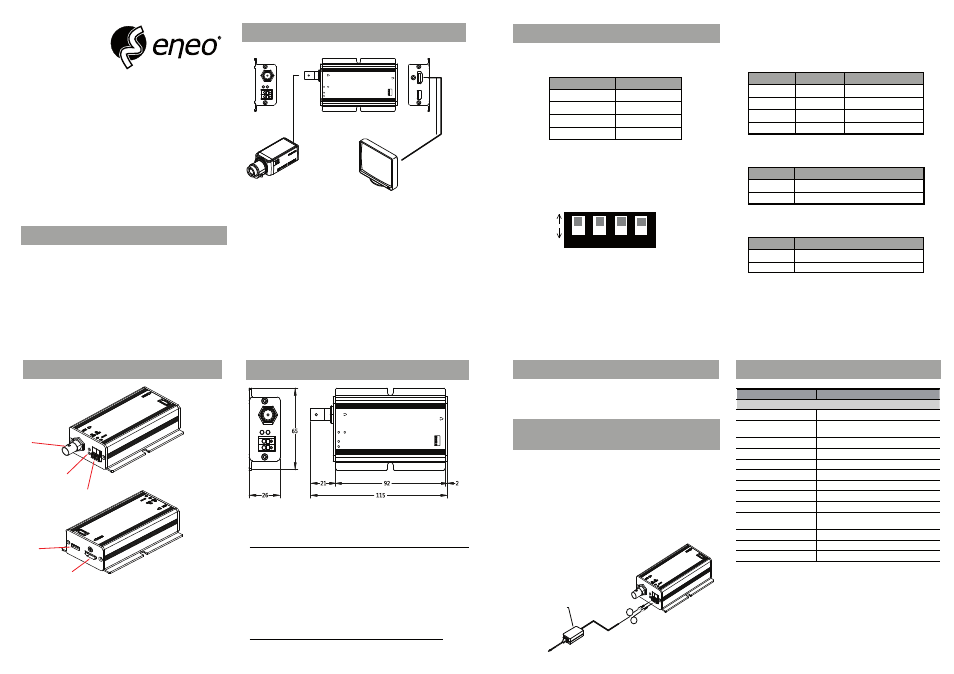

Eneo HDA-2002EC - Handbuch

1. Wandelt das HD-SDI-Signal in HDMI um.
2. Automatische Erkennung des Eingangssignals.
3. Es können 4 Arten von Eingagnssignalen
ausgewählt werden.
4. Mit Hilfe des Modus-Auswahlschalters können
Ausgangsarten eingestellt werden.
1. Verbinden Sie den HD-SDI-Ausgang einer Kamera oder eines
anderen Geräts mit dem HD-SDI-Eingang des Konverters.
2. Verbinden Sie den HDMI-Ausgang des Konverters mit
einem HDMI-Eingang Ihres Monitors.
3. Stellen Sie die Stromversorgung sicher.
4. Stellen Sie sicher, dass das Ausgangssignal
mit dem Eingangssignal übereinstimmt.
① HD-SDI-Eingang
② LED
③ Spannungseingang
① Modus-Auswahlschalter
② HDMI-Ausgang
EIGENSCHAFTEN
TEILEBEZEICHNUNG UND FUNKTION
Rote LED: Leuchtet auf beim Einschalten.
Grüne LED: Leuchtet auf,
wenn HD-SDI-Eingang verwendet wird.
LED-Status
KONVERTER ANSCHLIESSEN
Der Konverter unterstützt acht Arten von Eingangssignalen
(siehe Tabelle unten).
1920x1080p30
60Hz 50Hz
1920x1080i60
1280x720p60
1280x720p30
1920x1080p25
1920x1080i50
1280x720p50
1280x720p25
Aus
Ein
Mit Hilfe des Modus-Auswahlschalters können
vier Ausgangsarten eingestellt werden.
Die Reihenfolge der möglichen Modi ist mit entsprechenden
Nummern von links nach rechts geordnet.
Standardmäßig ist Off (Aus) eingestellt.
Schalter 1,2: Einstellung des Video-Ausgangssignals
Schalter 3: Bildschirmmenü On (Ein)/Off (Aus).
Schalter 4: Farbmuster Ein / Aus
VIDEO-EINGANG / -AUSGANG
Schalter 1,2: Einschalten des Ausgangssignals
Es gibt vier Arten von Ausgangssignalen
Bildschirmmenü On (Ein)/Off (Aus)
Farbmuster einstellen
Schalter 1
Aus
Ein
Aus
Ein Aus
Aus
Ein
Ein 1080p60 (Standard)
1080p60RB
1080i60
720p60
Schalter 2 Ausgangsart
HD-SDI zu HDMI
※ Lesen Sie bitte diese Bedienungsanleitung
vor der Inbetriebnahme des Produkts sorgfältig durch.
Konverter
LCD/LED-Monitor
ABMESSUNGEN
eneo® ist eine eingetragene Marke von
VIDEOR E. Hartig GmbH.
Exklusive Distribution nur durch
spezialisierte Handelskanäle.
VIDEOR E. Hartig GmbH
Carl-Zeiss-Straße 8 · 63322 Rödermark/
Germany
Tel. +49 (0) 6074 / 888-0 · Fax +49
(0) 6074 / 888-100
www.videor.com
www.eneo-security.com
Enthält der HD-SDI-Signal eine Audio-Spur,
so wird per HDMI sowohl Audio- als auch Video-Signal
parallel übertragen.
AUDIO EIN- / AUSGANG
VORSICHT BEIM ANSCHLIESSEN
AN DAS STROMNETZ
Beim Anschließen des Konverters an das Stromnetz,
schließen Sie zuerst das Netzteil an den Konverter und
verbinden Sie dann das Netzteil mit dem Stromkabel.
Wenn Sie den Stromkabel zuerst an das Stromnetz
anschließen, könnten Stromschlag oder
Geräte-Beschädigung die Folge sein.
Die + / - Anschlüsse dürfen beim Verbinden des Netzteils
an den Konverter nicht vertauscht werden,
sonst kann das Gerät beschädigt werden.
DC12V
Netzteil(Option)
+
-
Betriebsanleitung
①
Eingang
Ausgang
TECHNISCHE DATEN
HDMI
Modus 1
Ein Aus
2 3 4
DC12V
SDI
Link PWR R G
+
_
21 2
115 26
65
HDMI
Modus 1
Ein Aus
2 3 4
DC12V
SDI
Link PWR R G
+
_
92
(Größe:mm)
Schalter 3: Bildschirmmenü einstellen
Schalter 4: Farbmuster einstellen
HDMI
Modus 1
Ein Aus
2 3 4
DC12V
SDI
Link PWR R G
+ _
Schalter 4
Aus
Ein Farbmuster Off (Aus) (Standard)
Farbmuster On (Ein)
Farbmuster
Schalter 3
Aus
Ein Bildschirmmenü Off (Aus) (Standard)
Bildschirmmenü On (Ein)
Bildschirmmenü
Technische Änderungen
vorbehalten.
© Copyright by
VIDEOR E. Hartig
GmbH 08/2014
②
③
①
②
Modell HDA-2002EC
Video-Eingang 1CH (HD-SDI SMPTE 292M)
Video-Eingang (Auflösung)
SMPTE 272M (1080i50/60, 1080p25/30)
SMPTE 296M (720p25/30/50/60)
Video-Ausgang 1CH (HDMI)
Video-Ausgang (Auflösung) 1080p60RB, 1080p60, 1080i60, 720p60
Audio-Ausgang 2CH (links, rechts)
Status-LED Power LED (rot), Link LED (grün)
Modus-Schalter 4 Schalter zum Einstellen der Betriebs-Modi
Eingangsspannung 12 VDC
Leistungsaufnahme Max. 4W
Betriebs-Temperatur /
Luftfeuchtigkeit
+0°C bis +50°C / 20%RH bis 80%RH
Abmessungen (B x T x H) 115 x 65 x 26 mm
Gewicht
ca. 140 g
Zertifikate KC, FCC, CE, RoHS, HDcctv
Technische Daten
