Eneo F04Z0310NDDC Benutzerhandbuch
Seite 4
Für
Kameraformat
1/2” und/oder 1/3”
Blenden-
bereich/Mount
Max. Öffnung bis min.
F125** / CS-Mount
Nadelöhrobjektiv:
F2,5 - F360 / C-Mount
Spannungs-
versorgung*
+8-16VDC
Strom-
aufnahme
Galvanometer: <35mA
Servo-Motor: <50mA
Eingangs-
Signal*
0,5 - 1,0Vss F(BAS)
Eingangs-
Impedanz*
Hochohmig
Blenden-
verstellzeit
Ca. 2 sec.
Wiederkehr-
genauigkeit*
±15% bei +20°C
Empfindlich-
keit*
< 10% Video-Signal
Temperatur-
bereich
-20°C bis +50°C
Automatischer
Blenden-
verschluss
Ja
Anschlussbelegungen
a) AI-Objektive:
rot: DC-Versorgungsspannung
weiß: Video-Signal
Schirm/schwarz: Masse (-)
b) DC Control-Objektive
1
2
3
4
Schirm: nicht angeschlossen

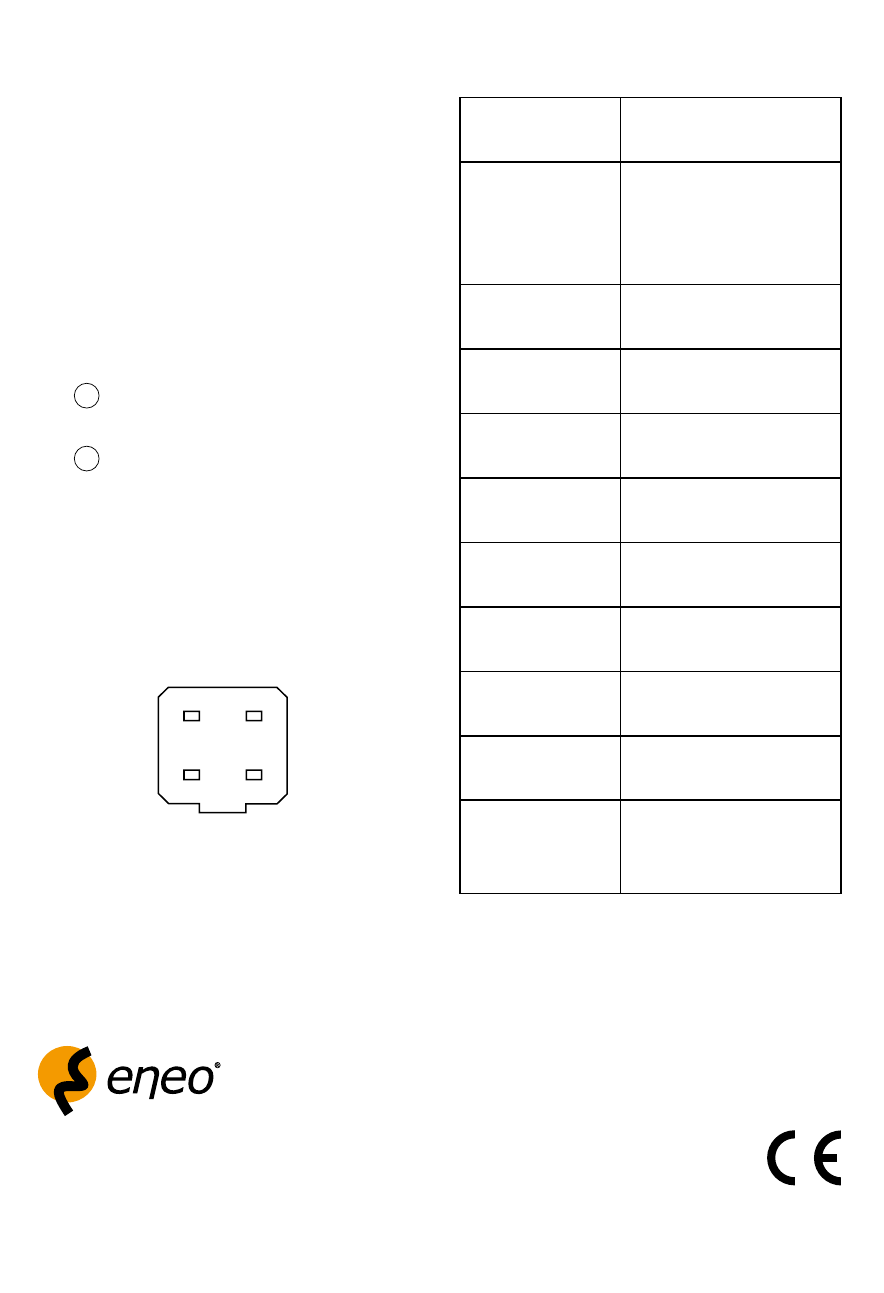

Steckeransicht:
+
+
}
}
Dämpfungsspule
1.000 Ohm
Antriebsspule
190 Ohm
4
3
2
1
eneo
®
ist eine eingetragene Marke der Videor E. Hartig GmbH
Vertrieb ausschließlich über den Fachhandel.
VIDEOR E. Hartig GmbH
Carl-Zeiss-Str. 8 · 63322 Rödermark/Germany
Tel. +49 (0) 60 74 / 888-0 · Fax +49 (0) 60 74 / 888-100
www.videor.com · www.eneo-security.com
# 990978
Änderungen vorbehalten.
© Copyright by VIDEOR E. Hartig GmbH 07/2011
Gemeinsame technische Daten:
* Gilt nur für AI-Typen
** Die min. Blendenöffnung für jeden
Objektivtyp kann aus unseren Produkt-
unterlagen entnommen werden.
