Vorgehen:
1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
2. Wenn ein externer DC-Lasttrennschalter vorhanden ist, den DC-Lasttrennschalter ausschalten
und gegen Wiedereinschalten sichern.
3. Wenn der ESS vorhanden und gesteckt ist, den ESS abziehen.
4. Wenn der untere Gehäusedeckel montiert ist, alle Schrauben des unteren Gehäusedeckels mit
einem Innensechskant-Schlüssel (SW 3) lösen und den Gehäusedeckel abnehmen.
5. Um mehr Freiraum für den Anschluss zu haben, die Schraube am Display herausdrehen und
das Display hochklappen.
☑ Das Display rastet ein.
6. Überwurfmutter von der Kabelverschraubung abdrehen.
7. Wenn der Außendurchmesser des Kabels zwischen 15 mm und 21 mm beträgt, den inneren
Dichtungsring aus der Kabelverschraubung herausnehmen.
8. Die Überwurfmutter der Kabelverschraubung über das AC-Kabel führen und das AC-Kabel
durch die Kabelverschraubung in den Wechselrichter führen.
9. Das AC-Kabel abmanteln.
10. L und N jeweils 5 mm kürzen.
11. L, N und PE jeweils 18 mm abisolieren.

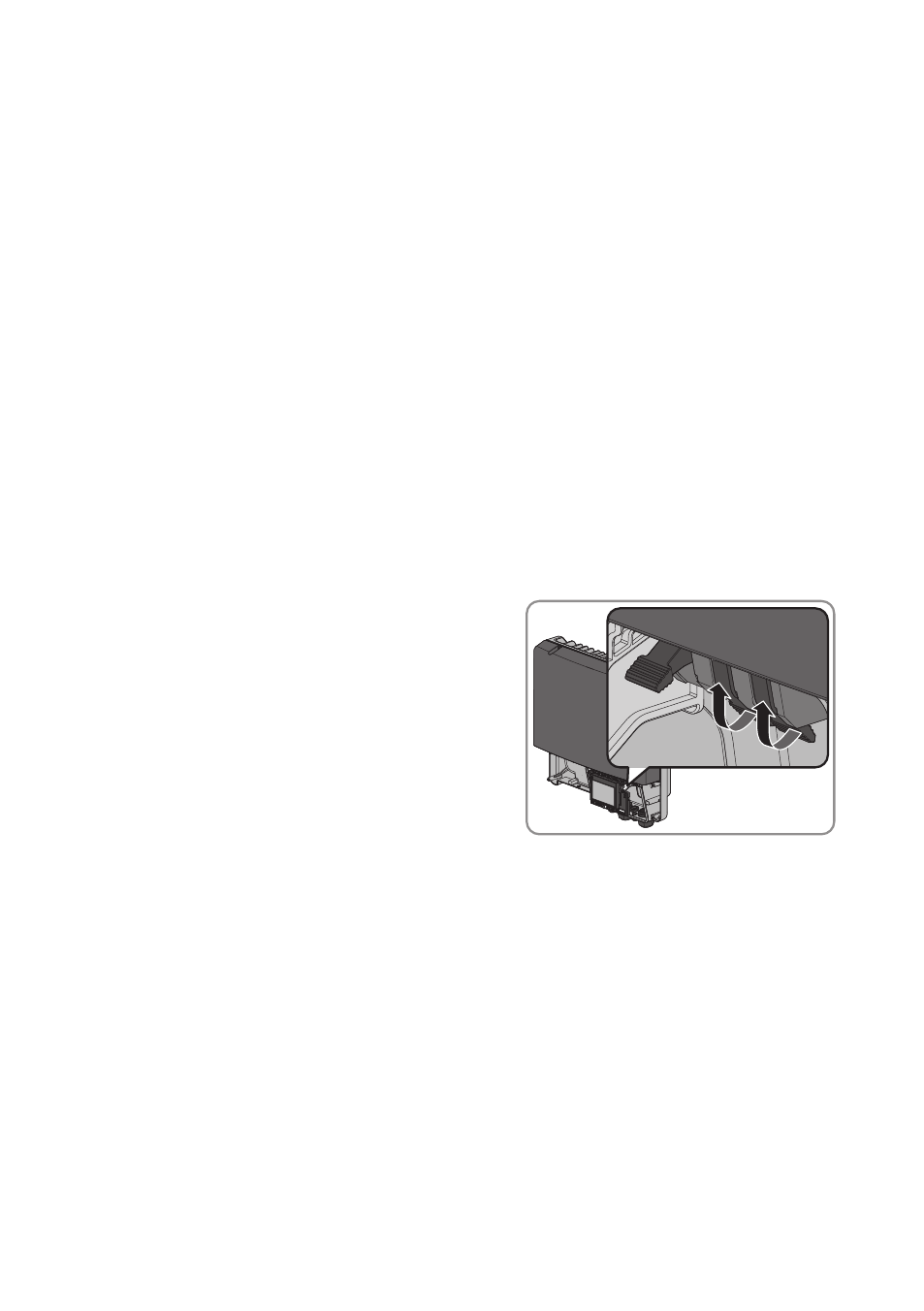

12. Die Sicherungshebel der Klemmleiste für das AC-
Kabel bis zum Anschlag nach oben drücken.
13. PE, N und L entsprechend der Beschriftung an die Klemmleiste für das AC-Kabel anschließen.
