3 EZE Schutzprüfung SMA Solar Technology AG
14 SCCPXT_EZE-SG-de-11 Prüfanleitung

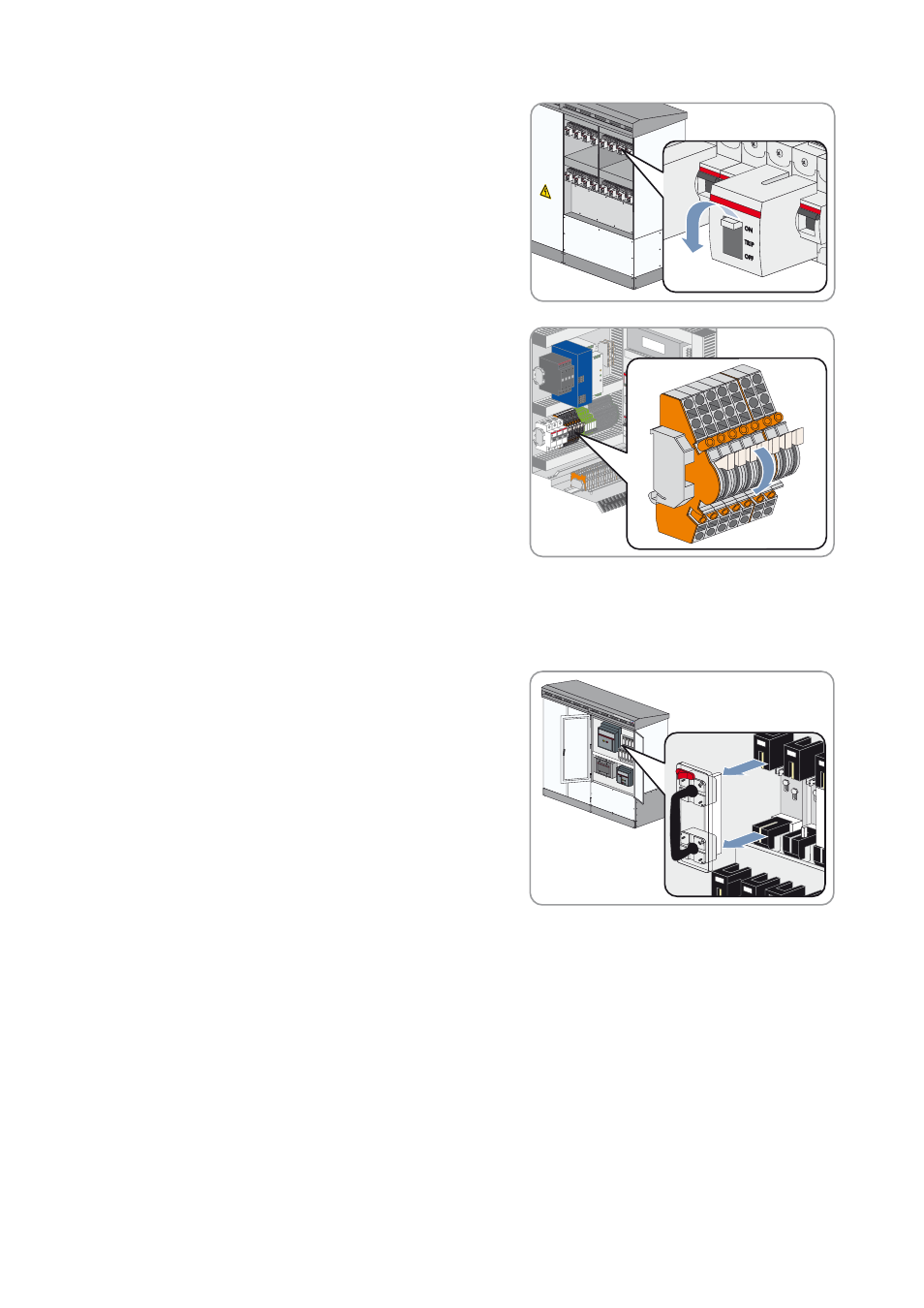

11. Bei Option Optiprotect prüfen, ob die Schalter der
motorbetriebenen Leistungsschalter auf Position OFF stehen.
Wenn die Schalter nicht auf Position OFF stehen, Schalter auf
Position OFF stellen.
12. Prüf- und Trennklemmen der Spannungsmessung öffnen.
13. Spannungsfreiheit allpolig feststellen.
14. Wechselrichter erden und kurzschließen.
15. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
16. Schutzabdeckung vor den Sicherungen abschrauben.
17. Alle Sicherungen und Trennmesser aus allen Sicherungshaltern
entfernen. Dabei NH‑Sicherungsaufsteckgriff verwenden.
3.5 EZE Schutzprüfung durchführen
Benötigtes Prüfmaterial:
☐ 3-phasiges Prüfgerät mit folgenden Eigenschaften:
– Triggerfunktion zur Überwachung des potentialfreien Kontakts
– Spannungsbereich bis 530 V
AC
(Phase zu Phase) bei einer Genauigkeit kleiner 0,1 %
– Protokollfunktion
☐ Messleitungen
☐ Laptop zur Änderung der Wechselrichter-Parameter
