3 EZE Schutzprüfung
Prüfanleitung
SCCPXT_EZE-SG-de-11
15
Voraussetzungen:
☐ Die relevanten Prüfparameter sind gesichert (siehe Kapitel 3.3, Seite 12).
☐ Die Einstellung des Stufenschalters am MV-Transformator entspricht den Vorgaben des Netzbetreibers bzw. dem
Anlagenzertifikat.
☐ Die Parametereinstellungen entsprechen den Vorgaben des Netzbetreibers bzw. dem Anlagenzertifikat.
Vorgehen:

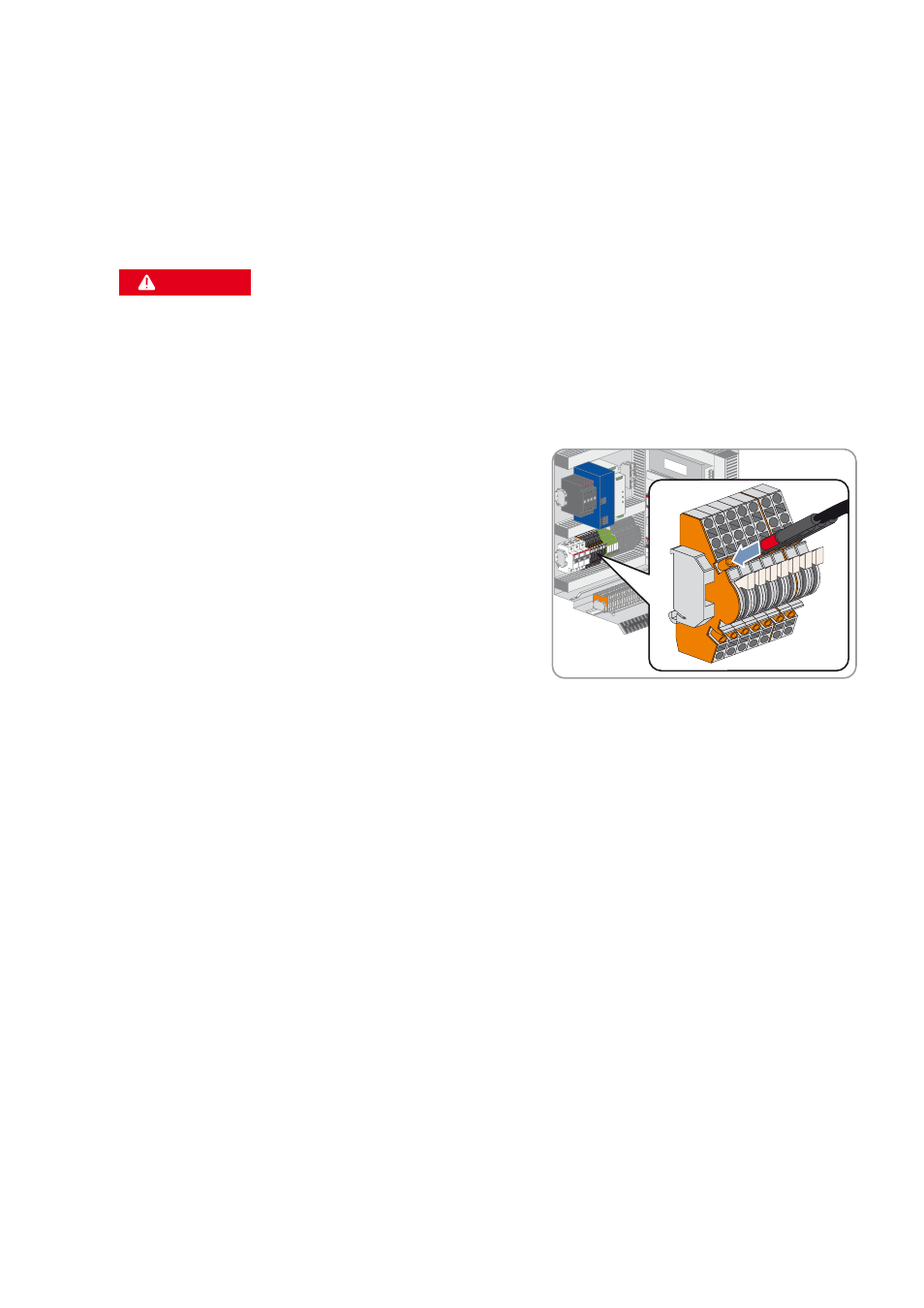

2. Die Prüf- und Trennklemme gemäß Schaltplan und Referenzkennzeichen identifizieren.
3. Ausgänge L1, L2 und L3 des Prüfgerätes an die Messeingänge P1,
P2 und P3 der Prüf- und Trennklemmen der Spannungsmessung
anschließen.
4. Binären Eingang des Prüfgerätes an die Messeingänge P5, und P6 der Prüf- und Trennklemmen der
Spannungsmessung anschließen.
5. Prüfgerät mit externer Spannungsversorgung verbinden.
6. Laptop mit Service-Schnittstelle verbinden.
7. An der Benutzeroberfläche als Installateur anmelden.
8. EZE-Schutzprüfung gemäß des Datenabfrageborgens der TR8 durchführen. Dabei die Prüfparameter entsprechend
den Vorgaben des Netzbetreibers bzw. dem Anlagenzertifikat einstellen (siehe Kapitel 3.3.1 „Übersicht der
– Spannungssteigerungsschutz U> / t
U>
mit den Parametern VCtlhLim und VCtlhLimTm
– Spannungssteigerungsschutz U>> / t
U>>
mit den Parametern VCtlhhLim und VCtlhhLimTm
– Spannungsrückgangschutz U< / t
U<
mit den Parametern VCtllLim und VCtllLimTm
– Spannungsrückgangschutz U<< / t
U<<
mit den Parametern VCtlllLim und VCtlllLimTm
– Frequenzsteigerungschutz f> / t
U>
mit den Parametern HzCtlhLim und HzCtlhLimTm
– Frequenzrückgangsschutz f<< / t
U<<
mit den Parametern
HzCtllLim und HzCtllLimTm
9. Messleitungen aus den Prüf- und Trennklemmen entfernen.
10. Blenden montieren.
11. Wechselrichter wiederinbetriebnehmen (siehe Installationsanleitung).
1.
*()$+5
Lebensgefährlicher Stromschlag durch anliegende Spannung
• Wechselrichter freischalten (siehe Kapitel 3.4, Seite 13).
• Nach Freischalten des Wechselrichters mindestens 15 Minuten warten, bis die Kondensatoren vollständig
entladen sind.
