SMA Off-Grid Systems Benutzerhandbuch
Seite 21
SMA Solar Technology AG
4 Single-System
Installation - Schnelleinstieg
Off-Grid-IS-de-30
21
4.4 Grundkonfiguration des Wechselrichters Sunny Island durchführen
Voraussetzungen:
☐ Inselnetzsystem muss entsprechend der Verschaltung installiert sein (siehe Kapitel 4.1, Seite 18).
☐ Bis auf die BatFuse müssen die Gehäuse aller Komponenten geschlossen sein. Dadurch sind alle
spannungsführenden Bauteile gegen Berührung geschützt.
☐ Im AC-Verteiler müssen alle Leitungsschutzschalter offen sein. Dadurch ist der Sunny Island mit keiner AC-Quelle
verbunden.
Vorgehen:
C
SMACOM
Anschluss RS485
2: Signal Data+ (A), Farbcodierung der Ader: Grün mit weißen Streifen
5: Signal GND, Farbcodierung der Ader: Orange mit weißen Streifen
7: Signal Data − (B), Farbcodierung der Ader: Weiß mit grünen Streifen
"$)56/(
Beschädigung der Batterie durch falsche Einstellungen
Die Parameter für die Batterie beeinflussen das Ladeverhalten des Wechselrichters Sunny Island. Die Batterie kann
durch falsche Einstellungen der Parameter für Batterietyp, Nennspannung der Batterie und Batteriekapazität
beschädigt werden.
• Sicherstellen, dass Sie während der Grundkonfiguration die vom Batteriehersteller empfohlenen Werte für die
Batterie einstellen (technische Daten der Batterie siehe Dokumentation des Batterieherstellers).
• Bei der Grundkonfiguration die Batteriekapazität für eine 10-stündige elektrische Entladung (C10) einstellen.
Dazu gibt der Hersteller der Batterie die Batteriekapazität in Abhängigkeit von der Entladezeit an.
Verdrahtung prüfen (siehe Installationsanleitung des
Wechselrichters Sunny Island)
Außer der BatFuse alle Komponenten verschließen.
Dadurch sind alle spannungsführenden Teile gegen Berührung geschützt.

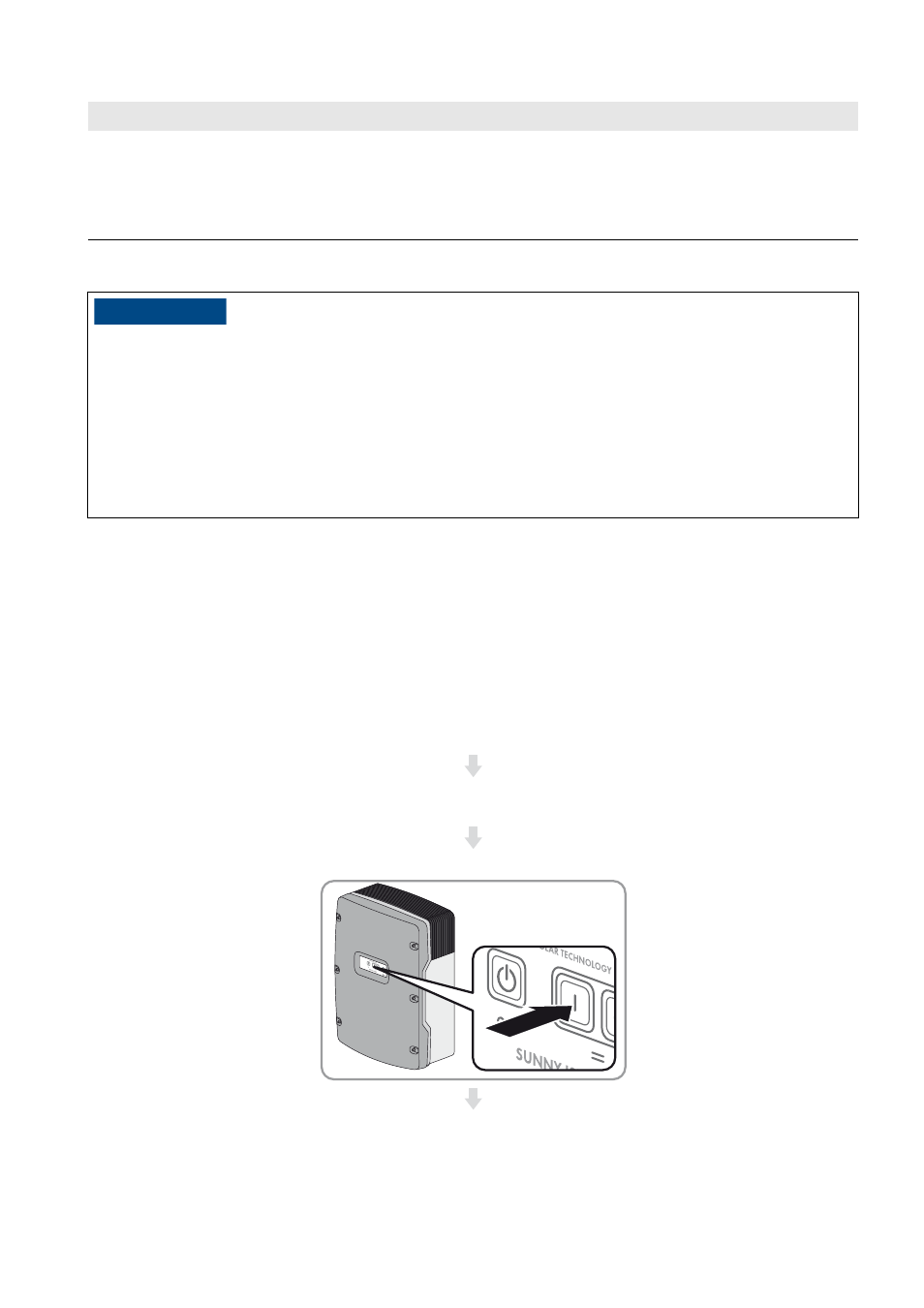

Lasttrennschalter der BatFuse schließen und am Sunny Island Einschalt-Taste drücken.
Position
Bezeichnung
Beschreibung / Hinweis
