SMA Solar Technology AG 6 Elektrischer Anschluss
Betriebsanleitung MC-BOX-12-3-20-BE-de-10 27
6.10 Datenkabel für Mess-Signale und Kommunikation anschließen
Die Datenkabel für Mess-Signale und Kommunikation werden auf der SIBUCTRL angeschlossen.

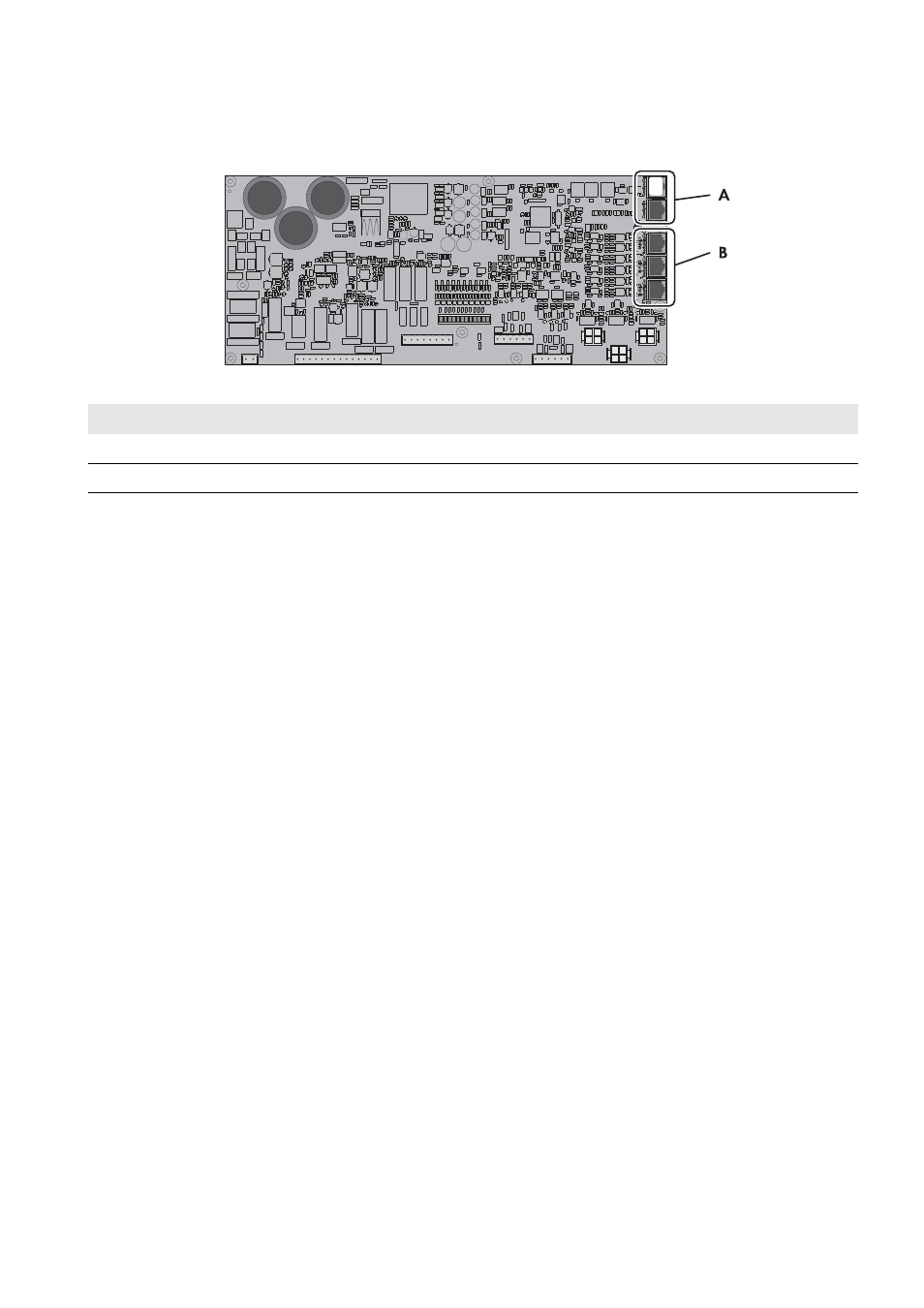

Abbildung 13: Übersicht des Anschlussbereichs in der SIBUCTRL
Vorgehen:
1. Die Datenkabel in die Multicluster Box einführen (siehe Kapitel 9.3.2, Seite 33).
2. Die Datenkabel für Mess-Signale (rot) anschließen:
• für den Master des Main Clusters an der Buchse X30 (Mstr/L1 BackupVtgCur)
• für den Slave 1 des Main Clusters an der Buchse X31 (Slv1/L2 BackupVtgCur)
• für den Slave 2 des Main Clusters an der Buchse X32 (Slv2/L3 BackupVtgCur)
3. Das Datenkabel für die Kommunikation zwischen den Wechselrichtern Sunny Island und der Multicluster Box
(schwarz) an der Buchse ComSyncIn anschließen.
4. Das andere Ende des Datenkabels an der Buchse ComSyncIn an einem Wechselrichter Sunny Island im Main
Cluster anschließen.
Da alle Wechselrichter Sunny Island des Main Clusters (Master und Slaves) über einen Kommunikationsbus
miteinander verbunden sind, kann die Multicluster Box an einen Slave oder an den Master des Main Clusters
angeschlossen werden (siehe Dokumentation des Wechselrichters Sunny Island).
5. Sicherstellen, dass der Abschlusswiderstand in der Buchse ComSyncOut gesteckt ist.
6.11 Sockelblenden montieren
Voraussetzung:
☐ Die Installationsarbeiten müssen abgeschlossen sein.
Vorgehen:
1. Sicherstellen, dass die Leistungskabel mit einer Zugentlastung abgefangen sind.
2. Sockelblenden einsetzen und Befestigungsschrauben der Sockelblenden festziehen (TX 30,
Anzugsdrehmoment: 21 Nm).
Position Bezeichnung
A Buchsen für Mess-Signale (ComSyncIn, ComSyncOut)
B Buchsen für Kommunikation (X30, X31, X32)
