9.3 Kabel einführen
Voraussetzung:
☐ Die Sockelblenden müssen demontiert sein (siehe Kapitel 5.4.2 „Grid Connect Box transportieren und
aufstellen“, Seite 16).
Vorgehen:
1. Schutzabdeckung der Grid Connect Box demontieren (siehe Kapitel 9.1, Seite 23).

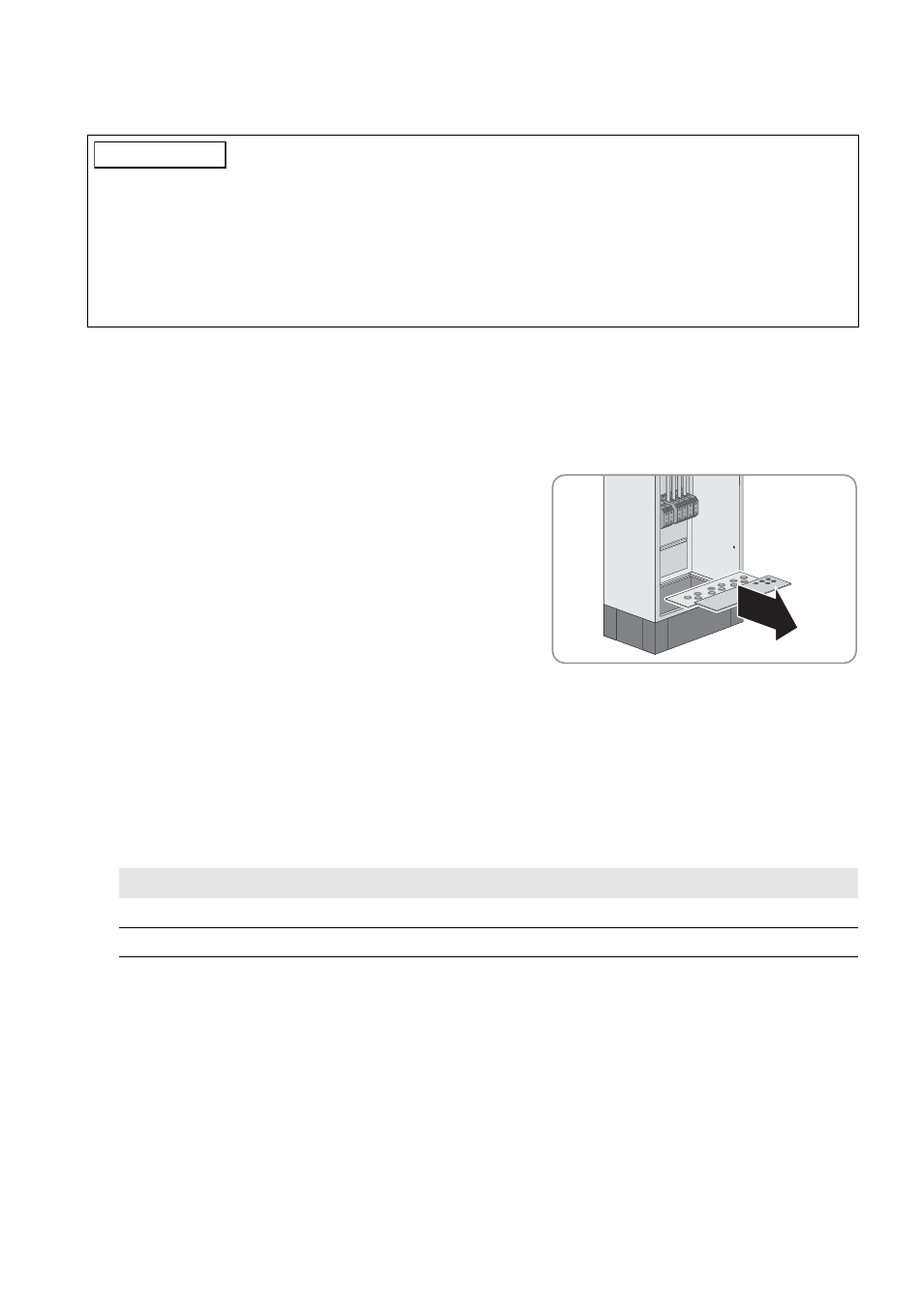

2. Am Boden der Grid Connect Box alle Schrauben der vorderen
und hinteren Bodenplatte entfernen (TX 25) und die Bodenplatten
entnehmen.
3. Alle Kabel nach folgendem Vorgehen in die Grid Connect Box einführen:
• Geeignete Kabeleinführung für das jeweilige Kabel wählen.
• Membran der gewählten Kabeleinführung mit einem spitzen Gegenstand durchstechen. Dabei sicherstellen,
dass die Öffnung nicht zu groß wird.
• Jedes Kabel durch die Membran der gewählten Kabeleinführung in das Innere der Grid Connect Box führen.
Dabei sicherstellen, dass das Kabel dicht von der Membran umschlossen bleibt.
• Jedes Kabel abisolieren.
4. Bodenplatte einsetzen und alle Schrauben der Bodenplatte festziehen (TX 25, Anzugsdrehmoment: 9 Nm).
5. Sockelblenden der Grid Connect Box mit Befestigungsschrauben festschrauben (TX 30,
Anzugsdrehmoment: 12 Nm).
"$)56/(
Beschädigung der Grid Connect Box durch eindringende Feuchtigkeit
Durch überdehnte oder beschädigte Membrane kann Staub und Feuchtigkeit in die Grid Connect Box dringen. Staub
und Feuchtigkeit können die Grid Connect Box irreparabel beschädigen.
• Bei der Wahl der Kabeleinführung den Durchmesser der Membran und den Durchmesser des Kabels beachten.
• Geeignetes Werkzeug zum Durchstoßen der Membran wählen.
• Sicherstellen, dass die Membran beim Einführen des Kabels nicht reißt.
Kabeltyp Abisolierlänge
Leistungskabel 40 mm
Steuerkabel 20 mm
