5 Montage SMA Solar Technology AG
14 MeteoStation-IA-IDE122210 Installationsanleitung
5 Montage
5.1 Reihenklemme und Netzteil montieren
Voraussetzungen:
☐ Die Anforderungen der beigefügten Einbauanweisung von Phoenix Contact beachten.
☐ Der Montageort muss sich im Innenbereich befinden.
☐ Der maximale Kabelweg von 10 m (33 ft.) zu den PV-Modulen muss berücksichtigt werden.
☐ Die maximale RS485-Kommunikationsbuslänge von 100 m (328 ft.) muss berücksichtigt
werden.
☐ Das Netzteil muss vor Staub, Nässe und aggressiven Stoffen geschützt sein.

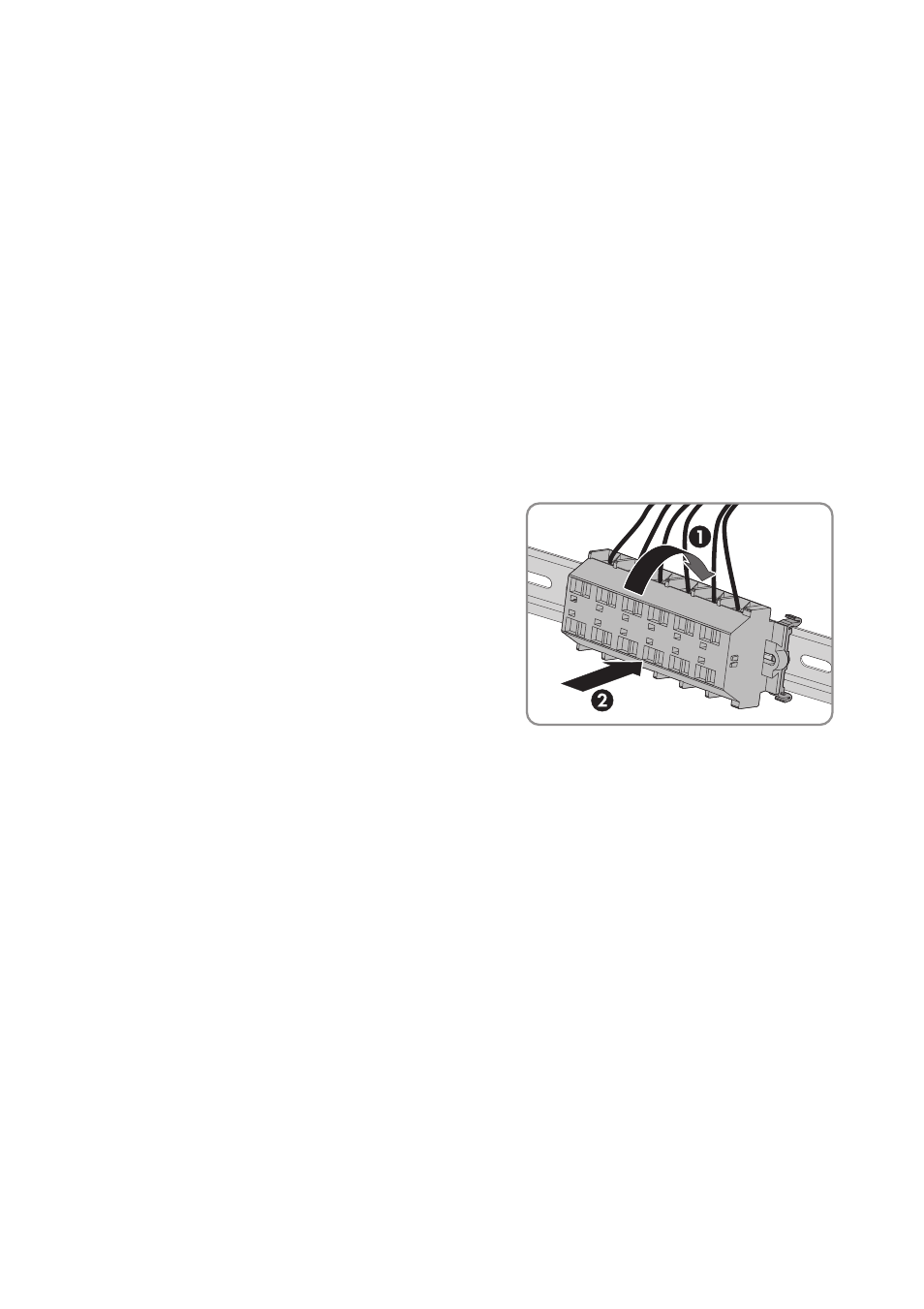

1. Netzteil montieren und an Reihenklemme anschließen (siehe Einbauanweisung für Netzteil
Phoenix Contact).
2. Reihenklemme auf Hutschiene montieren.
5.2 Meteo Station montieren
Voraussetzungen:
☐ Die Umgebungstemperatur muss zwischen − 40 °C ... +60 °C ( − 40 °F ... +140 °F ) liegen.
☐ Der Durchmesser des Mastrohrs, an dessen Ende die Meteo Station aufgesetzt wird, muss
zwischen 60 mm ... 76 mm (2
3
⁄
8
in. und 3 in.) liegen.
☐ Das Mastrohr muss mit einer entsprechenden Wand- oder Bodenhalterung befestigt sein.
☐ Der Montageort muss ein schattenfreier Standort mit freier Rundumsicht in Höhe des
Pyranometers sein.
☐ Die maximale Kabellänge von 10 m (33 ft.) zur Reihenklemme muss berücksichtigt werden.
☐ Die Meteo Station muss vor aggressiven und giftigen Stoffen geschützt sein.
