6 Inbetriebnahme
6.1 Anschlussbelegung des vorkonfektionierten Anschlusskabels
Pin 1 bis Pin 4 sind bei Auslieferung bereits an die Reihenklemme angeschlossen. Zwischen Pin 3 und
Pin 4 ist der Abschlusswiderstand angeschlossen.
Pin 5 und Pin 6 werden mit den beiden Adern des Modultemperatursensors verbunden, dabei ist die
Reihenfolge beliebig.
6.2 Meteo Station an RS485-Kommunikationsbus anschließen
Voraussetzung:
☐ Das RS485-Kabel muss an den RS485-Busteilnehmer angeschlossen sein (siehe Anleitung des
RS485-Busteilnehmers).
☐ Die vorkonfektionierte Terminierung der Meteo Station mithilfe des Abschlusswiderstands muss
beachtet werden (Details zum Aufbau des RS485-Kommunikationsbus finden Sie in der
Technischen Beschreibung "RS485-Verkabelungsprinzip").
1. 200 mm (8 in.) Kabelmantel des RS485-Kabels entfernen.
2. Kabelschirm auf 15 mm (
1
⁄
2
in.) kürzen.
3. Nicht benötigte Adern bis zum Kabelmantel kürzen (Anschlussbelegung und Verdrahtung siehe
Technische Beschreibung "RS485-Verkabelungsprinzip").

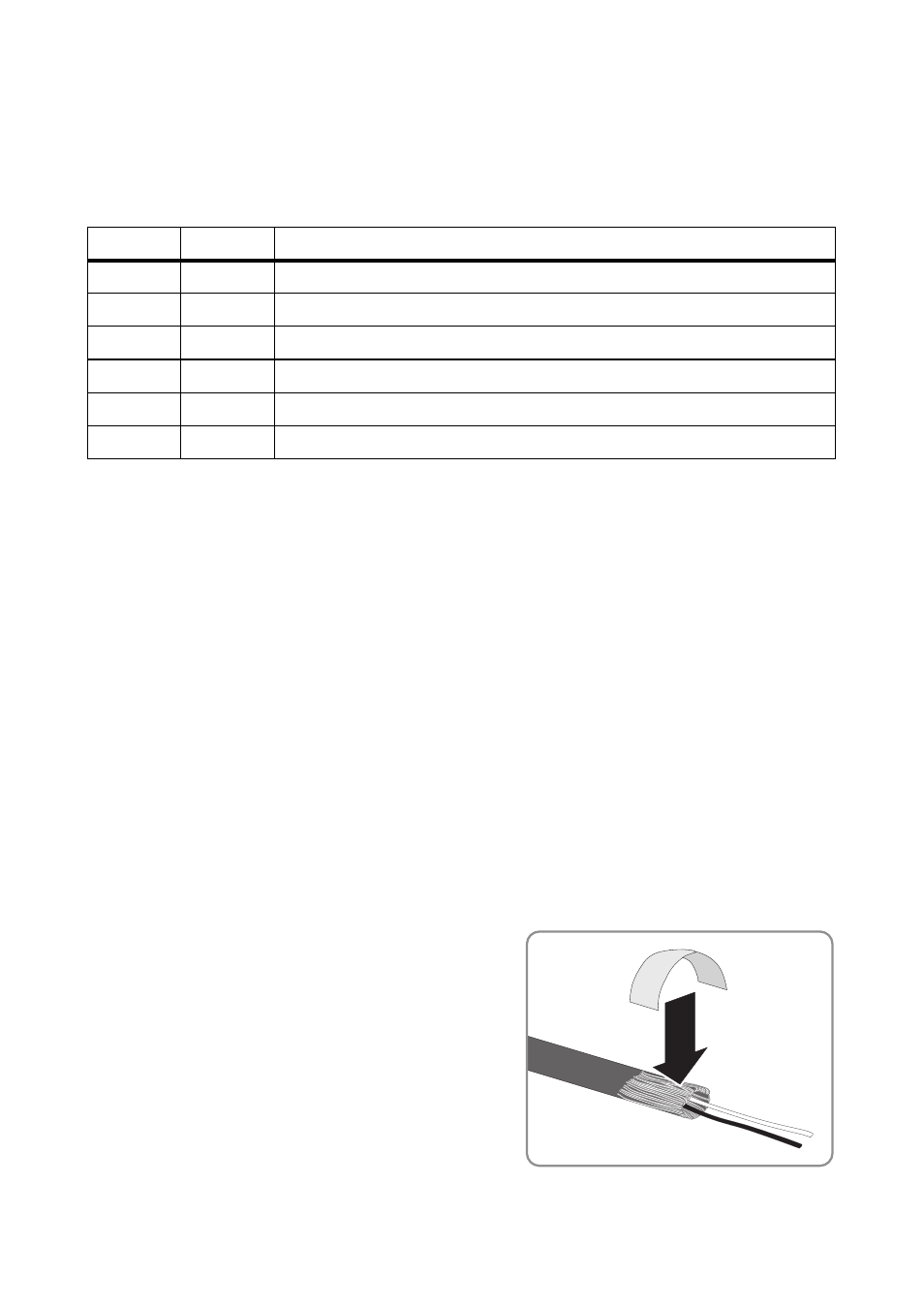

4. Den Kabelschirm nach hinten stülpen und mit
leitfähiger Klebefolie umkleben.
Pin-Nr. Farbe Signalbezeichnung
1 weiß Masse Versorgungsspannung (GND)
2 braun Positive Versorgungsspannung (+12 V)
3 grün RS485 (D + )
4 gelb RS485 (D − )
5 grau Modultemperatursensor
6 rosa Modultemperatursensor
