17. Druckschraube (E) fest auf die Gewindehülse (C) drehen. Die Druckschraube dient zur
Abdichtung und Zugentlastung.
☑ Die AC-Kupplungsdose ist zusammengeschraubt.
18. Wenn die AC-Kupplungsdose nicht sofort am Wechselrichter angeschlossen wird, AC-Buchse
am Wechselrichter mit der mitgelieferten Schutzkappe verschließen.
19. Sicher stellen, dass der Wechselrichter mit dem Verbindungselement gegen Ausheben gesichert
ist, wie in Kapitel 4.3 „Wechselrichter mit Wandhalterung montieren“ (Seite 18) beschrieben.

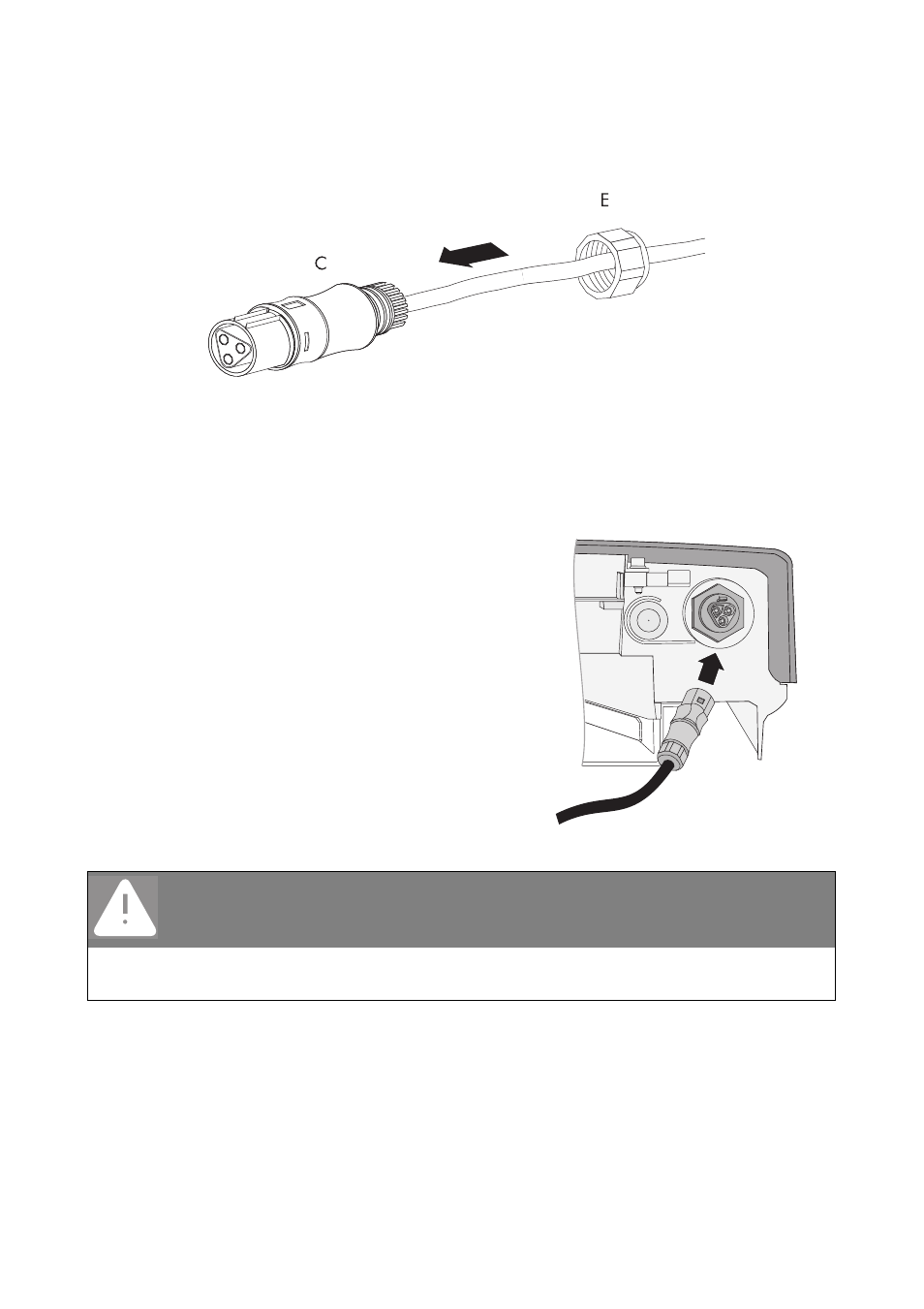

20. AC-Kupplungsdose in die AC-Buchse am
Wechselrichter stecken, bis sie hörbar einrastet.
Gegebenenfalls vorher Schutzkappe entfernen.
☑ AC-Leitung ist am Wechselrichter angeschlossen.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Den Leitungsschutzschalter erst einschalten, wenn der PV-Generator angeschlossen
und der Wechselrichter fest verschlossen ist.
