10. Stecken Sie die Kommunikationsschnittstelle linksbündig auf die Platine (F).
11. Verschließen Sie den Sunny Boy wie in Kapitel 7.2 „Sunny Boy schließen“ (Seite 30)
beschrieben.
5.5.2 Jumper-Funktionen
Eine detaillierte Beschreibung der Jumper-Funktionen finden Sie in der Dokumentation des
Kommunikationsgerätes.

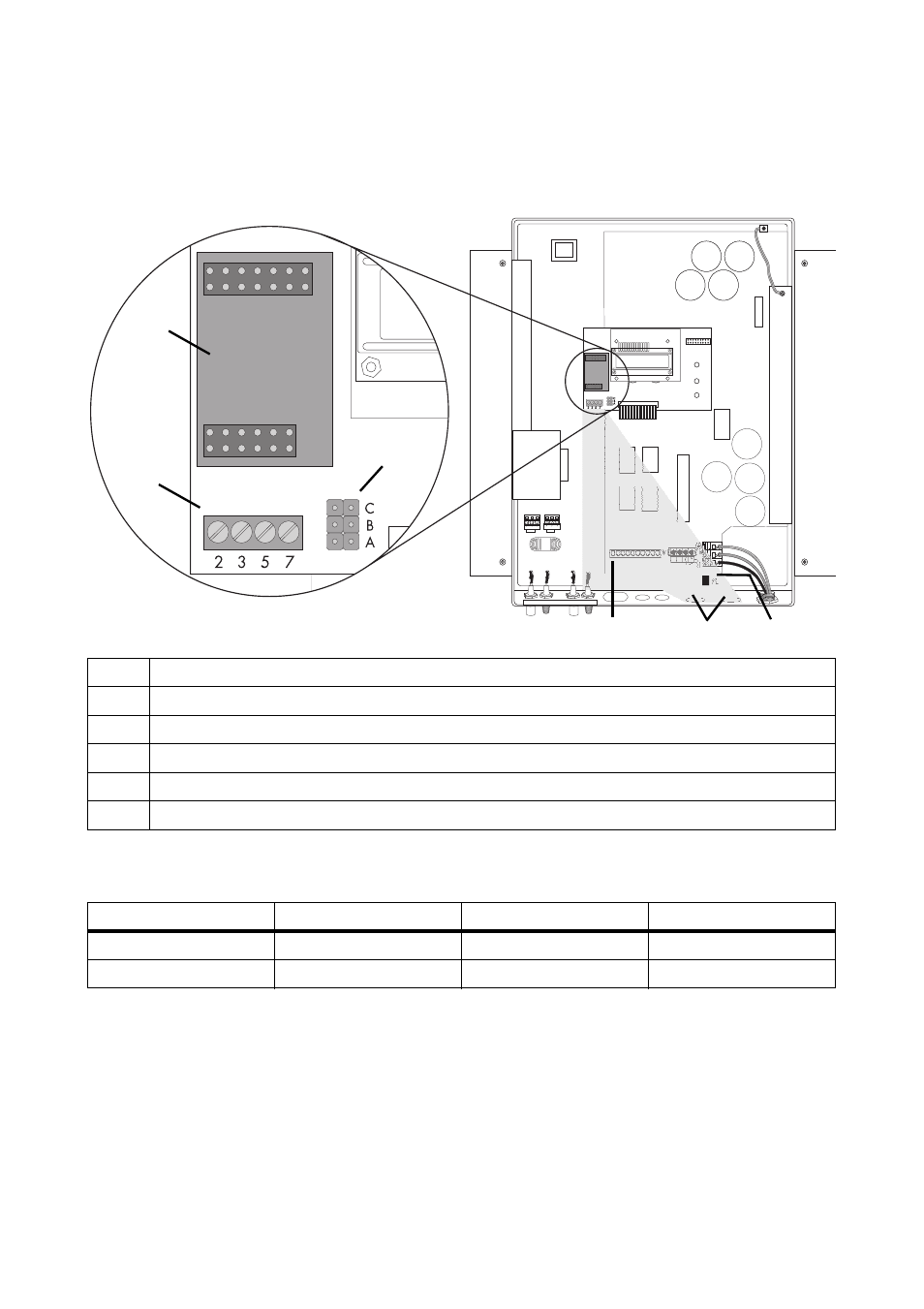

A Gehäusedurchführungen im Boden des Sunny Boy
B Kabelweg (graue Fläche)
C PE-Anschluss
D Schraubklemmen zum Anschluss der Kommunikationsverkabelung
E Jumper-Steckplatz
F Schnittstellen-Steckplatz
Jumper A Jumper B Jumper C
RS485 Terminierung Vorspannung 1 Vorspannung 2
Funk Piggy-Back - - -
F
D
E
C A B
