4 Sunny Central Control SMA Solar Technology AG
40 SC4-63HE-BE-BDE103280 Betriebsanleitung

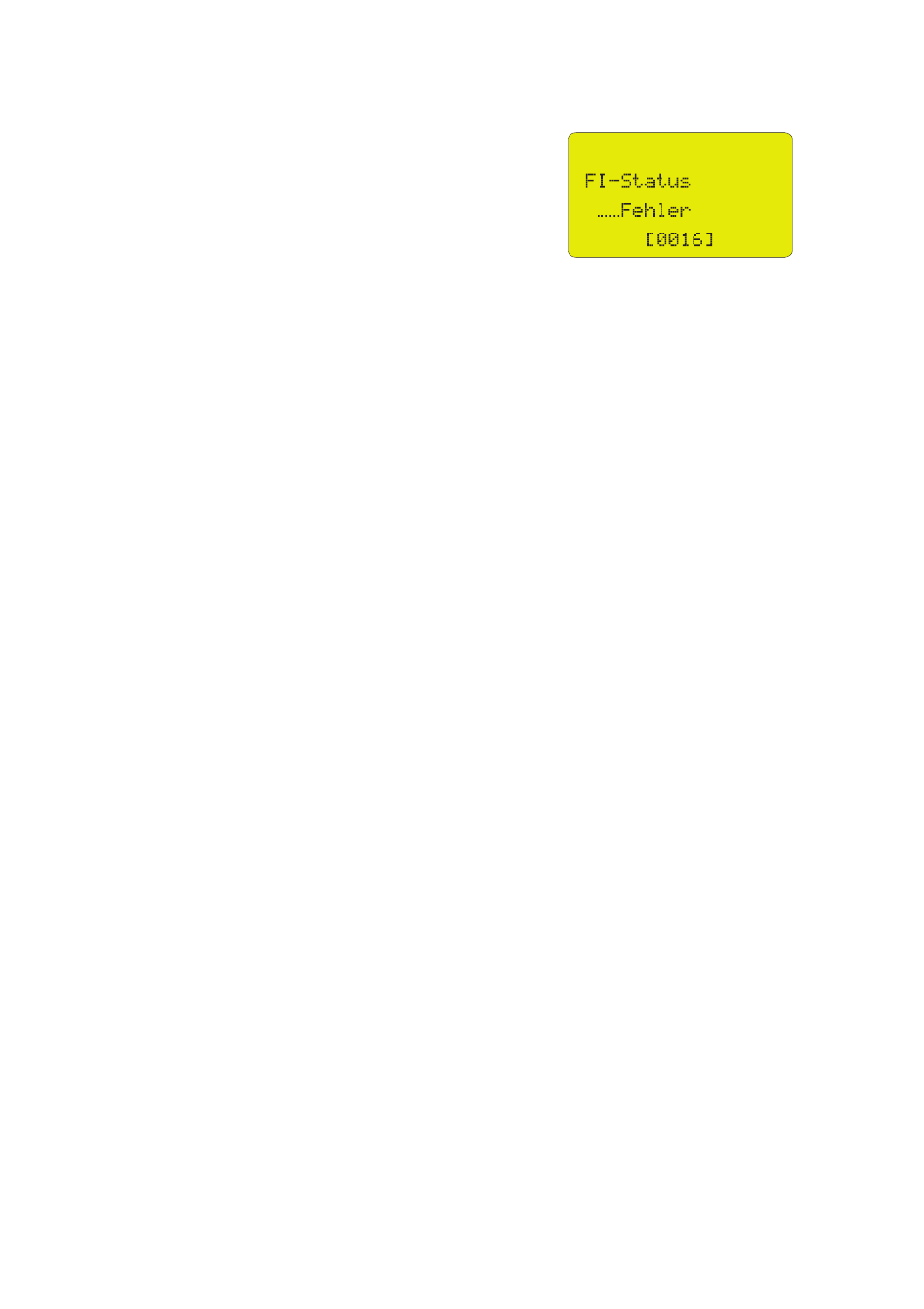

✖ Der Fehler 0016 erscheint im Display?
Testbericht konnte nicht versendet werden.
• Bedeutung des Fehlercodes in der letzten
Zeile wird in der Bedienungsanleitung des
NET Piggy‑Back beschrieben.
4.6 Analoge Sensoren und externe Signale
4.6.1 Verstärkung und Offset von externen Sensoren berechnen
Um von den externen Sensoren korrekte Messergebnisse zu erhalten, müssen Sie im Vorfeld
Verstärkung und Offset jedes Sensors berechnen.
Verstärkung
Die Verstärkung ergibt sich aus der Division des anzuzeigenden Wertebereichs und des
Messbereichs:
Verstärkung = anzuzeigender Wertebereich / Messbereich
Offset
Der Offset ist die Differenz aus der unteren Wertebereichsgrenze und dem Produkt aus
Verstärkungsfaktor und unterer Messbereichsgrenze.
Offset = unterer Wertebereich – (Verstärkungsfaktor x unterer Messbereich)
Berechnung
Gemessen wird der Messwert M im Messbereich Mu bis Mo
Angezeigt werden soll der Wert W im Wertebereich Wu bis Wo
Erklärung der verwendeten Abkürzungen:
Verstärkung: V = (Wo – Wu) / (Mo –Mu)
Offset: O = Wu – (V x Mu)
Anzeige am Sunny Central Control: W = (V x M) + O
M Messwert Mo oberer Messbereich
Mu unterer Messbereich O Offset
V Verstärkung W Wert
Wo oberer Wertebereich Wu unterer Wertebereich
