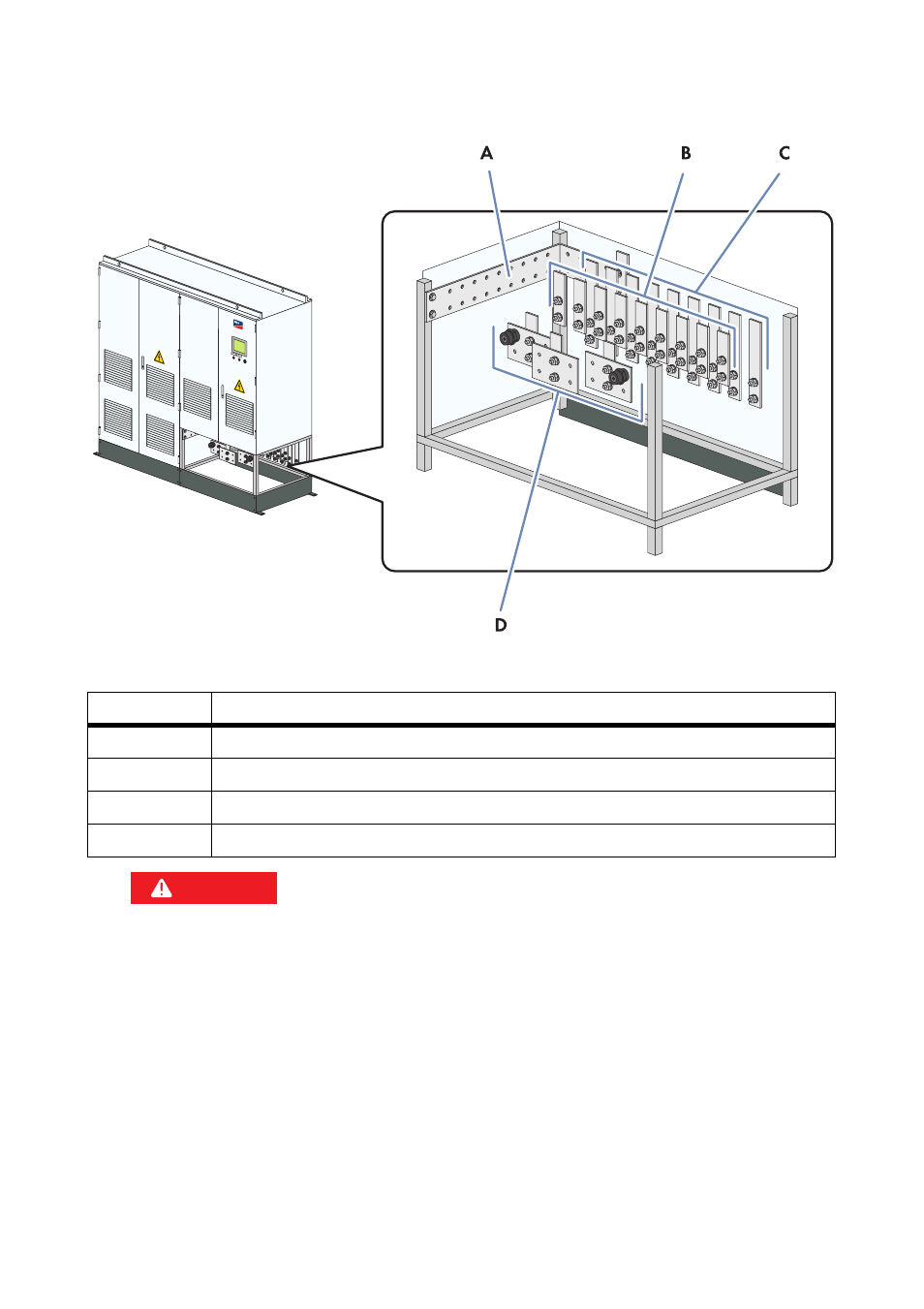

Abbildung 7: Position der Leistungsverkabelung
2. Prüfen, ob alle Schraubverbindungen der Leistungsverkabelung fest sitzen.
Wenn Schraubverbindungen lose sind, diese mit Drehmomentschlüssel anziehen.
3. Prüfen, ob Isolierung und Verbindungen verfärbt oder verändert sind.
Wenn Isolierung und Verbindungen verfärbt oder verändert sind, SMA Service Line
kontaktieren.
4. Prüfen, ob Schraubverbindungen beschädigt oder Kontaktelemente korrodiert sind.
Wenn Schraubverbindungen beschädigt oder Kontaktelemente korrodiert sind, diese tauschen.
Position Bezeichnung
A Anschluss-Schiene PE-Kabel
B Anschlusslaschen AC-Kabel
C Anschlusslaschen DC+ Kabel
D Ansschlusslaschen DC‒ Kabel
1. (&'")3
Lebensgefahr durch Stromschlag oder Lichtbogen bei Berühren von
spannungsführenden Bauteilen.
• Wechselrichter freischalten (siehe Kapitel 6.1).
