7.3.6 String-Kabel prüfen
2. Prüfen, ob DC‑Steckverbinder fest sind.
Wenn die DC‑Steckverbinder lose sind, die String‑Kabel erneut an DC‑Steckverbinder SUNCLIX
anschließen (siehe Installationsanleitung SMA String‑Combiner).
Wenn die DC-Steckverbinder nicht korrekt einrasten, die DC-Steckverbinder erneuern.
3. Prüfen, ob Käfigklemmen der Sicherungshalter fest angezogen sind.
Wenn Käfigklemmen der Sicherungshalter lose sind, die String‑Kabel erneut an die
Sicherungshalter anschließen (siehe Installationsanleitung SMA String‑Combiner).
7.3.7 Abdeckungen und Aufkleber prüfen

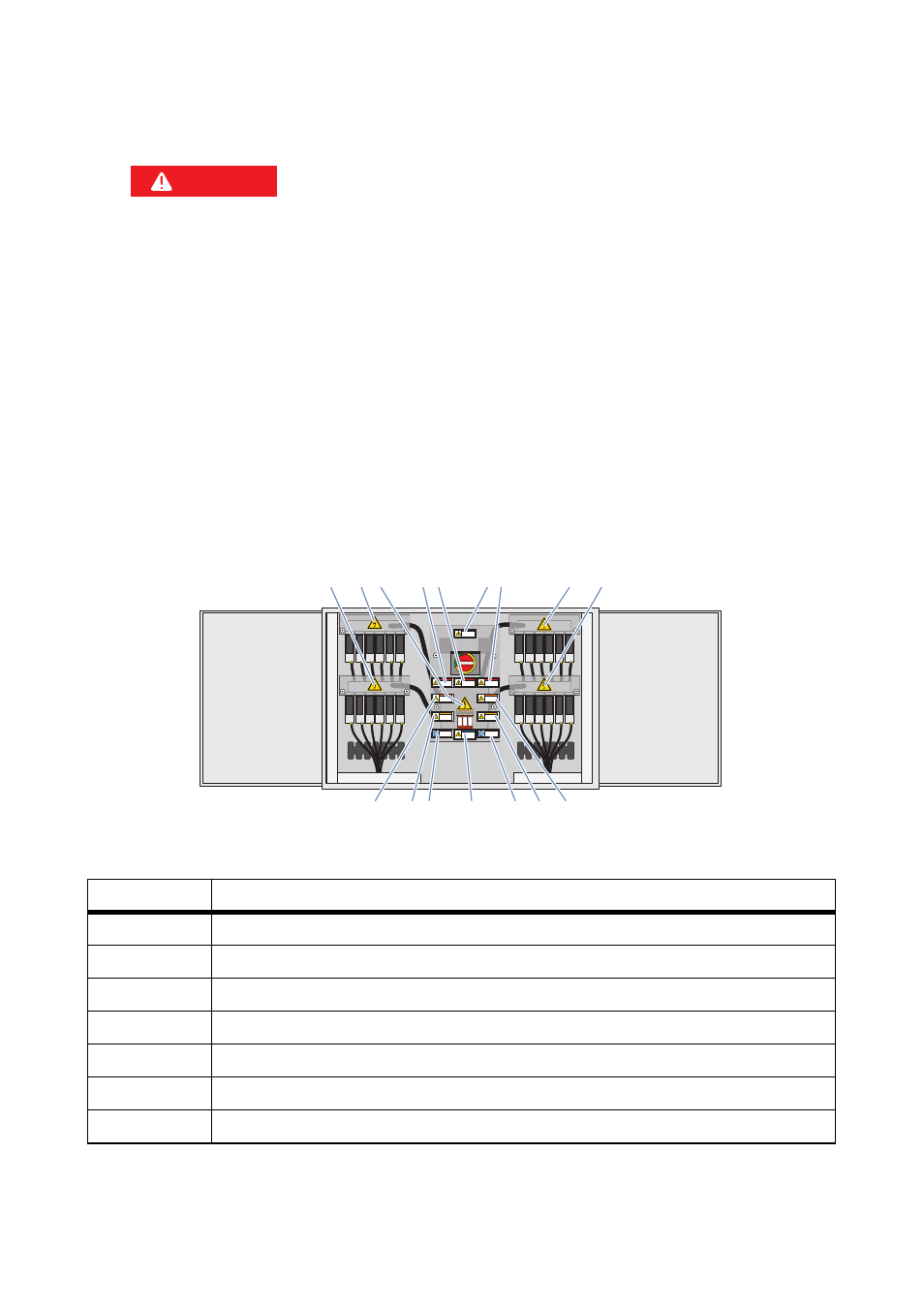

Abbildung 18: Position der Aufkleber auf dem SMA String‑Combiner
1.
(&'")3
Lebensgefahr durch Stromschlag oder Lichtbogen bei Berühren von
spannungsführenden Bauteilen.
• SMA String Combiner freischalten (siehe Kapitel 7.3.1).
Position
Bezeichnung
A
Symbol gefährliche Spannung
B
Stromschlaggefahr Sicherungshalter
C
Stromschlaggefahr unterhalb der Abdeckung
D
Gefahr eines Lichtbogens
E
Verbrennungsgefahr
F
Generatorerdung
G
Dimensionierung Sicherungen
A
A A
B C
A B
A
A
D
E
F
G
F
E
D
