6.1 Laderegelung
Der Sunny Island 3324/4248 besitzt eine 3 stufige Laderegelung nach dem Verfah-
ren IU
0
U.
Das I steht hierbei für eine Konstantstromphase. In dieser Stufe wird die Ladung le-
diglich durch den maximal festgelegten Batteriestrom (Parameter „23-4 AmpdcBat-
Max“) oder durch den maximalen Generatorstrom (Parameter „24-2
AmpacGenMax“) begrenzt. Während dieser Phase steigt die Batteriespannung mit
zunehmendem Ladezustand der Batterie an.
Erreicht die Batteriespannung den eingestellten Wert für die zweite Phase U
0
, be-
ginnt die so genannte Konstantspannungsregelung. In dieser Stufe wird die Batterie-
spannung auf einen konstanten Wert geregelt, was sich in einem stetig abnehmenden
Batteriestrom zeigt. Hier verbleibt der Sunny Island 3324/4248 solange, bis die für
diese Stufe festgelegte Zeitdauer (Parameter „12-6 TabsorbLeft“) abgelaufen ist. Der
Parameter „12-6 TabsorbLeft“ zeigt dabei die noch verbleibende Zeit in dieser Phase
an.
Nach Ablauf dieser Stufe wechselt der Sunny Island 3324/4248 in die so genannte
Erhaltungsladung (Float Charge), die wieder als eine Konstantspannungsladung aus-
geführt wird, aber mit einer deutlich abgesenkten Ladespannung. Sollte die Ladung

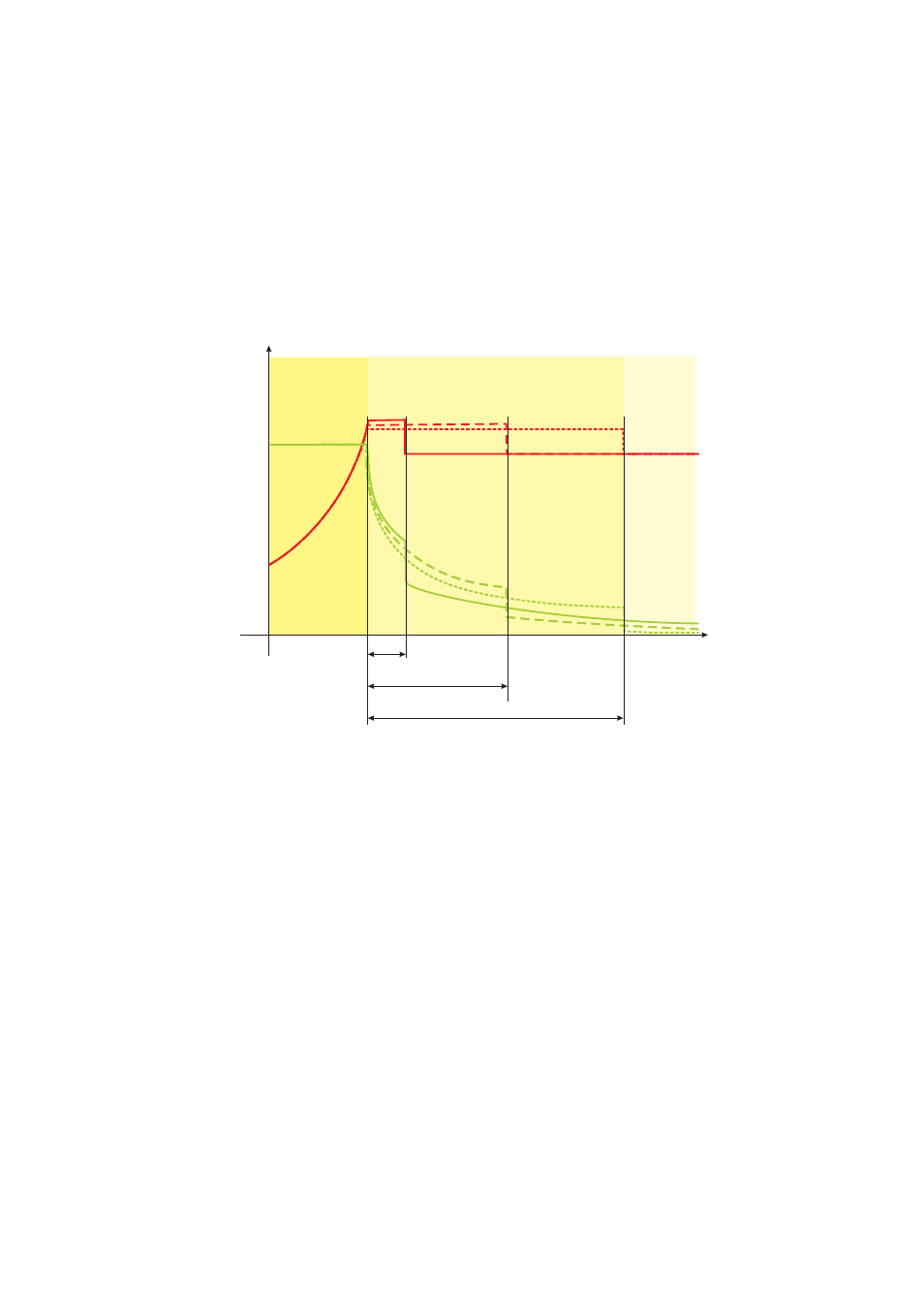

Spannung
[V]
S
trom
[A]
Zeit
VchargeBoost = 60 V
TabsorbBoost = 45 min
VchargeFloat
U = 54 V
TabsorbFull = 180 min
TabsorbEqual = 360 min
I-Phase /
Bulk Phase U -Phase /
Absorbtion Phase
0
U-Phase /
Float Phase
VchargeFull = 60 V
VchargeEqual = 60 V
