SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SMC46-60A11-IA-de-81 43

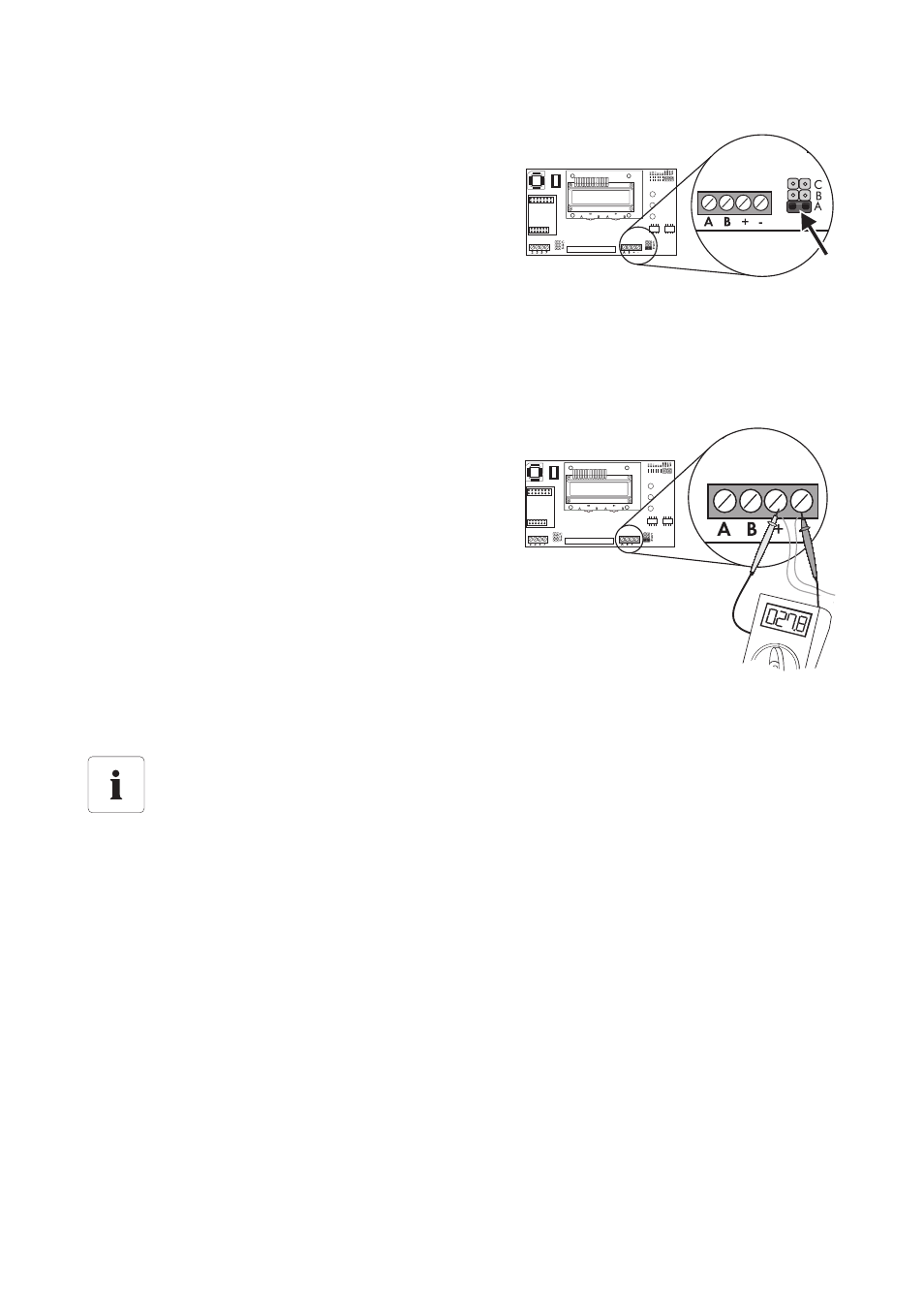

8. Nur im mittleren Wechselrichter (der mit 2 Adern
pro Klemme) einen der mitgelieferten Jumper auf
den untersten der rechts abgebildeten Steckplätze
stecken.
Die Jumper nicht auf den untersten Steckplatz der
beiden anderen Wechselrichter stecken!
oder
Schraubklemmen A und B am mittleren
Wechselrichter mit einer Drahtbrücke überbrücken.
Schraubklemmen A und B in den beiden anderen
Wechselrichtern nicht überbrücken!
9. Im mittleren Wechselrichter den Widerstand
zwischen dem Plus- und Minuspol des
Klemmenblocks messen.
☑ Wenn der Widerstand ca. 27,8 k Ω (± 370 Ω )
beträgt, dann ist der SMA Power Balancer
korrekt angeschlossen. Andernfalls
Verkabelung prüfen.
10. Alle Wechselrichter schließen, wie in Kapitel 7.3 „Wechselrichter schließen“ (Seite 54)
beschrieben.
Verbindung mit einem Sunny Mini Central 9000TL, 10000TL oder 11000TL
Um den SMA Power Balancer mit einem Sunny Mini Central 9000TL, 10000TL oder
11000TL verbinden zu können, muss der Sunny Mini Central 4600A, 5000A, 6000A mit
einem speziellen Anschlussstecker ausgerüstet sein. Die Verbindung von 3 Wechselrichtern
erfolgt dann mit einem speziellen Verbindungskabel.
Den Anschlussstecker und das Verbindungskabel können Sie bei
SMA Solar Technology AG oder Ihrem Händler beziehen. In Kapitel 12 „Zubehör“
(Seite 81) finden Sie die entsprechenden Bestellnummern.
