Fehlersuche SMA Solar Technology AG
68 SMC46-60A11-IA-de-81 Installationsanleitung

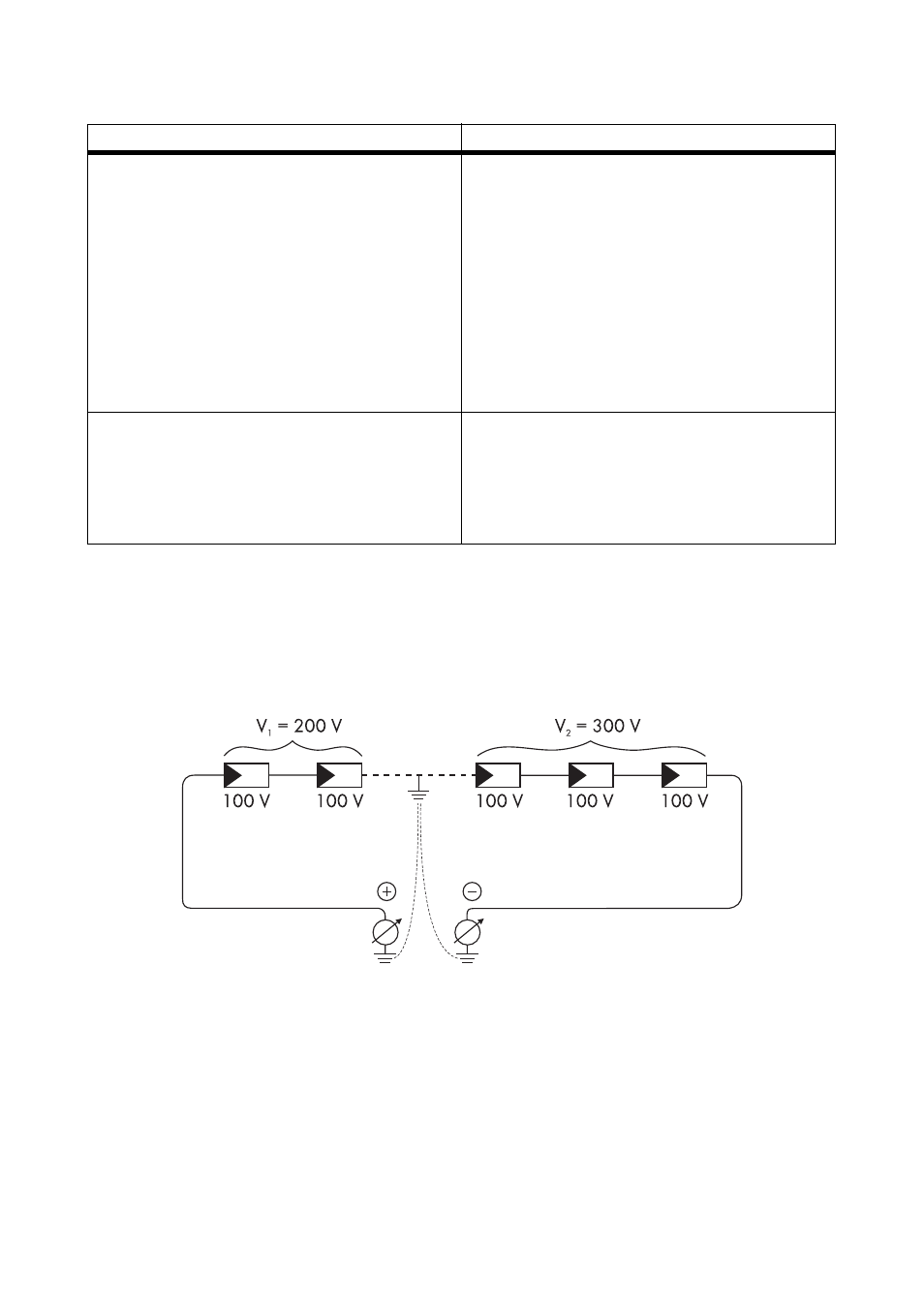

Lage des Erdschlusses
Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Pluspol gegen Erdpotenzial (PE) und Minuspol gegen Erdpotenzial (PE) ermittelt
werden.
Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten PV-Modul.
☑ Die Erschlussprüfung ist beendet.
Ergebnis Maßnahme
☑ Sie haben einen Erdschluss festgestellt. • Der Installateur des PV-Generators muss
den Erdschluss im betreffenden String
beseitigen. Die Lage der Erdschlusses
können Sie wie unten angegeben ermitteln.
• Fehlerhaften String nicht wieder
anschließen.
• Den Wechselrichter schließen und in
Betrieb nehmen, wie in Kapitel
7.3 „Wechselrichter schließen“ (Seite 54)
beschrieben.
☑ Sie haben keinen Erdschluss festgestellt. Vermutlich ist einer der thermisch überwachten
Varistoren defekt.
• Varistoren prüfen, wie in Kapitel
9.3.2 „Funktion der Varistoren prüfen“
(Seite 69) beschrieben.
