*DVB Die Anzahl und die Typen der DVB-Buchsen sind davon abhängig, welches
DVB-Modul im TV-Gerät installiert ist.
VIDEO IN (AV5 – AV6)
Anschluss für das Videosignal. An AV6 können Sie
eine Kamera, einen Camcorder oder eine
Spielkonsole anschließen.
Y – Pb – Pr (AV2 – AV3)
Für Videosignale von einer externen Quelle, wie
z. B. einer HDTV-Quelle. Sie können diese Buchse
zusammen mit einer AV-Buchse oder einer
digitalen Audiobuchse verwenden.
SPDIF (AV1 – AV3, AV5 – AV6)
Digitaler Audioeingang (z. B. für einen DVD-Player).
TTL/RS232
Nur für Konfigurationen in Hotels
PUC 1+2
Für einen externen IR-Sender in Home Cinema-
Konfigurationen oder einen HDMI-Expander
IR IN
Für einen zusätzlichen IR-Empfänger, wenn das
TV-Gerät zusammen mit einem Projektor
konfiguriert wird
STAND
Für den Anschluss eines Motor-Drehfußes
MASTER LINK
Für ein kompatibles Bang & Olufsen Audio- oder
Videosystem. Die Buchse dient auch für den
Anschluss des BeoLink-Systems zur Verteilung von
Ton und Bild im ganzen Haus.
Analogue (ANT.)
Eingangsbuchsen für Außenantenne/Kabelnetz
CENTRE 1
Für den Anschluss eines Centerlautsprechers,
z. B. eines BeoLab 7. Weitere Informationen
entnehmen Sie der Bedienungsanleitung des
Lautsprechers.
POWER LINK 1–6
Für den Anschluss externer Lautsprecher in einer
Surround-Sound-Konfiguration. Weitere
Informationen finden Sie in der Bedienungsanleitung.
1 (SUB)
Für den Anschluss von bis zu zwei Bang & Olufsen
Subwoofern. Einen Kabelsplitter für derartige
Verbindungen erhalten Sie bei Ihrem Bang & Olufsen
Fachhändler.
USB (AV6)
Zum Anschließen eines USB-Geräts, damit Sie Ihre
digitalen Fotos oder Musikdateien durchgehen
können. Die USB-Buchse ist nur aktiv, wenn Ihr
TV-Gerät mit dem optionalen Blu-ray-Player
ausgestattet ist.
PCMCIA (CA Module)
Zum Einstecken einer Karte oder eines Moduls für
den Zugriff auf verschlüsselte digitale Programme.
Wenden Sie sich an Ihren Bang & Olufsen
Fachhandelspartner, um Informationen zu den
kompatiblen Karten- und Modulkombinationen zu
erhalten.
SMARTCARD-Lesegerät
Zum Einstecken einer Karte für den Zugang zu
verschlüsselten digitalen Programmen. Wenden
Sie sich an Ihren Bang & Olufsen Fachhandelspartner,
um Informationen zu den kompatiblen Karten-
und Modulkombinationen zu erhalten.
PHONES
Zum Anschluss von Stereokopfhörern.
> Drehen Sie das Lautstärkerad schnell gegen den
Uhrzeigersinn, um die Lautsprecher stumm zu
schalten. (Beo4: Drücken Sie die Mitte der Taste
.)
> Drehen Sie das Lautstärkerad in eine beliebige
Richtung, um die Lautstärke im Kopfhörer
einzustellen. (Beo4: Drücken Sie oder .)
> Drehen Sie das Lautstärkerad schnell gegen den
Uhrzeigersinn, um den Ton wieder auf die
Lautsprecher umzuschalten. (Beo4: Drücken Sie
die Mitte der Taste .)
HINWEIS: Eine längere Benutzung bei hoher
Lautstärke kann Gehörschäden verursachen!
Die USB-Buchse (
) neben dem Modul PCMCIA/
SMARTCARD ist nur für Software-Updates
vorgesehen und nur bei optionalem DVB-Modul
verfügbar. Näheres erfahren Sie von Ihrem
Bang & Olufsen Fachhändler.
HINWEIS: Videorecorder können nur an die
Buchsengruppen AV1 und AV2 angeschlossen
werden, denn dies sind die einzigen Buchsengruppen
für Videoausgangssignale. Schließen Sie den
primären Recorder an die Buchse AV1 und den
sekundären Recorder an die Buchse AV2 an.
Einzelne Buchsen in der Abbildung des Hauptanschlussfelds sind u. U. bereits durch interne Anschlüsse belegt. Lassen Sie die
Kabel in diesen Buchsen unbedingt eingesteckt!
5V
0.5A
L IN
R IN
VIDEO IN
PCMCIA/SMARTCARD
AV6
SPDIF
PUC
27

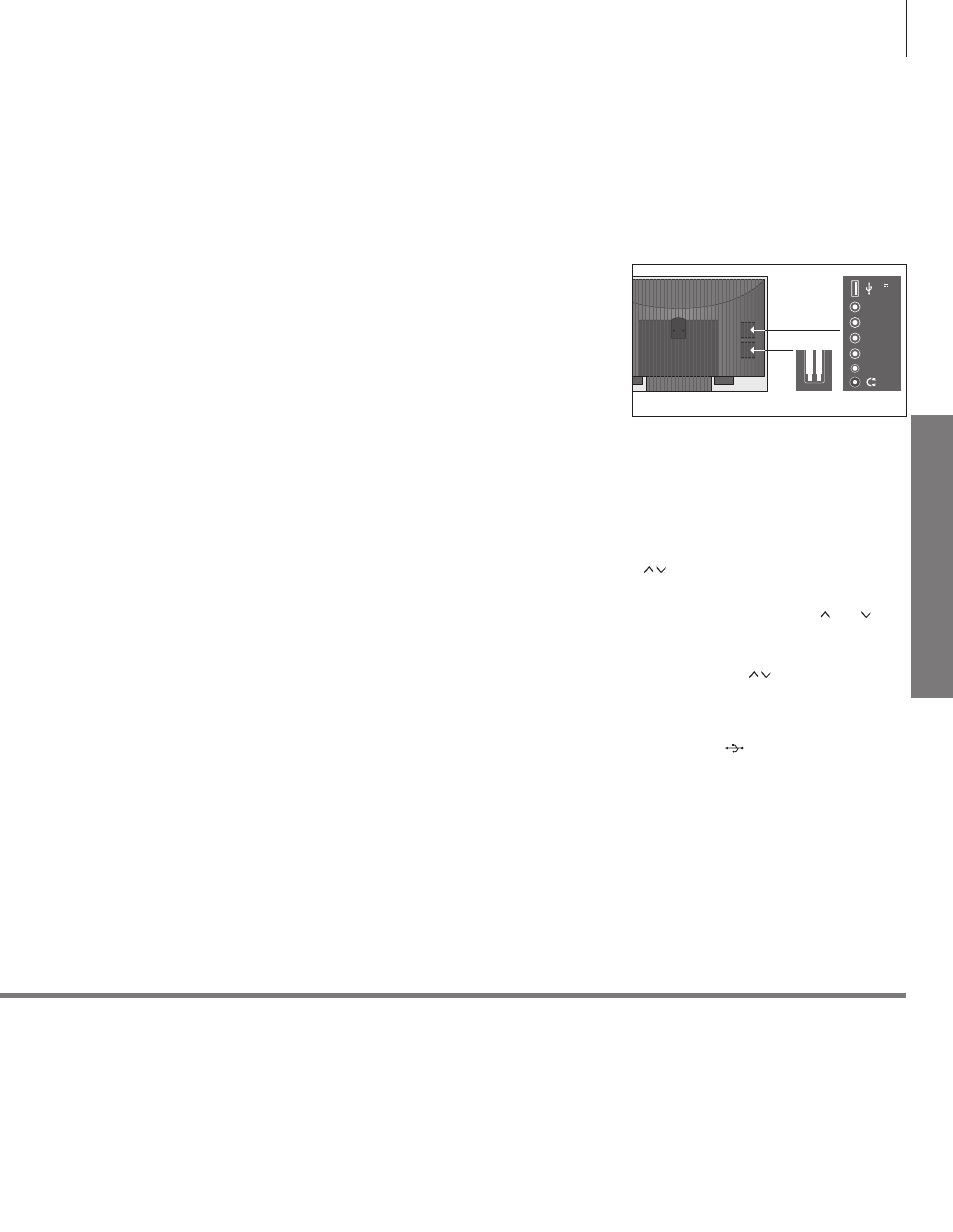

Die Buchsengruppe AV6 und das Modul PCMCIA/
SMARTCARD befinden sich am seitlichen
Anschlussfeld.
