21 GR/CY
Θέση σε λειτουργία / Χειρισμός Γενικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία / Θέση σε λειτουργία
Στο εμπόριο μπορείτε να βρείτε διάφορες πριονολάμες
για κάθε σκοπό χρήσης. Μπορείτε να χρησιμοποιή-
σετε όλες τις πριονολάμες, υπό την προϋπόθεση ότι
έχουν εξοπλιστεί με την κατάλληλη υποδοχή (περί-
βλημα).
Q
Συναρμολόγηση /
αντικατάσταση πριονολάμας

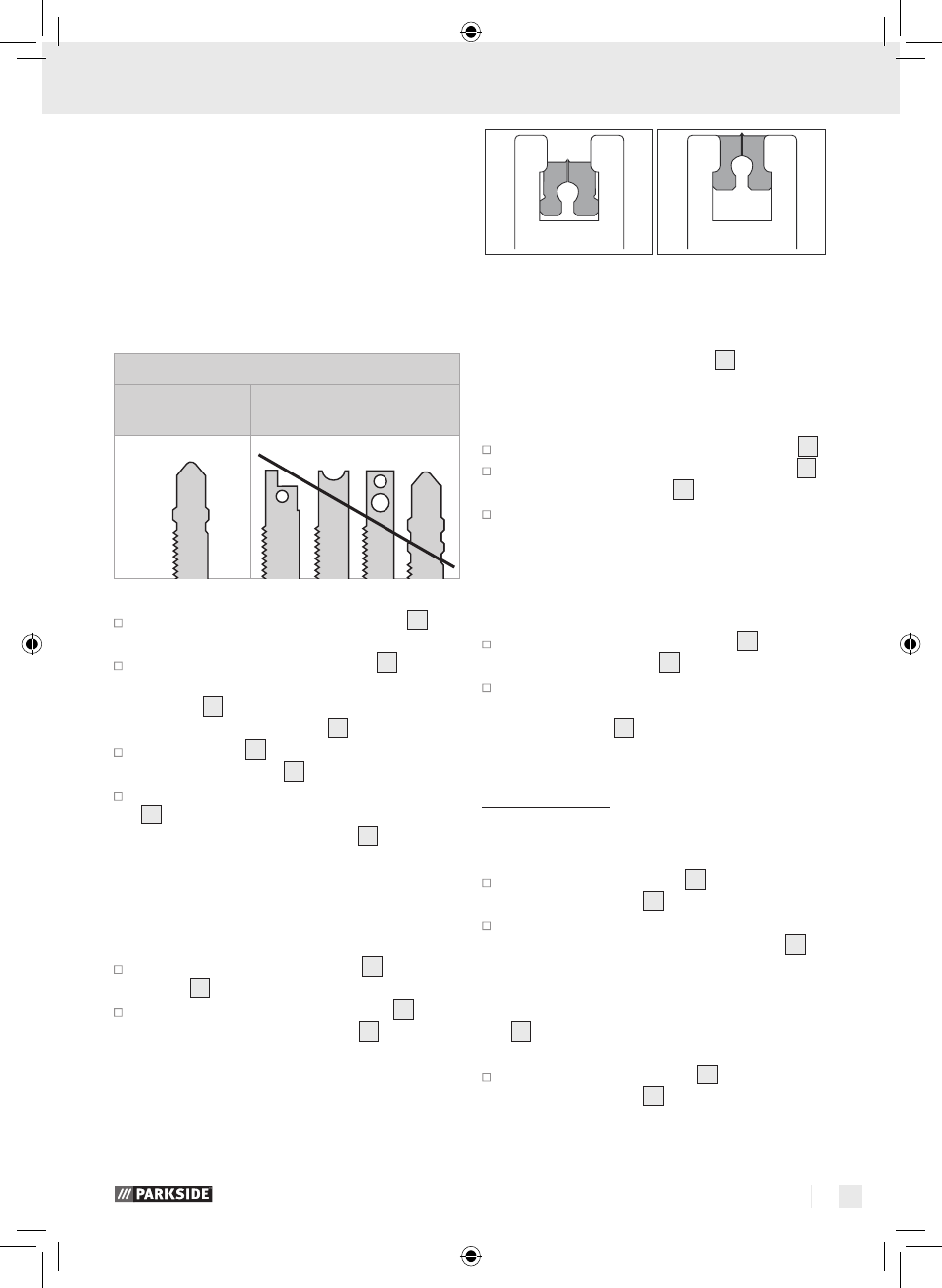

Τύπος πριονολάμας
για PSTK 730
A1 κατάλληλη
ακατάλληλη
Στρέψτε το σφιγκτήρα άμεσης τάνυσης 18 και
κρατήστε τον στη θέση αυτή.
Πιέστε την κατάλληλη πριονολάμα 14 μέχρι το
σημείο αναστολής μέσα στο σφιγκτήρα άεμσης
τάνυσης
18 .
Η πριονολάμα μανδαλώνει 14 .
Η πριονολάμα 14 πρέπει να βρίσκεται μέσα
στο οδηγητικό ρολό 13 .
Αφήστε ελεύθερο το σφιγκτήρα άμεσης τάνυσης
18 . Πρέπει να επιστρέψει στην αρχική του θέση.
Η πριονολάμα έχει μανδαλώσει 14 .
Q
Συναρμολόγηση προστασίας
σπασίματος
Αφαιρέστε το πέδιλο ολίσθησης 10 από την
πλάκα 9 .
Εισάγετε την προστασία σπασίματος 16 από
κάτω μέσα στην πλάκα στήριξης 9 και ωθήστε
την μέσα στις εγκοπές που έχουν προβλεφθεί
για το σκοπό αυτό. Η προστασία σπασίματος
αποτρέπει το σπάσιμο της επιφάνειας.
Q
Συναρμολόγηση παράλληλου
σημείου αναστολής
Το παράλληλο σημείο αναστολής 19 μπορεί
να τοποθετηθεί αριστερά ή δεξιά στη συσκευή
(βλέπε Εικ. A).
Λύστε και τις δύο βίδες των οπών ώθησης 15 .
Ωθήστε το παράλληλο σημείο αναστολής 19
μέσα στις οπές ώθησης 15 .
Σφίξτε τελικά τις βίδες στερέωσης ξανά.
Q
Σύνδεση αναρρόφησης
ροκανιδιών
Εισάγετε το στόμιο αναρρόφησης 7 μέσα στο
κανάλι αναρρόφησης 8 μέχρι να μανδαλώσει.
Συνδέστε την επιτρεπόμενη διάταξη αναρρό-
φησης σκόνης και ροκανιδιών στο στόμιο
αναρρόφησης
7 (βλέπε Εικ. C).
Q
Χειρισμός
Q Ρύθμιση γωνίας κοπής
Λύστε τη βίδα στερέωσης 11 με το κλειδί με
εσωτερικό εξάγωνο 20 .
Ρυθμίστε τη γωνία κοπής 0° / 15° / 30° / 45°
(αριστερά / δεξιά) στην πλάκα στήριξης 9 .
Οι χαραγμένες ενδείξεις αντιστοιχούν στις
διαβαθμίσεις της ρύθμισης γωνίας κοπής.
Το περίβλημα διαθέτει έναν πείρο μανδάλωσης
21 (βλέπε Εικ. B), ο οποίος πρέπει να μανδα-
λώνει μέσα στην εκάστοτε διαβάθμιση.
Στρέψτε τη βίδα στερέωσης 11 με το κλειδί με
εσωτερικό εξάγωνο 20 .
