Inbetriebnahme – Parkside PHKSU 710 A1 Benutzerhandbuch
Seite 10
7
PHKSU 710 A1
DE
AT
CH
■
Verwenden Sie nur empfohlene Sägeblätter.
■
Tragen Sie immer einen Gehörschutz.
■
Vermeiden Sie ein Überhitzen der Sägezahn-
spitzen.
■
Vermeiden Sie beim Sägen von Kunststoff ein
Schmelzen des Kunststoff s.
Originalzubehör / -zusatzgeräte
■
Benutzen Sie nur Zubehör und Zusatzgeräte,
die in der Bedienungsanleitung angegeben
sind bzw. deren Aufnahme mit dem Gerät
kompatibel ist.
Inbetriebnahme
Sägeblatt montieren / wechseln
Sägeblatt nur bei gezogenem Netzstecker
wechseln!
1. Setzen Sie die Schnitt-Tiefe (mittels Feststell-
schraube Schnitt-Tiefenvorwahl ) auf die
minimalste Position, 0 mm.
2. Schwenken Sie die untere Schutzhaube mit
Hilfe des Rückziehhebels zurück und stellen
Sie das Gerät ab.
3. Betätigen Sie die Spindelarretierung (bis sie
einrastet) und lösen Sie mit dem Innensechskant-
schlüssel die Spannschraube / Unterlegschei-
be . Nehmen Sie jetzt die Spannschraube /
Unterlegscheibe und den Spannfl ansch ab
(siehe auch Abb. A).

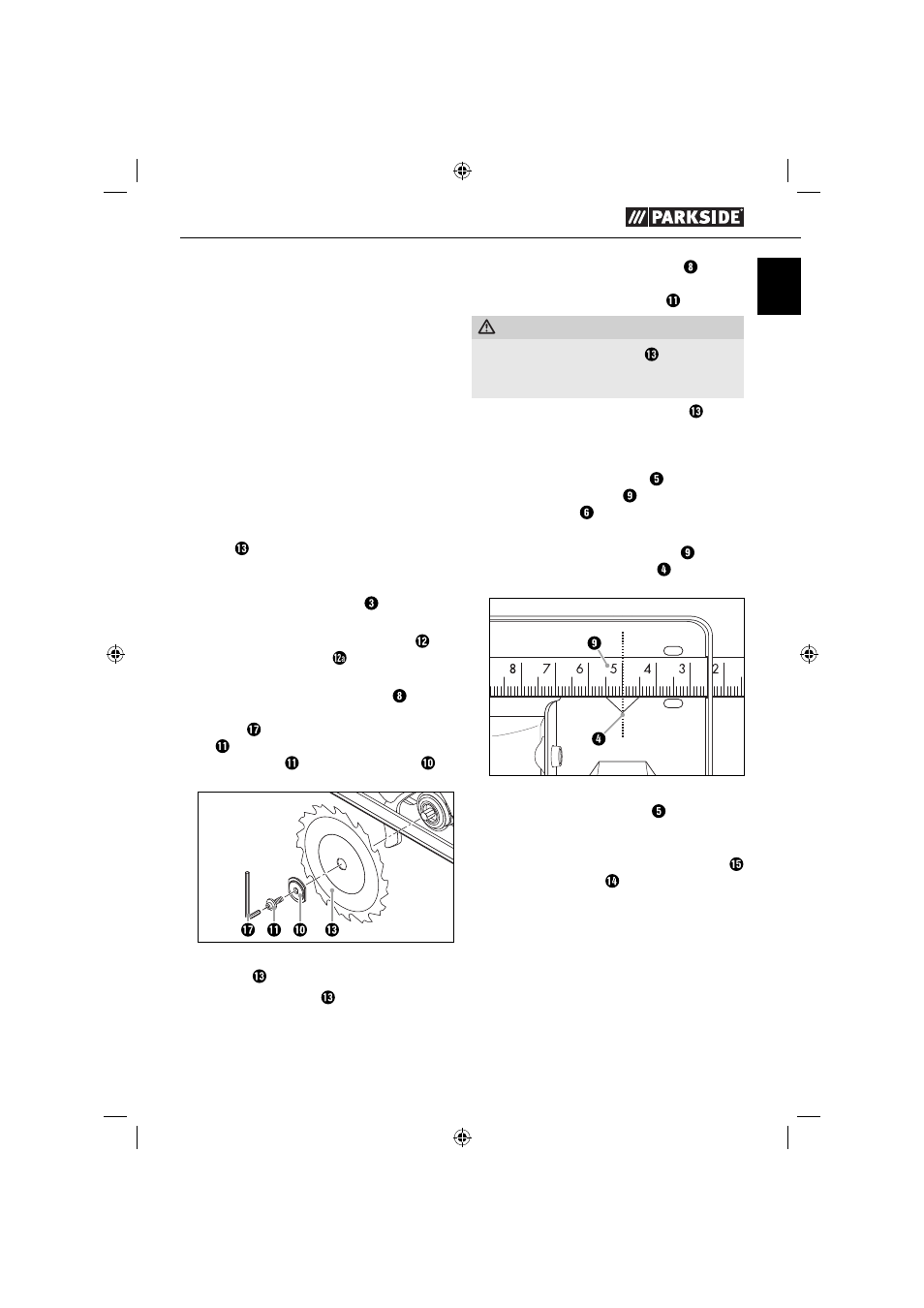

Abb. A: Sägeblatt wechseln
4. Sägeblatt abnehmen.
5. Einbau des Sägeblattes entsprechend in umge-
kehrter Reihenfolge wie beschrieben vornehmen.
6. Betätigen Sie die Spindelarretierung (bis sie
einrastet) und ziehen Sie mit dem Innensechs-
kantschlüssel die Spannschraube fest.
WARNUNG!
►
Der Pfeil auf dem Sägeblatt muss mit dem
Drehrichtungspfeil (Laufrichtung, am Gerät
markiert) übereinstimmen.
■
Stellen Sie sicher, dass das Sägeblatt für die
Drehzahl des Werkzeuges geeignet ist.
Parallelanschlag montieren / einstellen
♦
Lösen Sie die Flügelschraube und setzen
Sie den Parallelanschlag in die Parallelan-
schlagaufnahme ein.
♦
Stellen Sie die gewünschte Schnittbreite mit Hilfe
der Skala auf dem Parallelanschlag und der
Aussparung in der Grundplatte ein (siehe
auch Abb. B).
Abb. B: Schnittbreite 5 cm
♦
Ziehen Sie die Flügelschraube wieder fest.
Spanabsaugung anschließen
♦
Stecken Sie den Adapter zur Staubabsaugung
auf den Spanauswurf und drehen Sie ihn im
Uhrzeigersinn, um ihn zu befestigen.
♦
Schließen Sie eine zugelassene Staub- und
Spanabsaugung an.
