G-14
Anschlüsse
Kopfhörer/Ausgangsbuchse
Bevor Kopfhörer oder andere externe Geräte angeschlossen
werden, unbedingt zuerst die Lautstärkeeinstellung des
Keyboards und des anzuschließenden Gerätes vermindern.
Die gewünschte Lautstärke kann nach Beendigung der
Anschlüsse wieder eingestellt werden.
[Rückseite]
Weiß Rot Cinch-Stecker
Stereo-Klinkenstecker
Audio-Anschluss
PHONES/OUTPUT-Buchse
Keyboard-Verstärker,
Gitarren-Verstärker usw.
1
LINKS RECHTS
AUX IN oder ähnliche
Buchse des Audio-Verstärkers
2
3

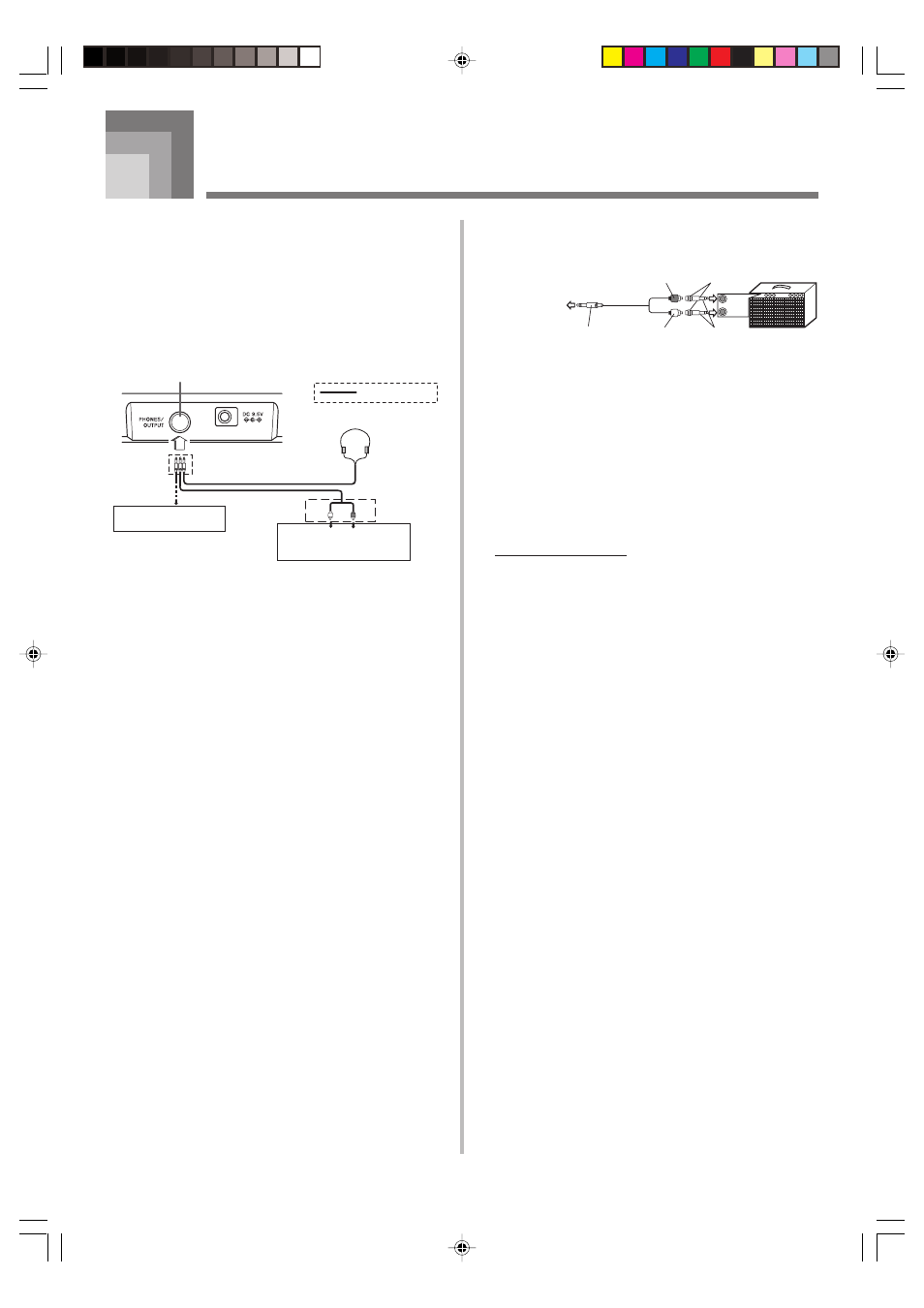

Anschließen der Kopfhörer (Abb. 1)
Durch das Anschließen der Kopfhörer wird der Ausgang von
den eingebauten Lautsprechern des Keyboards automatisch
ausgeschaltet, so dass Sie auch zu späten Nachtstunden
spielen können, ohne jemanden zu stören.
Audio-Gerät (Abb. 2)
Das Keyboard an ein Audio-Gerät anschließen, wobei ein im
Fachhandel erhältliches Verbindungskabel zu verwenden ist,
das an einem Ende einen Stereo-Klinkenstecker und am
anderen Ende zwei Cinch-Stecker aufweist. Bei dem an das
Keyboard angeschlossenen Stecker muss es sich um einen
Stereo-Stecker handeln, da sonst nur ein Stereo-Kanal
ausgegeben wird. In dieser Konfiguration ist der
Eingangswahlschalter des Audio-Gerätes normalerweise auf
die Eingangsbuchse (mit AUX IN oder dgl. markiert)
einzustellen, an die das Kabel von dem Keyboard
angeschlossen ist. Für weitere Einzelheiten siehe die mit dem
Audio-Gerät mitgelieferte Bedienungsanleitung.
Verstärker für Musikinstrumente (Abb. 3)
Ein im Fachhandel erhältliches Verbindungskabel*
verwenden, um das Keyboard an den Verstärker für
Musikinstrumente anzuschließen.
* Unbedingt ein Verbindungskabel verwenden, das einen
Stereo-Stecker an dem an das Keyboard angeschlossenen Ende
und einen Stecker für zwei Kanäle (links und rechts) an der
Seite des Verstärkers aufweist. Der falsche Steckertyp an einem
Ende führt dazu, dass einer der Stereo-Kanäle verloren wird.
Nach dem Anschluss an einen Verstärker für
Musikinstrumente ist die Lautstärke des Keyboards auf einen
relativ niedrigen Pegel einzustellen, worauf die gewünschte
Lautstärke mit den Reglern des Verstärkers einzustellen ist.
INPUT 1
INPUT 2
Cinch-
Buchse Cinch-Stecker
(rot)
Cinch-Stecker
(weiß)
Klinken-
stecker
Stereo-
Klinkenstecker
Keyboard oder
Verstärker für
Musikinstrumente
An PHONES/
OUTPUT-Buchse
des keyboards
[Anschlussbeispiel]
Zubehör und Sonderzubehör
Nur das für dieses Keyboard vorgeschriebene Zubehör und
Sonderzubehör verwenden. Bei Verwendung von nicht au-
torisierten Geräten kann es zu Feuer-, Stromschlag- und Ver-
letzungsgefahr kommen.
• Näheres über separat für dieses Produkt erhältliches
Zubehör finden Sie im CASIO Katalog, der beim
Fachhändler sowie über die CASIO Website unter folgender
Adresse (URL) verfügbar ist:
http://world.casio.com/
