29
Montaggio
FGW 84 A1
IT
CH
Materiale di montaggio necessario
Martello
Cacciavite a stella
Chiave fi ssa SW 8 mm, SW 13 mm
ATTENZIONE
Le teste delle viti, per la sicurezza dell'utente, devono essere orientate ►
sempre verso l'esterno, al fi ne di evitare lesioni. Serrare tutte le viti solo
al termine del montaggio, per evitare tensioni errate del materiale.

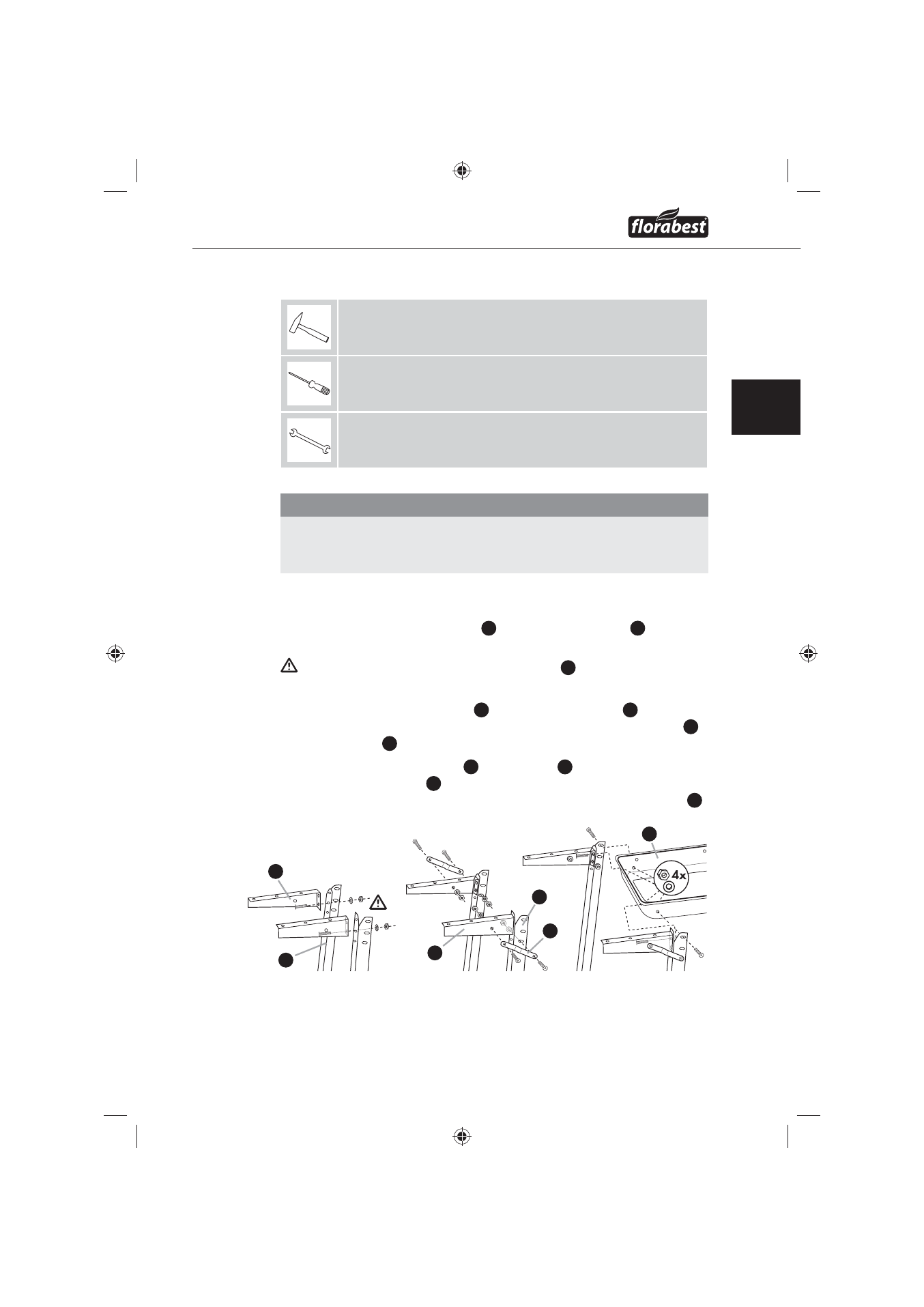

Passaggio 1
Connettere il piano di appoggio ♦ 15 con i puntelli delle ruote 14 tramite
rondelle Ø5,4, viti M5x10 e dadi M5.
Ricordare che solo il foro inferiore del supporto 15 viene utilizzato per
l'avvitamento.
Connettere i puntelli di rinforzo ♦ 16 con i puntelli delle ruote 14 tramite
rondelle Ø5,4, viti M5x10 e dadi M5. Connettere i puntelli di rinforzo 16
con i supporti 15 tramite rondelle Ø5,4, viti M5x10 e dadi M5.
Montare i puntelli delle ruote ♦ 14 con i supporti 15 montati a sinistra del
vassoio portacarbone 6 tramite rondelle Ø 5,4, 2 viti M5x10 e dadi M5.
In tal caso è necessario utilizzare il foro superiore del puntello delle ruote 14 .
15
15
14
14
16
6
